锂电极片工作站CANopen转Profinet协议转换网关对接西门子PLC实践

一、行业背景与项目痛点

新能源锂电产线智能化改造中，极片搬运、电芯转运工位大量使用六轴机械臂与伺服系统。现阶段锂电整线主控普遍选用西门子PLC，以Profinet工业以太网作为核心通讯总线，凭借高实时性、完善诊断能力实现全产线集中管控、MES数据追溯。

现场存量搬运机械臂、伺服设备大多搭载CANopen总线，遵循CiA DS301/DS402运动控制规范，适合多轴同步运动控制。但Profinet与CANopen协议架构完全独立，物理层、数据交互规则无法兼容，西门子Profinet主站PLC无法直接读写CANopen机械臂的控制指令与运行数据，形成通讯孤岛。

企业若全部替换CANopen设备，硬件投入巨大且锂电连续生产线长时间停产会造成电芯原料报废、产能大幅亏损；如果选用PLC专用CANopen扩展模块，不仅受机架槽位限制，还需工程师自主开发协议程序，调试周期长、运维难度高。在此背景下，部署Profinet转CANopen协议转换网关打通异构网络，成为降本增效的最优方案。

二、项目概况

本项目为华中锂电企业极片搬运工作站升级改造，工位配备4台国产CANopen六轴搬运机械臂，负责极片上下料、工位转运作业。项目新增西门子S7-1215C PLC作为Profinet主站，搭建全厂统一工业以太网，实现机械臂集中调度、轨迹协同控制、运行数据实时采集，并对接MES完成生产全流程追溯。

项目硬性要求：保留原有全部CANopen机械臂，不改动动力线路；依靠Profinet转CANopen协议转换网关实现PLC与机械臂双向实时通讯，支持启停、调速、扭矩参数下发，同步采集位置、温度、故障码；改造周期≤6天，通讯延迟≤15ms，不打乱原有生产节拍。

三、网关选型与部署方案

3.1网关选型

项目选用远创智控YC-PN-COP Profinet转CANopen协议转换网关作为通讯核心，选型依据三点：

协议适配度高：Profinet侧为标准IO从站，完美兼容西门子S7-1200/1500；CANopen侧内置完整主站协议栈，原生支持DS402运动行规，直接对接工业机械臂，无需二次开发。

组态简单高效：支持博图TIAPortal直接导入GSDML文件，仅通过数据映射完成交互，无需编写通讯程序，适配锂电项目短窗口期改造需求。

工业稳定可靠：具备防静电、抗电磁干扰、宽温特性，DIN导轨标准安装，适配锂电洁净车间7×24小时不间断运行。

3.2部署方案

工位配置1台YC-PN-COP Profinet转CANopen协议转换网关，就近安装于工位电气柜导轨，利用夜间检修窗口完成施工：

Profinet网络：网关通过屏蔽网线接入车间工业交换机，与西门子PLC同一网段，分配独立IP纳入全厂Profinet网络管理；

CANopen总线：采用手拉手拓扑连接4台机械臂，节点ID设1-4，波特率250kbps，总线两端加装120Ω终端电阻保障信号稳定；

供电与调试：统一24VDC供电，博图完成硬件组态后，配套软件映射PDO收发报文，单工位整体调试仅需2小时。

四、网关核心功能与产品优势

远创智控YC-PN-COP Profinet转CANopen协议转换网关专为CANopen运动设备接入Profinet网络开发，核心亮点如下：

完整CANopen主站协议，省去自主开发：内置CiA标准协议栈，支持NMT网络管理、PDO周期传输、SDO参数读写、节点心跳检测，原生适配伺服、搬运机械臂，对比普通CAN透传网关，开发工作量减少90%。

双向数据透明映射，零编程调试：Profinet侧最大输入输出各1440字节，CANopen侧支持32台从站、256组PDO报文；工程师无需掌握CANopen底层帧结构，在PLC中直接读写网关IO地址，如同本地模块操作。

双通讯模式兼顾控制与运维：周期PDO满足机械臂实时运动控制，按需SDO用于设备参数修改、故障排查，适配产线生产与设备检修两类场景。

严苛工业硬件设计：-45℃~85℃宽温工作，双RJ45网口支持链式组网，CAN端子自带可切换终端电阻；整机功耗5W无风扇结构，大幅降低故障概率，适配锂电车间长期连续运行。

可视化故障诊断：电源、总线、节点状态指示灯直观显示工作状态，内置总线日志统计，异常机械臂自动告警，缩短现场故障停机时间。

五、系统技术架构设计

六、应用效果与方案价值

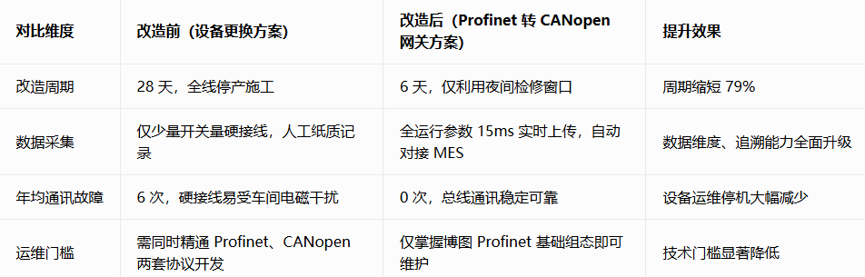

6.1改造前后效果对比

6.2方案核心价值

第一，盘活原有设备资产，无需淘汰在用CANopen机械臂，大幅削减硬件更换投入，契合锂电行业降本需求；

第二，改造无需长期停产，利用检修窗口完成部署，最大程度规避电芯损耗、产能下滑损失；

第三，系统扩展性强，后续新增机械臂、伺服设备仅需在总线增加节点，软件配置即可接入Profinet网络；

第四，全厂统一Profinet网络体系，故障定位快速，简化车间运维工作流程。

七、行业发展趋势与经典应用推荐

伴随新能源行业数字化升级，Profinet转CANopen协议转换网关正呈现三大发展趋势：

一是边缘计算集成，网关本地完成数据滤波、阈值报警，分担PLC运算压力；

二是多协议一体化，单台网关兼容多种工业总线与以太网，适配多品牌设备混合产线；

三是云边协同拓展，集成OPCUA、MQTT物联网协议，现场数据直接对接工业云平台，支撑锂电全生命周期数字化管理。

同时国产Profinet转CANopen协议转换网关凭借性价比、本地技术服务，逐步替代进口产品，成为制造业改造主流选择。

Profinet转CANopen协议转换网关最经典落地场景为锂电电芯装配线改造项目。电芯装配工位大量配置CANopen搬运机械臂、拧紧模组、输送伺服，整线主控统一采用西门子Profinet PLC。采用远创智控YC-PN-COP网关，可分工位接入全部CANopen设备集群，实现工艺参数实时监控、生产质量全追溯，完美适配多品牌设备共存、改造停产窗口期短的锂电产线，充分发挥Profinet转CANopen协议转换网关利旧、快速部署、高稳定的核心优势。
