一、行业背景与通讯痛点
当前工程机械制造行业正向全流程自动化、智能化升级，整机装配、机加工、涂装流水线普遍采用多品牌工控设备混搭组网模式，已成行业常态。行业主流中控系统多采用西门子S7-1500系列PLC，依托成熟稳定的Profinet工业总线作为主站，统筹整线生产调度、工艺联锁、设备管控；而产线移栽机构、定位工装、辅助加工单元普遍采用高性价比的汇川PLC，设备原生搭载EtherNet/IP通讯协议。
Profinet与EtherNet/IP为两套完全不兼容的工业以太网协议，握手机制、数据帧结构、IO映射逻辑差异极大，导致西门子主站PLC与汇川从站PLC无法直接通讯。传统改造方式多为更换通讯模块、改写全套控制程序、采用硬接线点对点传信，不仅改动量大、停产改造周期长，且仅能传输少量开关量信号，无法同步转速、位移、温度、故障代码等核心工艺数据。为解决异构设备通讯壁垒，实现产线无缝联动，项目引入Profinet转EtherNet/IP协议转换网关完成网络互通改造。
二、项目概况
本项目为工程机械结构件智能加工装配产线升级项目，整线核心主控采用西门子1500PLC，作为Profinet主站负责整线工艺逻辑、工位调度、安全联锁、数据汇总上传。现场多个加工、移栽、定位工位配备多台汇川EtherNet/IP协议PLC作为从站设备，独立管控各工位伺服动作、工装夹紧、设备运行监测等功能。
为规避传统改造的弊端，项目采用远创智控YC-PN-EIP Profinet转EtherNet/IP协议转换网关搭建双向通讯链路，在保留原有PLC程序、不更换现场设备的前提下，实现西门子主站下发工艺参数、启停指令，汇川从站PLC实时回传工位运行数据、设备故障信息、加工状态，彻底打通跨协议数据传输通道，保障整线协同高效运行。
三、网关选型与部署方案
1、网关选型
结合工程机械产线高震动、电磁干扰强、实时性要求高的工况，项目最终选用远创智控YC-PN-EIP Profinet转EtherNet/IP协议转换网关。该设备支持双向协议互转，既可作为Profinet从站适配西门子1500主站，又可作为EtherNet/IP主站挂载多台汇川从站PLC，完美适配本次项目异构组网需求。

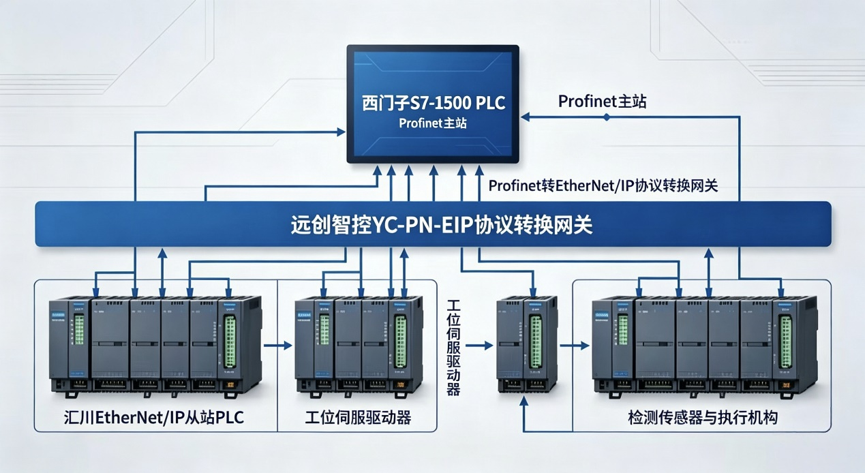

2、网络拓扑结构
3、现场部署流程
将网关导轨安装于主控控制柜，接入24V工业直流电源；分别通过工业屏蔽网线对接西门子Profinet网络与现场EtherNet/IP设备网络；在博途软件导入网关GSDML文件完成组态配置，通过配套软件设置双向数据映射、设备IP地址；调试通讯链路，实现稳定双向数据传输。整套部署无需改动原有设备程序，施工便捷、调试周期短。
四、网关核心功能与产品优势
远创智控YC-PN-EIP Profinet转EtherNet/IP协议转换网关针对工业异构通讯场景深度优化，产品亮点突出。
一是支持双向全自动协议转换，Profinet与EtherNet/IP数据双向互通，主从站可相互读写IO数据，适配工程机械产线联动控制需求；
二是工业级硬件防护，抗震动、抗电磁干扰，适配车间复杂工况；
三是毫秒级实时通讯，响应速度快，满足精密加工工位同步控制要求；
四是零程序改动接入，兼容西门子、汇川全系主流PLC，大幅降低改造难度；
五是支持多从站设备挂载，扩展性强，适配产线后期扩容改造；
六是自带智能诊断功能，通讯故障、链路异常可快速排查，降低运维压力。

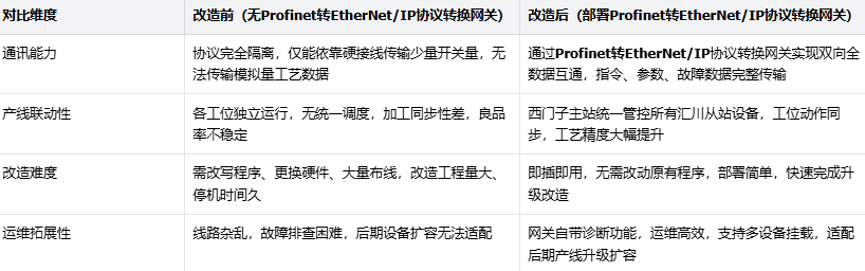

五、改造前后应用效果对比
六、网关行业发展趋势
随着工业自动化柔性生产普及，Profinet转EtherNet/IP协议转换网关将成为异构工控组网的核心刚需设备。未来网关将朝着高实时性、智能化、集成化方向发展，在基础协议转换功能上，新增边缘数据采集、数据清洗、远程运维、网络安全防护等功能；同时适配更多工业协议兼容对接，支持微秒级高精度通讯，适配高端智能制造、精密机械加工场景，逐步成为工业现场设备互联互通、工厂数字化升级的核心枢纽设备。
七、方案总结
本工程机械自动化产线项目依托远创智控YC-PN-EIP Profinet转EtherNet/IP协议转换网关，成功解决西门子Profinet主站与汇川EtherNet/IP从站的协议通讯壁垒。整套方案改造简单、稳定性强、兼容性高，有效提升产线自动化联动水平与生产稳定性。该Profinet转EtherNet/IP协议转换网关可广泛应用于机械制造、自动化加工、智能装备组装等众多工业场景，为异构工控设备互联互通提供成熟、可靠的标准化解决方案。
