PWM 调光高压 LED 驱动，单节锂电输入有哪些现成参考电路？

很多做便携照明的朋友，需要单节锂电池输入，同时需要不同高压输出，FP7209 可以通过更改外围，实现单极升压与两级升压两种拓扑。

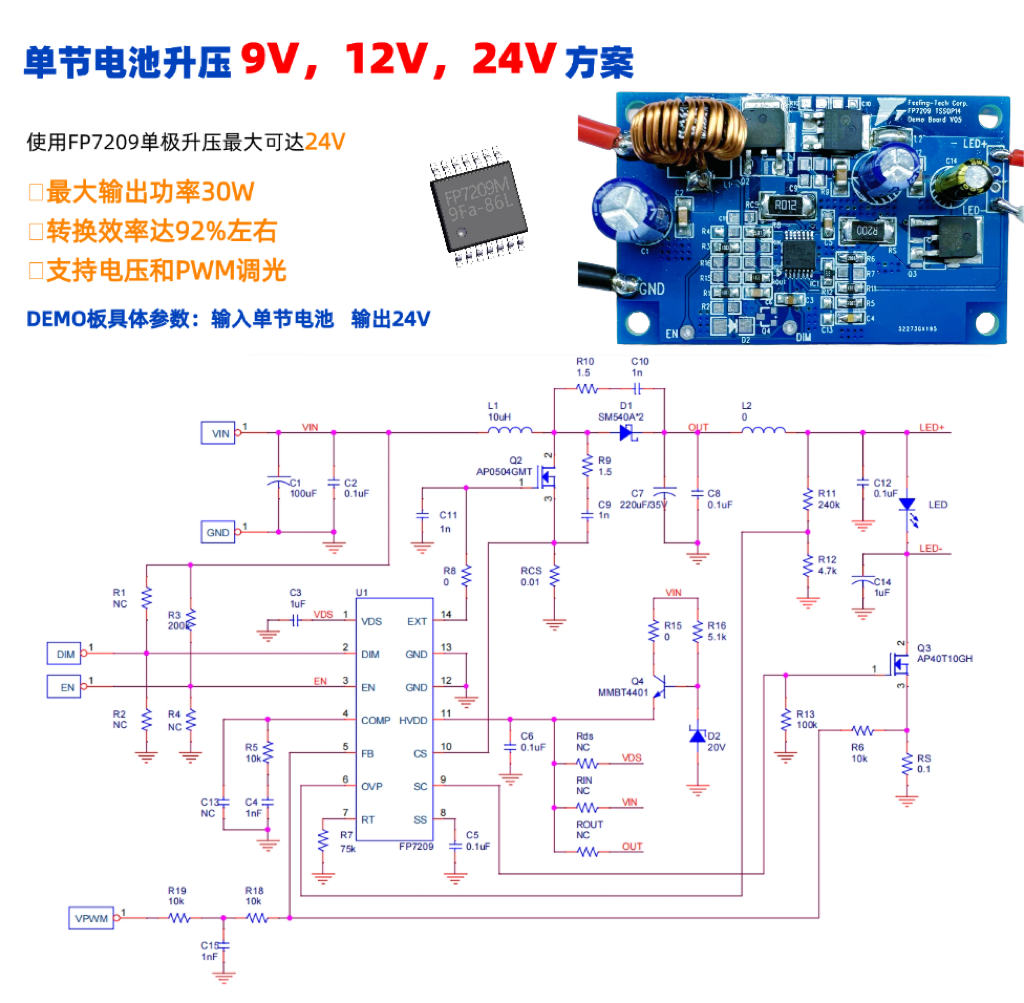

单极升压拓扑（9‑24V） 器件少，方案简洁，最大输出 30W，效率可达 92%。适合 9V、12V、24V 输出场景，DIM 引脚支持模拟电压调光和 PWM 调光，功率密度高，发热控制优秀。

两级升压拓扑（30‑48V） 在单极基础上增加电感、MOS 管、肖特基二极管，把输出电压进一步拉高，实现 30V/36V/42V/48V 输出，最大输出 25W，效率约 85%。电压越高损耗会增大，适合小功率高压 LED 负载。

两套方案均提供 DEMO 实物和完整原理图，可用于太阳能灯、摄影补光灯、便携高压 LED 产品前期评估。选型时注意：追求高效率优先选单极 24V 以内；需要 48V 高压输出，选用两级架构。
