至为芯IP6559：100W升降压+PD3.0 PPS+双口，全能快充SOC

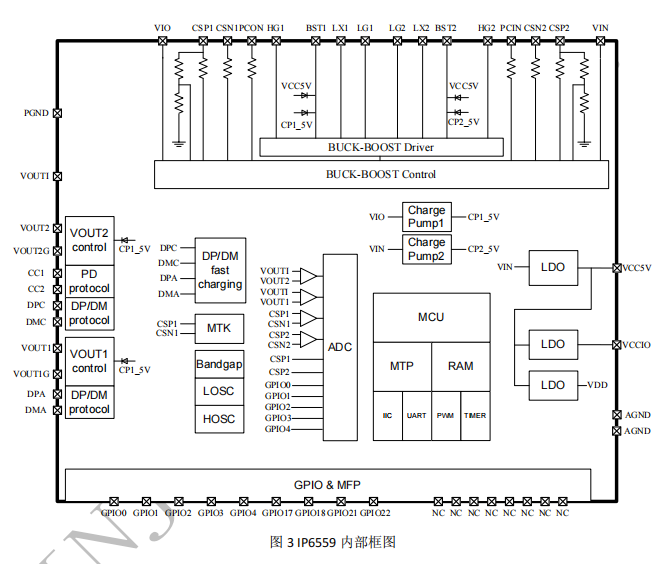

IP6559是英集芯推出的同步升降压快充SOC，面向车载充电器与快充适配器中"宽输入波动、多协议输出、双口同插"的电源管理需求。芯片输入电压3.6~31V，覆盖12V乘用车与24V商用车点烟器母线，输出支持PD2.0/PD3.0及QC2.0/3.0/3+、FCP/SCP、AFC、BC1.2/Apple等协议，单C口最大100W，AC双口版本任一口可快充、同插回退5V分配。它把升降压H桥控制器、路径NMOS电荷泵驱动、CC/CV环路、14-bit ADC、NTC温控、全协议引擎收进QFN48单芯片，外圈只需1个10μH电感+4颗功率MOS+5mΩ检流电阻即可跑通方案。对从"分立升降压+独立协议IC"升级的电源客户而言，它提供的是控制环路与协议层单芯片闭环的折中档位，而不是两颗IC拼板。

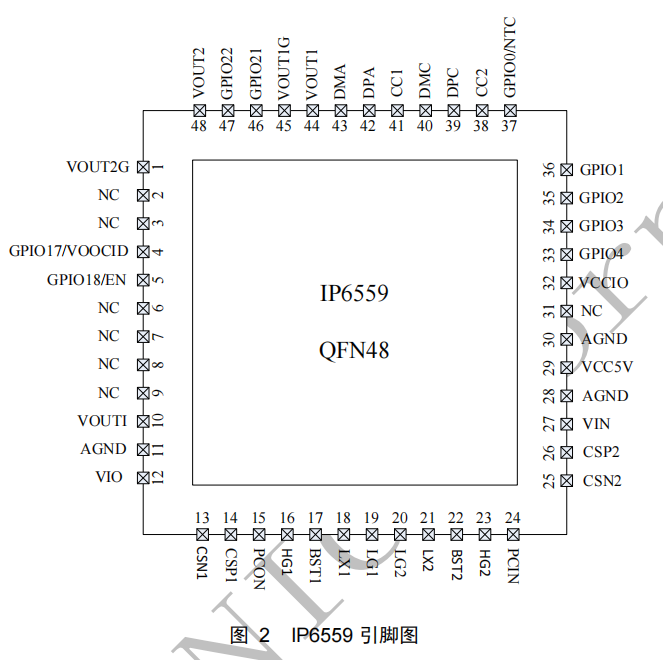

硬参数上，IP6559的差异化在"功率级+协议+模拟监测"三位一体。升降压部分开关频率250kHz，峰值+平均双电流限流，软启动4.75ms，12V转5V/5A效率95%，输出纹波5V/3A时40mV典型、20V/5A时80mV典型，内置线补每1A抬升30mV；协议部分CC1/CC2双脚直连USB-C，集成E-Marker识别，PPS 20mV/step精细调压；模拟监测内置14-bit ADC直采VIN/VIO/IO，CSP1-CSN1接5mΩ电阻设定CC阈值，GPIO0~4及GPIO17/18可做状态指示、VOOC ID、EN使能或ADC扩展；保护项含输入OV/UV、输出OV/UV、OCP/短路、150℃热关断、NTC板级降功率，HBM ESD 4kV，结温-40~150℃，QFN48带EPAD散熱焊盘。型号分三档：IP6559单C、IP6559_C带通路MOS控制、IP6559_AC做A+C双口。

这些资源直接对应宽输入快充开发中的几个具体约束。其一是车载母线波动：启停瞬间12V跌到7V仍要维持20V输出，纯降压IC会掉压，IP6559的Buck-Boost在7V进20V出时自动切Boost，不掉压不重启。其二是协议碎片化：传统方案用MP9486+CH224+协议小板，BOM超20颗；IP6559把PD3.0 PPS到VOOC全收进片内，外围剩电感/MOS/检流/R/C。其三是100W档必须认E-Marker：芯片内部做线缆能力握手，避免5A走普通线发热。其四是长线压降与温升矛盾：线补功能补偿线阻压降，NTC贴在板端超温时按曲线调低电流而非硬关断，兼顾续航与安全。其五是双口互扰：IP6559_AC双口同插自动回退5V、总限4.8A，不需要外置MCU做仲裁。CC/CV特性则在负载临界时由恒压切恒流，避免过载触发硬保护导致反复重启。

场景落地集中在车载与宽输入直流源两类。车载充电器：12V/24V取电，单C口100W充笔记本、IP6559_AC做A+C盲插分别快充手机/平板，QFN48加单面布局可进小型铝合金壳；带屏车充用GPIO接数码管显示V/I。快充适配器：输入来自4节锂电串或DC 12~24V导轨，输出PD3.0给笔记本/平板，一片IC替代"升降压+协议"两片方案。智能排插与户外电源输出模块：搭配锂电组做4~6串户外电源快充口，宽压输入适应不同前端。这些场景共性是"输入不是稳定5V/12V、输出要跑PD3.0 PPS、双口要同插不打架、PCB面积紧、车规温区"，正好踩在IP6559的设计点上。

至为芯作为英集芯授权代理商，为IP6559客户提供QFN48样品、单C口/IP6559_AC双口参考原理图、BOM及PCB Layout检查清单技术配套含CSP1-CSN1检流电阻与CC阈值换算、GPIO0接地电阻R7调节PDO、NTC分压表与降功率曲线配置、双口插入逻辑与GPIO17/18降功率联动说明。针对车充客户常卡住的"启停跌落测试掉压""双口同插功率分配抖动""E-Marker握手失败""24V转20V纹波超标""线补斜率与线阻不匹配"等问题，FAE可对照手册第9~13节逐项定位。在100W车充SOC参数趋同阶段，芯片集成度决定BOM天花板，而参考设计是否跑过实车启停与高温箱，来决定项目量产节奏。
