横河DLM3000/DLM5000示波器如何用边沿触发功能捕获异常波形信号？

科瑞杰-触发是示波器最重要的功能之一；通过设置触发条件，工程师可以准确地捕捉到异常波形，再无须记录整个试验过程的数据后手动查找故障点。在大部分情况下，使用示波器的边沿触发功能就可以满足测试要求，即使用信号的上升下降作为判断条件，当信号上升或下降至超过设定的电平值时，示波器就开始记录波形。但当信号连续变化且存在反复时，仅仅使用电平的变化作为判定条件就无法准确捕获异常情况。今天我们就来介绍几种比较常用的高级触发功能。

边沿或触发

使用边沿或触发功能，可以对多个通道设置单独的边沿触发条件，当其中任何一个通道的信号满足其触发条件，示波器就可以开始采集信号。

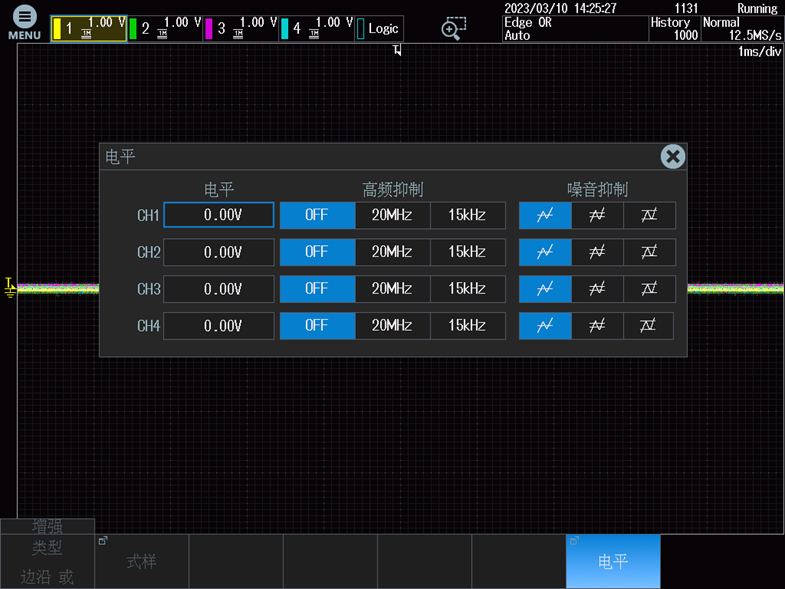

对每个通道单独设置触发边沿（上升沿、下降沿、上升/下降沿）及触发电平

实例：

设置边沿或触发条件为CH1、CH2上升沿触发时，可以看到，每当检测到CH1或CH2有上升沿，仪器都会刷新波形。

脉宽触发

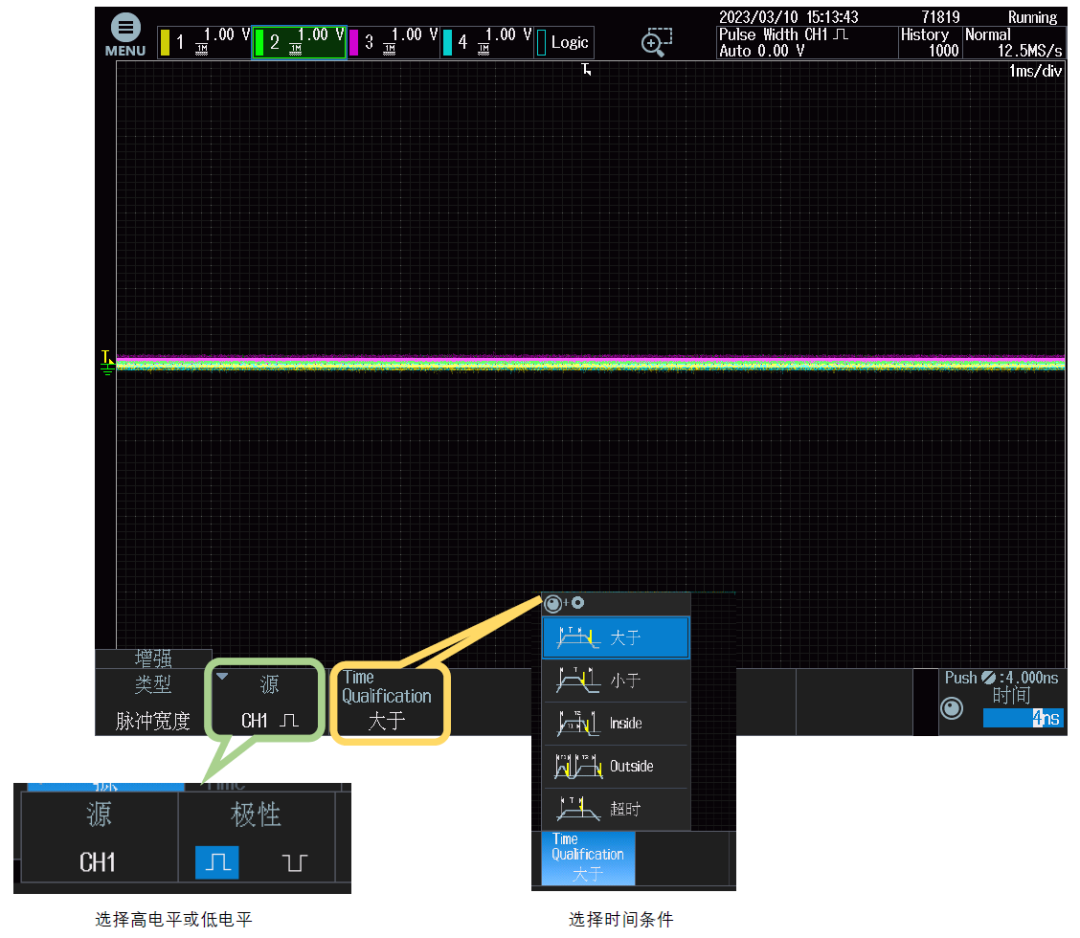

选择脉宽触发时，可以设定一个时间或时间区间，当被选作触发源的信号的脉宽满足所选时间条件时，示波器触发。可选择正脉冲或负脉冲，触发源的极性基于设置的触发电平。

脉宽时间（t）与指定基准时间的时间条件包括：

大于：当脉宽比指定的基准时间长时，仪器触发

小于：当脉宽比指定的基准时间短时，仪器触发

Inside：当脉宽比时间1长、比时间2短时，仪器触发

Outside：当脉宽比时间1短、比时间2长时，仪器触发

超时：当脉宽比指定的基准时间长时，仪器触发

实例：

测试幅值为1V，频率为1kHz，占空比为50%的方波信号。设置触发条件为脉冲宽度大于基准时间。

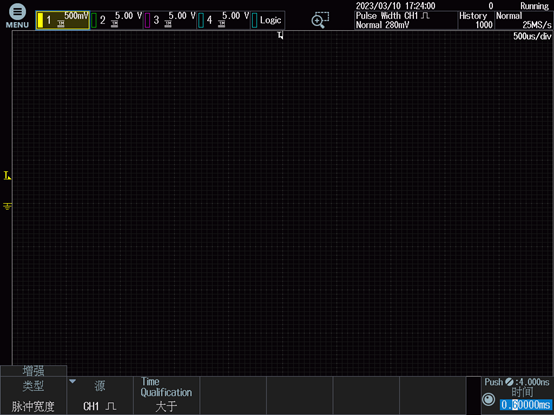

由于方波信号的脉冲宽度为0.5ms，设置时间条件为大于0.6ms时，不满足触发条件，无波形显示。

设置时间条件为大于0.4ms时，信号脉宽满足条件，示波器触发。
