EtherCAT转ModbusTCP工业网关｜汇川AM500对接杰弗伦温控仪表测试台案例

一、应用场景

新能源直流充电桩测试台属于新能源检测工业自动化设备，汇川AM500作为测试台EtherCAT主站PLC，模拟充电桩全工况测试；测试工位配置杰弗伦400‑E温控仪表，模拟充电桩内部温度环境，完成充电桩高温环境可靠性测试。杰弗伦400‑E温控仪表为Modbus TCP从站；AM500 EtherCAT主站不能直接读写温控仪表，需要工业网关完成协议转换。塔讯TX161‑RE‑ECS/OMB智能网关EtherCAT从站接入AM500 EtherCAT总线，Modbus TCP主站访问杰弗伦温控仪表；网关作为数据采集器采集温度测试数据，对接工业物联网检测平台。

二、协议转换网关功能简介

塔讯TX161‑RE‑ECS/OMB是新能源检测设备协议转换工业网关，属于智能网关、数据采集器、物联网网关，解决异构总线协议互通。网关EtherCAT侧标准从站，对接汇川AM500等EtherCAT主站；以太网侧Modbus TCP支持主站从站切换。本项目Modbus TCP主站模式，访问杰弗伦400‑E温控仪表；双向寄存器映射，实际腔体温度、报警映射EtherCAT输入给到AM500；AM500下发测试温度设定，EtherCAT输出转换Modbus TCP写指令给到温控仪表。网关响应速度快，满足测试台动态温度切换测试需求，具备断线报警。

三、项目痛点

汇川AM500 EtherCAT主站扩展Modbus TCP通讯模块成本高，多工位温控仪表轮询延迟大，温度跟随慢，充电桩温度模拟测试精度不达标。

采用上位机中转，上位机软件崩溃，测试台PLC失去温控仪表，高温测试失控，被测充电桩有烧毁风险。

测试台内部大功率电源多，电磁干扰强，普通转换模块温度读数跳变，测试数据失真，测试报告失效。

不同测试用例，需要人工修改温控仪表设定温度，测试用例切换繁琐，自动化测试流程中断。

多工位测试台，多台温控仪表，异构总线协议调试繁琐。

四、解决方案

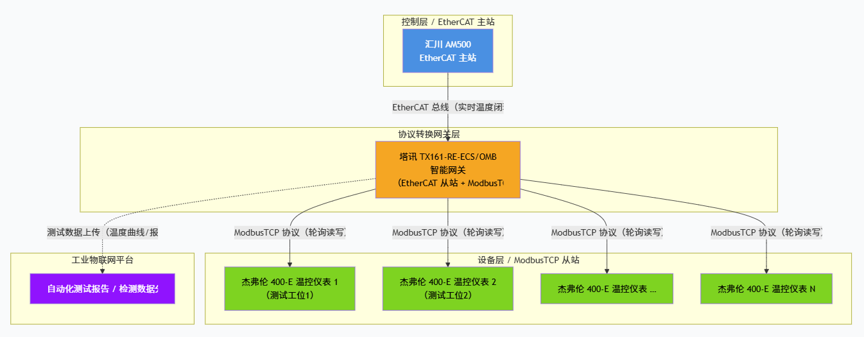

塔讯TX161‑RE‑ECS/OMB智能网关部署充电桩测试台控制柜；EtherCAT从站接入汇川AM500 EtherCAT总线；Modbus TCP主站访问杰弗伦400‑E温控仪表。

上行（温控仪表→AM500）：腔体实际温度、故障报警映射EtherCAT输入，AM500读取，用于充电桩可靠性测试判定。

下行（AM500→温控仪表）：PLC根据测试用例下发温度设定值，EtherCAT输出转换Modbus TCP写指令给到温控仪表。

网关断线输出故障标记给到AM500，PLC立刻停止高温测试，保护被测充电桩；网关独立硬件，不依赖上位软件；作为数据采集器，测试温度数据上传工业物联网检测平台。

五、实施过程

硬件部署：TX161‑RE‑ECS/OMB工业网关DIN导轨安装测试台电气柜；EtherCAT网线接入汇川AM500 EtherCAT总线；Modbus TCP网口接入测试台局域网，和杰弗伦400‑E温控仪表互通；24VDC供电，做好接地抗干扰。

网关软件配置：PC连接网关，设置EtherCAT从站，Modbus TCP主站；导入杰弗伦400‑E寄存器表，配置读写寄存器，轮询周期，字节序转换，断线报警标记。

PLC工程配置：InoProShop导入网关ESI文件，添加TX161‑RE‑ECS/OMB到EtherCAT设备树，绑定IO变量；编写自动化测试逻辑，不同测试用例自动下发温度设定，异常终止测试。

温控仪表配置：杰弗伦400‑E设置Modbus TCP从站参数。

联调拷机：单工位调试温度读写；接入全部测试工位，72小时拷机，模拟网络扰动，验证测试保护逻辑。

现场试运行：执行充电桩自动化可靠性测试，核对温度精度，投入正式检测。

六、应用效果

塔讯TX161‑RE‑ECS/OMB物联网网关完成异构总线协议协议转换，汇川AM500直接读写杰弗伦400‑E温控仪表，摆脱上位软件中转。自动化测试用例切换时PLC自动下发温度设定，无需人工操作；通讯异常自动终止高温测试，保护被测充电桩；测试温度数据上传工业物联网检测平台，自动生成测试报告。

七、实施前后效果对比

八、项目总结

新能源充电桩测试台工业自动化设备，EtherCAT主站PLC对接Modbus TCP温控仪表，异构总线协议互通直接关系测试精度与被测设备安全。塔讯TX161‑RE‑ECS/OMB工业网关作为智能网关、数据采集器、物联网网关，硬件实现协议转换，实现自动化温度环境模拟，提升充电桩测试台自动化程度，为新能源检测工业物联网提供测试数据支撑。
