EtherNet/IP转Modbus RTU工业网关｜市政污水厂工艺与水质数据互通改造

一、应用场景

市政污水处理是城市基础设施的重要组成部分，其自动化控制水平直接关系到出水水质达标和运行能耗。某地级市污水处理厂设计处理规模为20万吨/日，采用AAO（厌氧-缺氧-好氧）生物处理工艺。该厂的工艺设备控制系统采用了台达AH500系列中型PLC作为EtherNet/IP主站控制器，负责曝气池搅拌器、加药泵、污泥脱水机、回流泵等核心工艺设备的逻辑控制和调节。AH500支持EtherNet/IP总线协议，具备丰富的IO模块和强大的PID调节能力，是污水处理厂工艺控制层的主流方案。

与此同时，该厂的水质在线监测和SCADA监控系统由一台工业控制计算机（工控机）承担。工控机通过Modbus RTU协议与COD在线分析仪、氨氮分析仪、总磷总氮分析仪、电磁流量计、超声波液位计等第三方仪表进行通讯，采集出水水质参数和工艺流量数据，并运行SCADA组态软件进行全厂监控。由于台达AH500运行在EtherNet/IP网络，工控机运行在Modbus RTU网络，两套系统之间无法直接交换数据，导致工艺控制数据与水质监测数据相互隔离。

在国家对污水处理出水标准日益严格（一级A提标至准IV类）和节能降耗要求不断提高的背景下，该厂需要实现工艺控制参数与出水水质数据的闭环联动，例如根据出水氨氮浓度自动调节曝气强度，根据进水流量自动调整加药量。如何实现台达AH500的EtherNet/IP网络与工控机的Modbus RTU网络之间的高效数据互通，成为该厂智能化升级的关键技术需求。

二、协议转换网关功能简介

塔讯TX131-RE-RS-EIS是一款面向工业自动化现场异构网络互联的专业协议转换网关，兼具物联网关和数据采集器的双重功能。该网关在EtherNet/IP侧以从站（Adapter）模式接入台达AH500的EtherNet/IP扫描器网络，在Modbus RTU侧以从站模式接入工控机的RS485总线，两侧均以从站身份响应主站的读写请求，实现两种总线协议之间的透明数据映射。

针对市政污水处理厂的应用需求，TX131-RE-RS-EIS的核心功能优势包括：

双从站透明转换：EtherNet/IP侧作为台达AH500的IO从站，Modbus RTU侧作为工控机的从站设备，两侧主站均按照各自原生协议进行读写，无需开发自定义通讯驱动。

大容量数据映射：支持输入/输出各512字节的过程数据区，可满足曝气强度、加药量、水质参数、流量液位等数百个点位的实时数据交换。

多主站兼容性：EtherNet/IP侧兼容台达、罗克韦尔、汇川等多家品牌的EtherNet/IP主站；Modbus RTU侧支持标准Modbus功能码，可与工控机上的各类SCADA软件（如组态王、力控、WinCC等）无缝对接。

工业级环境适应：DIN导轨安装，宽温设计（-40℃~+85℃），电源和通讯接口隔离保护，适应污水处理厂潮湿、腐蚀性气体的恶劣环境。

低功耗免维护：整机功耗低于3W，无风扇设计，支持7×24小时连续运行，平均无故障时间超过50万小时，减少现场维护工作量。

作为一款高性能工业网关，TX131-RE-RS-EIS为污水处理厂工艺控制层与监控层的数据融合提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键智能网关节点。

三、系统结构拓扑图

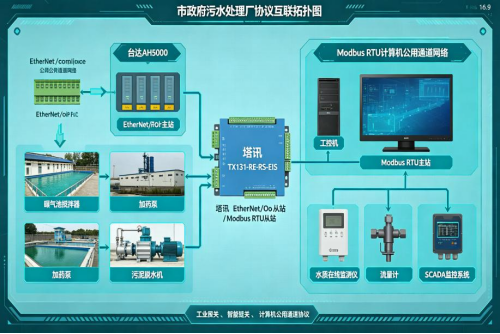

市政污水处理厂协议互联拓扑图

系统拓扑分为三个层次：

EtherNet/IP工艺控制层：台达AH500 PLC作为EtherNet/IP主站，通过工业以太网连接曝气池搅拌器、加药泵、污泥脱水机等设备，TX131-RE-RS-EIS作为EtherNet/IP从站接入。

协议转换层：TX131-RE-RS-EIS网关居中部署，以太网口接EtherNet/IP网络，RS485串口接Modbus RTU网络。

Modbus RTU监控层：工控机作为Modbus RTU主站，通过RS485总线连接水质在线监测仪、流量计、SCADA监控系统等，TX131-RE-RS-EIS作为Modbus RTU从站接入。

四、项目痛点

工艺-水质数据割裂：台达AH500控制的曝气强度、加药量等工艺参数与工控机采集的COD、氨氮等水质数据存储在不同系统中，运行人员无法根据水质实时调整工艺参数，只能依赖经验手动调节。

出水达标风险：由于缺乏水质-工艺的闭环联动，进水水质波动时工艺调整滞后，偶尔出现出水氨氮或总磷超标的情况，面临环保部门的处罚风险。

能耗居高不下：曝气系统按恒定风量运行，无法根据实际需氧量动态调节，鼓风机能耗占全厂用电的50%以上，节能潜力巨大但缺乏数据支撑。

系统集成困难：台达AH500的EtherNet/IP协议与工控机的Modbus RTU协议不兼容，若采用工控机额外安装EtherNet/IP通讯卡的方案，不仅成本高，还需开发专用驱动，稳定性难以保证。

数据上报不及时：出水水质数据和工艺运行数据需要分别导出后人工合并生成报表，数据上报滞后，无法满足环保部门的实时数据上传要求。

五、解决方案

采用塔讯TX131-RE-RS-EIS协议转换网关，构建”台达AH500（EtherNet/IP主站）—TX131网关（双从站）—工控机（Modbus RTU主站）“的异构通讯架构。

硬件部署

在中控室电气柜中安装TX131-RE-RS-EIS网关。以太网口接入EtherNet/IP交换机，与台达AH500同网段（192.168.1.x）；RS485接口接入工控机的多串口卡所扩展的RS485总线，网关从站地址设为2，波特率9600，8数据位，1停止位，无校验。

数据映射配置

AH500→工控机方向（工艺参数上传）：曝气池DO值、鼓风机频率、加药泵频率、回流泵流量、污泥浓度、设备运行状态等86个点位，由AH500写入EtherNet/IP输出区，映射到网关Modbus保持寄存器40001~40086，供工控机读取。

工控机→AH500方向（水质参数下发）：出水COD、氨氮、总磷、总氮、进水流量、pH值等42个点位，由工控机写入网关Modbus输入寄存器30001~30042，映射到EtherNet/IP输入区供AH500读取。

主站配置

台达AH500侧：在ISPSoft软件中添加EtherNet/IP从站设备，配置TX131的IP和输入输出数据长度，建立变量映射，并在PLC程序中编写基于水质参数的曝气和加药闭环控制逻辑。

工控机侧：在SCADA组态软件中配置Modbus RTU驱动，添加TX131-RE-RS-EIS从站设备，配置读写寄存器地址和扫描周期，将工艺数据和水质数据在同一监控画面中展示。

闭环控制逻辑

在AH500中编写PID闭环控制程序：根据工控机下发的出水氨氮浓度自动调节鼓风机频率（氨氮偏高时增大曝气量），根据进水流量和总磷浓度自动调整加药泵频率，实现水质-工艺的闭环联动。

六、实施过程

第一阶段：现场勘查与点位梳理

现场确认台达AH500的IP地址、EtherNet/IP网络配置、工控机的串口参数、第三方仪表的Modbus地址和数据格式。与运行人员和工艺工程师共同梳理需要交互的数据点位，共确定128个点位：工艺参数上传86个，水质参数下发42个。

第二阶段：网关配置与实验室测试

在实验室使用台达AH500样机和工控机搭建测试平台。完成TX131网关的IP配置、EtherNet/IP从站参数配置、Modbus RTU从站参数配置和128个点位的映射表。测试数据读写正确性和刷新周期，工艺参数刷新约300ms，水质参数约1s，满足闭环控制要求。

第三阶段：现场安装接线

网关安装在中控室电气柜的DIN导轨上，接入24VDC电源。以太网接线和RS485接线同步完成。RS485总线使用屏蔽双绞线缆，总线两端加装终端电阻。接线完成后通电自检，网关运行指示灯正常。

第四阶段：在线联调

在白天低负荷时段进行在线联调。在AH500中下载添加了网关从站和闭环控制逻辑的程序，在工控机SCADA中配置Modbus驱动和监控画面。逐点验证128个点位的数据一致性，重点测试曝气闭环控制的响应速度：手动改变氨氮设定值，鼓风机频率在5秒内开始调整，控制效果良好。

第五阶段：试运行与优化

系统投入一周连续试运行。期间根据实际运行情况优化PID参数和控制阈值，确保出水水质稳定达标。试运行结束后，出水氨氮浓度稳定控制在1.0mg/L以下（标准为1.5mg/L），鼓风机能耗下降约15%。项目通过验收。

七、应用效果

水质-工艺闭环联动：实现了出水水质参数对工艺控制参数的自动闭环调节，运行人员从”经验手动调节”转变为”自动闭环+人工监督”，工艺调整响应速度从小时级提升至秒级。

出水水质稳定达标：出水氨氮稳定在0mg/L以下，总磷稳定在0.3mg/L以下，达标率从92%提升至99.5%，消除了环保处罚风险。

能耗显著降低：曝气系统根据实际需氧量动态调节，鼓风机能耗降低15%，加药系统根据进水流量精确投加，药剂消耗降低10%，年节省运行费用约60万元。

监控一体化：工艺参数和水质数据在同一SCADA画面中展示，运行人员可直观查看全厂运行状态，报表自动生成，数据上报及时率达到100%。

改造投资经济：单台网关加调试费用约8万元，远低于工控机加装EtherNet/IP通讯卡方案（约8万元），投资回报周期不足4个月。

八、项目实施前后效果对比

九、总结

本案例通过塔讯TX131-RE-RS-EIS协议转换网关，成功实现了台达AH500（EtherNet/IP主站）与工控机（Modbus RTU主站）之间的异构总线协议互联。网关以双从站模式同时接入工艺控制层的EtherNet/IP网络和监控层的Modbus RTU网络，完成了工艺参数与水质数据的双向透明传输，并在此基础上实现了水质-工艺的闭环联动控制。

该项目充分展示了工业网关在市政污水处理行业智能化升级中的核心价值：以协议转换打破控制层与监控层之间的总线协议壁垒，以数据采集器的精度实现点位级数据互通，为工业物联网平台提供高质量的实时数据底座。TX131-RE-RS-EIS作为一款可靠的智能网关和物联网关，为污水处理厂的达标排放、节能降耗和精细化管理提供了经济高效的互联解决方案。
