一、案例背景
精细化工合成、聚合、酯化等核心工段对工艺温度控制精度要求极高，±1℃的温度偏差就会导致物料反应不完全、产品纯度下降、副产物增多，直接影响产品合格率与生产安全。某精细化工企业合成车间，所有反应釜、换热管道、预热工段均批量搭载HART温度变送器，可实时采集工艺介质温度、设备壁温、温度波动速率及仪表运行状态，是车间工艺调控、安全风控、品质管控的核心感知设备。该车间建厂时间久，工控设备新旧混用，新款PLC系统支持Modbus RTU通讯，老旧就地温控终端、操作屏仅支持RS232串口通讯，而现场HART温度变送器为专属现场总线协议，无法直接对接两类工控设备，长期形成严重数据孤岛。车间原有管控模式依靠人工每小时巡检抄表，数据滞后、误差较大，无法实时捕捉瞬时温度跳变，频繁出现工艺微调不及时、批次产品品质参差不齐的问题。为不停产、低成本完成智能化改造，企业部署远创智控YC-HART-RS485协议转换网关，设备支持HART转RS485双向通讯，同时兼容Modbus RTU、RS232双协议，完美适配新旧设备混用场景，实现全域温度仪表数据全自动采集、多端同步监控。
二、项目痛点
一是协议异构兼容差，数据互通受阻。现场HART温度变送器无法原生适配RS485、Modbus RTU、RS232多类型工控设备，新旧系统数据割裂，无法实现集中可视化管控。
二是人工采集模式落后，工艺管控粗放。人工定时抄表间隔久、误差大，无法实时捕捉反应釜瞬时温度波动，工艺调参依赖经验，产品批次稳定性差。
三是温度异常无预警，安全生产风险高。温度变送器漂移、线路故障、超温异常无法实时监测，极易引发物料分解、反应失控、车间安全隐患。
四是老旧系统改造成本高昂，传统单一协议网关无法适配多串口设备，整体更换工控系统需要停机停产，严重影响产能。
五是无数据溯源机制，工艺优化无依据。温度工艺数据无自动归档留存，产品品质异常复盘、工艺参数迭代优化缺少有效数据支撑。
三、网关核心功能
远创智控YC-HART-RS485协议转换网关是专为工业多场景适配的智能网关，核心实现HART协议与RS485总线双向转换，同时全面兼容Modbus RTU、RS232双通讯协议，一台设备即可解决车间新旧工控设备兼容难题。设备下行适配全系列标准HART协议，可无缝对接现场所有HART温度变送器，依托内置高精度数据采集器，高频采集实时温度、温度变化速率、仪表故障代码、传感偏差等全维度工艺数据。上行支持RS485、Modbus RTU总线传输与RS232串口数据透传，可同时对接新款中控PLC与老旧就地操作终端，实现一套数据、多端同步更新。作为工业级工业网关，设备具备防尘、防腐、抗电磁干扰、宽温运行特性，适配化工高温、粉尘、轻微腐蚀的恶劣工况。依托物联网网关边缘运算能力，可自动完成数据降噪、偏差校准、超温超限预警、故障标记，支持远程参数配置与设备诊断，无需改动原有生产设备，轻量化完成数字化升级。
四、解决方案
针对化工车间温度数据孤岛、多协议不兼容、工艺管控粗放、安全隐患突出的核心问题，项目以远创智控YC-HART-RS485网关为核心，搭建多协议一体化温度数据采集管控体系。网关下行接入车间全域HART温度变送器，24小时不间断采集各反应釜、换热管道的工艺温度数据，经过边缘校准、数据过滤、异常剔除处理后，根据现场设备需求，分别通过RS485 Modbus RTU上传中控系统、通过RS232串口同步至老旧就地终端。彻底打通新旧设备通讯壁垒，实现温度数据实时可视化展示。运维人员可依托实时温度数据精准微调加热、换热设备参数，稳定化学反应工况，大幅提升产品合格率。系统实时监测温度异常与仪表故障，提前推送预警信息，实现预防性安全管控。所有工艺温度数据自动归档留存，形成标准化工艺台账，为产品品质复盘、工艺参数优化、安全生产溯源提供完整数据支撑，全面实现化工温控工艺精细化、智能化、安全化升级。

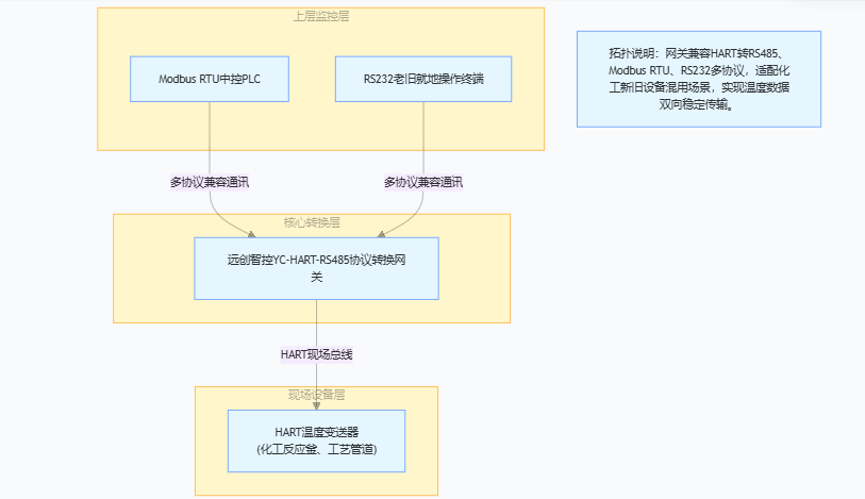

五、网络拓扑
六、实施过程
第一步，现场勘测梳理车间所有HART温度变送器点位、通讯地址、温度量程，统计现场Modbus RTU、RS232工控设备参数，制定不停产轻量化改造方案。
第二步，在防爆电控柜内标准化安装工业网关，采用屏蔽线缆规范布线，做好防尘、防腐、抗干扰、接地防护处理。
第三步，配置HART、RS485、Modbus RTU、RS232多协议通讯参数，校准温度采集精度与超限预警阈值，完成仪表点位与上位系统映射对接。
第四步，开展全功能联调测试，验证数据采集、多端同步上传、异常预警、指令透传全流程稳定性。
第五步，72小时满负荷连续试运行，优化数据传输逻辑与工艺联动参数，核验生产管控效果，完成项目验收交付。
七、项目前后对比
1.协议兼容：改造前新旧系统协议不互通，数据完全割裂；改造后单网关兼容多协议，全域设备无缝通讯。
2. 数据采集：改造前人工采集滞后、误差大、无溯源；改造后全自动高频采集，数据精准、实时可查。
3. 工艺管控：改造前凭经验调温，产品批次参差；改造后数据化精准控温，产品合格率显著提升。
4. 安全防护：改造前超温故障难发现，安全风险高；改造后智能预警，提前规避工艺安全隐患。
5. 运维成本：改造前人工巡检繁琐、改造成本高；改造后远程运维，低成本完成老旧系统升级。
八、前景行业推荐
精细化工、医药中间体合成、新材料研发生产、涂料油墨制造、化工温控智能化改造项目。
九、项目总结
本化工车间智能化改造项目，依托远创智控YC-HART-RS485网关强大的多协议转换与兼容能力，成功解决HART温度变送器与Modbus RTU、RS232工控设备的通讯壁垒，彻底破除化工行业温度数据孤岛、工艺管控粗放、安全隐患突出的行业痛点。设备适配化工恶劣生产工况，无需停产、无需替换原有生产设备，以轻量化、低成本的方式完成数字化升级。改造后实现工艺温度全自动采集、多端同步监控、异常提前预警、数据全程溯源，有效稳定生产工艺、提升产品品质、降低运维成本与安全风险，在化工温控智能化改造领域具备极高的推广价值。
