DeviceNet转Modbus RTU在商业综合体换热站暖通群控的工业自动化实践

一、应用场景

商业综合体通常由购物中心、写字楼与酒店业态组成，冬季供暖集中由地下一层换热站承担：高温一次网来自市政热力管网，经板式换热器换热后，二次网热水供全楼空调机组与低温地板辐射。某城市核心商圈综合体换热站原采用欧姆龙CS1系列PLC作为暖通群控主控制器，扩展CS1W-DRM21-V1 DeviceNet主站单元，站内原有电动调节阀、控制柜内继电器等DeviceNet设备已接入扫描列表，总线速率500kbps。本次节能改造要求实现按需供热与气候补偿：新增3台汇川MD200变频器分别驱动一次网循环泵、二次网循环泵与补水泵，按二次网供回水温差、供回水母管压差与定压点液位自动调速；新增2台威卡S-10-RS485压力变送器测量供、回水母管压力；新增4台安科瑞ADL200-CT电能计量表分别覆盖机房与典型楼层回路，分项电能数据需上传楼宇能源管理平台。换热站实行少人值守，关键故障需远程报警到值班人员。此外，能源管理平台已预留标准数据接口，厂方不希望为换热站单独开发专用协议驱动，而是希望以标准Modbus数据格式直接对接，减少后期运维界面。与北方集中供热不同，商业综合体同时存在商场营业时段、办公时段与酒店入住率的用热差异，按固定时间表供热既浪费能耗又影响室内舒适度，厂方因此把按需供热与分项计量列为本次改造的硬性指标。换热站设计供二次网供/回水温度80/60℃，二次网设计循环量约120m³/h，补水泵承担系统定压与失水补水，第三台泵互为备用与变频轮换，冬季全天连续运行，夏季停机保养。

二、协议转换网关功能简介

塔讯TX60-DN-RS/DNS是一款面向工业自动化现场的DeviceNet从站转Modbus RTU主站协议转换网关，属于工业级工业网关与智能网关类产品。网关采用35mm标准导轨式安装、金属外壳、宽范围直流电源供电，DeviceNet口与RS-485口电气隔离，具备端口浪涌与静电防护和较强的工业电磁兼容抗干扰能力，可直接安装于控制柜内长期运行。在DeviceNet侧，网关作为标准DeviceNet从站设备工作，随产品提供EDS设备描述文件，DeviceNet主站（PLC扫描器模块）导入EDS后，在网络配置软件中将网关登记进扫描器扫描列表，定义其输入/输出I/O数据长度，此后主站即按轮询或状态改变方式周期性与网关交换过程数据，通信速率125/250/500kbps可与现场网络一致；在Modbus RTU侧，网关作为Modbus RTU主站，通过RS-485接口按照用户配置的站号、波特率、校验方式和轮询周期，依次轮询下挂的多台RTU从站，支持01H、02H、03H、04H、05H、06H、0FH、10H等标准Modbus功能码，波特率1200～115200bps可设，支持一条总线多类从站混挂。配套图形化配置软件以表格方式完成DeviceNet输入/输出数据区与Modbus线圈、离散量、输入寄存器、保持寄存器区之间的双向数据映射，可设置数据类型、字节序与工程量缩放，全程无需修改PLC程序、无需编写定制代码、免二次开发。该网关同时充当现场总线协议之间的桥梁与边缘数据采集器：下行把分散的RTU仪表、传动设备纳入统一总线协议网络，上行把过程数据透明送入DeviceNet主站乃至SCADA、MES与工业物联网平台，是老旧产线改造与新产线设备互联中高性价比的物联网网关选型。

三、系统结构拓扑图

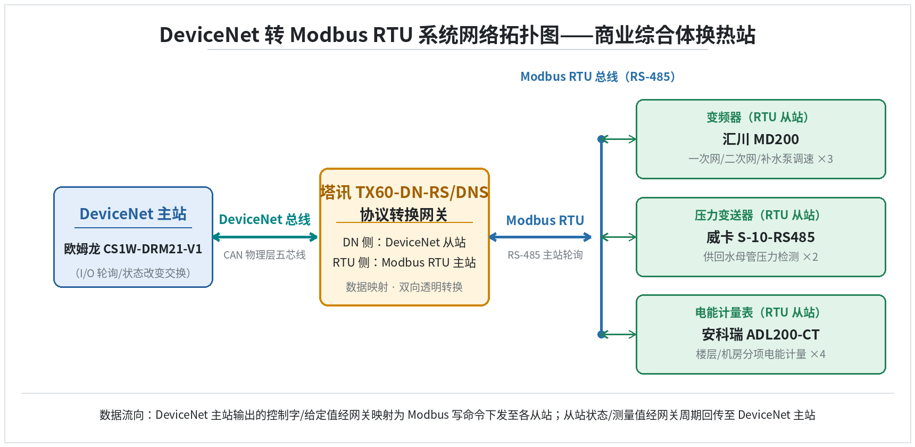

图1 商业综合体换热站DeviceNet转Modbus RTU网络拓扑结构图

四、项目痛点

改造前主要痛点集中在六个方面。

第一，协议异构：CS1W-DRM21-V1只扫描DeviceNet从站，而新增的MD200变频器、S-10压力变送器与ADL200-CT电能表均为RS-485 Modbus RTU接口，现场总线协议不匹配，无法直接进扫描列表。

第二，既有DeviceNet系统扩展受限：扫描列表中原站内I/O设备已占用较多映射地址，CS1槽位与扫描资源有限，重新规划节点地址可能影响在运调节阀联锁。

第三，变频硬接线代价高：若3台水泵变频器走硬接点多段速加AI/AI模拟量，每台泵要占6至8个IO点，且无法取得连续速度给定与输出电流、故障字反馈；在CS1既有柜内再排模拟量端子与继电器触点，改造工作量不亚于新建一面柜。

第四，运行数据缺失：供回水压力、楼层与机房分项电能原靠物业每周人工抄表，气候补偿曲线与压差/温差调速缺乏实时依据，水泵长期工频运行。

第五，少人值守要求远程报警，老方案故障只在控制柜面板指示灯上，巡检成本高、响应慢；换热站位于地下一层，夏季潮湿、冬季温差大，长期无人现场观察也不利于设备早期故障预警。

第六，能源平台对接困难：分项能耗上楼宇能源管理平台需要额外协议网关与定制驱动，单独开发周期不可控。

总体而言，本项目既要满足暖通工艺上的按需供热与气候补偿，又要兼顾既有CS1系统的稳定运行与物业少人值守的管理要求，对改造方案的改动量、工期与可靠性提出了较高要求。

五、解决方案

总体架构保留CS1W-DRM21-V1与既有DeviceNet干线及扫描列表不变，在换热站PLC柜DIN导轨上加装一台塔讯TX60-DN-RS/DNS网关，作为DeviceNet从站追加到扫描列表节点地址25；RS-485侧一条屏蔽双绞总线串接11台RTU从站，网关作为主站轮询：MD200变频器站号31～33，S-10-RS485压力变送器站号41～42，ADL200-CT电能表站号51～54，总线统一9600bps、8N1。主站侧定义网关输入I/O区80字节、输出I/O区12字节，Poll方式交换。数据回传方向：站31～33的MD200以功能码03H读运行频率0x2000、输出电流0x2001、运行状态字0x2100、故障字0x2101，每台8字节共24字节；站41～42的S-10-RS485以功能码04H读输入寄存器压力值，单位bar、放大100倍为整数，每台2字节共4字节；站51～54的ADL200-CT以03H读正向有功电能双寄存器0x0100（低字在前、高字在后，在网关配置中合并为32位无符号长整型）、电压0x0000、电流0x0002、瞬时功率0x0004，每台10字节共40字节；合计约68字节按80字节对齐。控制下发方向：3台MD200的速度给定经功能码06H写入0x2000、启停控制字写入0x2000，每台4字节共12字节。轮询周期MD200与S-10为500ms，ADL200-CT为5s。考虑到地下机房环境潮湿、泵组变频器为主要干扰源，网关与RTU总线均采用屏蔽电缆并与动力电缆分槽敷设，总线末端按标准匹配偏置电阻。网关轮询表按从站号顺序发出03H/04H/06H请求，超时未应答自动跳过并在下一轮重试；每台从站最近一次响应时间与错误计数均可在网关监视页查看，ADL200-CT的正向有功电能为32位累计量，网关内按低字在前、高字在后合并，并在上传前除以互感器倍率还原为实际电能，避免重复乘倍率。控制下发链路：CS1按室外温度与二次网供水温度曲线计算目标温差，结合供回水压差与定压点液位输出频率给定，写入网关输出区后由网关转成06H写命令调速水泵，补水泵按定压点压力自动启停；数据回传链路：网关周期轮询各表，工程量换算后填入输入I/O区，CS1读取后转发楼宇能源管理平台，分项电能按回路归集。

六、实施过程

实施过程分八步。

第一步开箱检查，将网关卡装到换热站PLC柜DIN导轨，确认24V直流供电与保护接地。

第二步DeviceNet五芯线按红黑蓝白及屏蔽层并入既有干线，干线末端保留121Ω终端电阻；RS-485总线手拉手串接11台从站，逐台核对A/B极性，末端偏置电阻接入，屏蔽层在控制柜侧单端接地；按规划拨码站号并统一串口参数。

第三步在CS1侧用欧姆龙网络配置软件导入TX60-DN-RS/DNS的EDS文件，把网关节点加入CS1W-DRM21-V1扫描列表，定义输入80字节、输出12字节并下载，确认不影响原站内调节阀节点。

第四步打开网关图形化配置软件，按第五节建立轮询表与双向映射，配置ADL200-CT双寄存器字序与压力、电能工程量换算。

第五步下装配置后单机点测：S-10压力值与手持压力计比对，ADL200-CT电能与柜面表读数比对。

第六步联机调试：CS1在线监视网关I/O区，分别给定一次网、二次网与补水泵频率，观察泵组电流与母管压力变化。

第七步入供暖季带载试运行两周，校核气候补偿曲线与压差/温差调速逻辑，远程报警短信与值班手机联调，并记录不同室外温度下的二次网供回水温差、泵组频率与电耗，据此微调气候补偿系数与水泵联锁阈值。

第八步正式投运，对物业值班员培训日常巡视、换季节参数修改与故障复位流程。

七、应用效果

投运一个供暖季后节能与管理效益明显。按需供热叠加气候补偿，二次网供水温度跟随室外温度自动调节，3台循环泵按供回水温差与压差变频运行而非工频定速，典型采暖日电耗下降18%至25%；供回水母管压差波动由改造前的±0.08MPa收窄到±0.02MPa，末端不热与超压抱怨显著减少。4路分项电能自动上传楼宇能源管理平台，原先物业每周人工抄表约4人时的工作量降为零，分项能耗可按楼层与机房回路在线核对。少人值守后，泵组故障、压力越限、通讯中断均可远程报警到值班手机，现场巡站由每日2次降到每周1次。按电费与人工节约测算，整项改造投资约两个供暖季收回。从运行日志看，改造后二次网供回水温差基本稳定在设计区间，水泵不再长时间运行在工频附近，电机与机械密封磨损也相应下降。分项电能数据上线后，物业得以按楼层与回路识别空载与浪费环节，非营业时段自动降低二次网供水温度设定，进一步压低了夜间与节假日能耗。由于全过程未改动CS1用户程序，原有站内调节阀联锁逻辑保持不变，改造投运后未出现任何与既有控制回路冲突的问题，这也是现场最关心的一点。

八、项目实施前后效果对比

对比可见，改造并未推翻原有CS1W-DRM21-V1系统，而是以一台网关为桥梁把新增节能与计量设备纳入既有总线，既保留了既有PLC投资，又快速获得变频节能与分项能耗数据，是楼宇暖通群控节能改造的典型路径。

九、总结

本案例在保留欧姆龙CS1W-DRM21-V1 DeviceNet主站与原控制程序的前提下，通过塔讯TX60-DN-RS/DNS把3台汇川MD200变频器、2台威卡S-10-RS485压力变送器与4台安科瑞ADL200-CT电能表以Modbus RTU方式统一接入，实现了换热站按需供热、气候补偿与分项能耗上平台。整个改造过程中，现场调试人员主要工作量集中在总线接线核对与网关映射表填写，不涉及CS1用户程序改写，这对仍在供暖季运行、不便长时间停机的站房尤为重要。方案改动小、见效快、可扩展，可为同类商业综合体、公共建筑换热站的暖通群控与节能改造提供借鉴。后续若需接入热量表、气候站室外温度或其他RTU型计量装置，只需在总线上追加从站并在网关映射表中增加行，即可平滑扩展楼宇能源管理平台的采集范围。
