惠海PD快充PMOS管HCD010P03L，支持-30V-40A、40P03、100P02、60P06、30P10P沟道MOS管选型

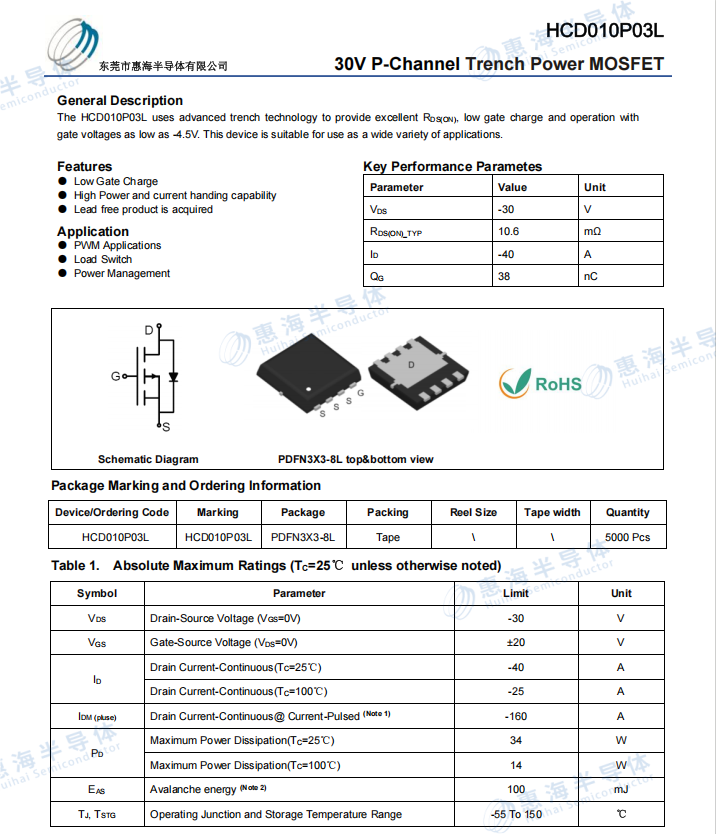

在 PD 快充、小家电、电源管理等电路设计中，P 沟道功率 MOS 管常被用于高侧负载开关、PWM 控制、电源路径切换等电路。HCD010P03L 是一款采用沟槽工艺开发的 PMOS 管，规格为 - 30V、40A，可作为低压功率开关器件纳入电路选型参考。

该器件依托先进沟槽技术，具备良好的 Rds (on) 特性与较低栅极电荷，支持低至 - 4.5V 栅极工作电压，适配低压驱动的电路设计需求。器件可承载较大功率与电流，产品为无铅规格，符合相关环保要求。

惠海半导体原厂HCD010P03L器件核心特性

栅极电荷较低，有助于降低开关损耗，适配 PWM 开关工作场景；

具备较强的功率与电流承载能力，满足大电流负载开关应用；

支持低栅压启动，VGS 可低至 - 4.5V，简化部分主控驱动电路设计；

无铅产品，满足电子产品环保设计要求。

惠海半导体原厂HCD010P03L典型电路应用方向

器件可用于 PWM 电路、负载开关、各类电源管理单元，可在加湿器、雾化器、美容仪、小家电、蓝牙音箱、电弧打火机、车灯、舞台灯、马达驱动、逆变器、无线充、POE、无刷电机、电动工具、PD 快充、太阳能电源、防盗器、充电器、电动车转换器等设备的电源回路中做开关控制。

惠海半导体原厂中低压 MOS 管选型参考

惠海沟槽工艺低压 MOS 管覆盖 VDs±20V～±250V 区间，分为 P 沟道、N 沟道两大类型，多种封装可选。

**P 沟道 MOS（PMOS）**

- SOT23-3L：3401、10P03、5P04、4P06、5P10

- TO-252：HCD010P03L、40P03、100P02、60P06、30P10、50P10、20P15、20P20

**N 沟道 MOS（NMOS）**

- SOT23-3L：3400、8N03、6N04、6N06、3N10、5N10、6N10、2N15、5N12、15N10、30N10、50N10、90N10、30N12、15N15、50N15、10N20

- PDFN5*6 / TO-252：30N03、60N03、90N03、120N03、100N04、90N04、30N06、50N06、90N06、120N06

- SOT89：15N10、12N06、40N06、20N03、40N06、15N15、10N20

- PDFN3X3：30N03、60N03、90N03、25N06、50N06、70N06、15N10、25N10、45N10、70N10、10N15

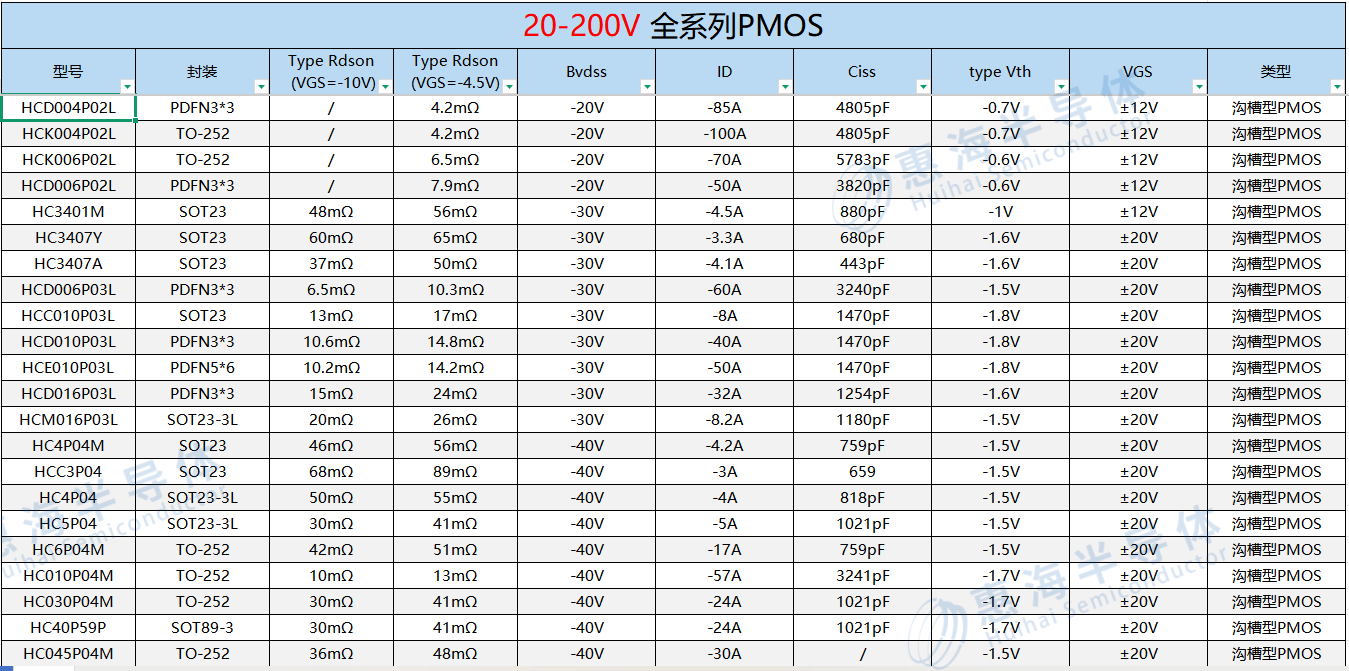

惠海半导体原厂HCD010P03同系列-20VPMOS管、-30VPMOS管、-40VPMOS管选型

HCD004P02L、HCK004P02L、HCK006P02L、HCD006P02L、HC3401M、HC3407Y、HC3407A、HCD006P03L、HCC010P03L、HCD010P03L、HCE010P03L、HCD016P03L、HCM016P03L、HC4P04M、HCC3P04、HC4P04、HC5P04、HC6P04M、HC010P04M、HC030P04M、HC40P59P、HC045P04M

在进行方案设计时，工程师可根据系统电压、持续电流、开关频率、封装尺寸、散热条件等维度，从上述型号中开展 MOS 管对比选型。器件的实际工作状态受外围电路、散热、PCB 布局影响，应用前建议完成样机测试与参数验证。
