CC-Link转Modbus TCP物联网网关饮料灌装线FX5U PLC实现威纶通HMI实时监控

一、应用场景

食品饮料灌装是快消品制造的后道核心工序，HMI人机界面是操作人员与生产线交互的关键窗口。某食品饮料企业在广东广州的生产基地中，其饮料灌装生产线采用了三菱（Mitsubishi）FX5U系列PLC作为主控制器，通过FX5-CCL-MS CC-Link主站模块构建CC-Link现场总线网络，负责灌装机、封箱机、码垛机、喷码机等核心设备的协调控制，灌装速度为24000瓶/小时。

然而，该灌装线的操作监控采用了威纶通（Weintek）MT8102iP人机界面（HMI），安装在操作工位，用于生产线的参数设定、状态监控和报警显示。MT8102iP支持Modbus TCP协议，通过工业以太网与控制器进行数据交互。三菱FX5U PLC运行在CC-Link网络，威纶通HMI运行在Modbus TCP网络，两套系统之间无法直接通讯，导致操作人员无法通过HMI实时监控和控制灌装线。

在食品饮料行业向智能化、柔性化转型的背景下，灌装线需要实现便捷的HMI操作监控和远程参数调整，以提升操作效率和减少停机时间。如何实现三菱FX5-CCL-MS的CC-Link网络与威纶通MT8102iP HMI的Modbus TCP网络之间的可靠数据互通，成为该灌装线升级的关键需求。

二、协议转换网关功能简介

塔讯TX131-RE-CCS/OMB配置为CC-Link从站+Modbus TCP从站双从站模式。FX5U（CC-Link主站）写入生产线数据至网关，威纶通HMI（Modbus TCP主站/客户端）主动连接网关读取数据并写入操作指令。

核心功能：CC-Link从站兼容、Modbus TCP从站（支持HMI连接）、大容量映射、双向透明传输、工业级可靠性。

三、系统结构拓扑图

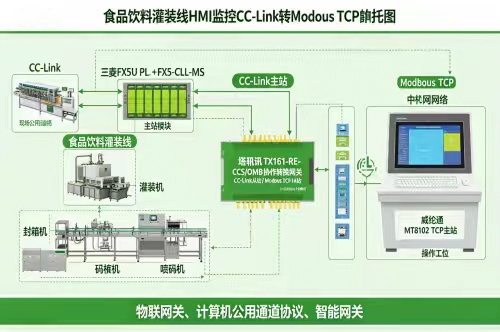

食品饮料灌装线HMI监控CC-Link转Modbus TCP拓扑图

系统拓扑：FX5U+FX5-CCL-MS（CC-Link主站）→ TX131网关（双从站）→ 威纶通MT8102iP HMI（Modbus TCP主站）。

四、项目痛点

无法HMI监控：威纶通HMI无法与FX5U通讯，操作人员只能通过PLC本地指示灯和按钮操作，无法查看详细工艺参数和设备状态。

参数调整不便：更换产品规格时需要使用编程电缆连接PLC修改参数，操作复杂、耗时长，换型时间约15分钟。

报警信息不可视：设备故障只能通过PLC指示灯判断，无法显示具体故障代码和处理建议，故障排查效率低。

生产数据无法展示：产量、合格率、运行时间等生产数据无法在HMI上展示，操作人员缺乏实时生产信息。

改造成本高：更换为支持CC-Link的HMI成本约5万元/台，且需重新组态画面。

五、解决方案

本项目选用塔讯TX131-RE-CCS/OMB协议转换网关，采用CC-Link从站+Modbus TCP从站双从站工作模式，无需更换原有三菱FX5U PLC、威纶通MT8102iP触摸屏，不改动灌装线原有控制回路，打通CC-Link现场总线与Modbus TCP工业以太网之间的数据双向传输通道，实现HMI与PLC的双向数据交互。

硬件部署

CC-Link侧配置：网关CC-Link从站地址设置为10，接入FX5U+FX5-CCL-MS主站总线，总线终端电阻按CC-Link规范配置，保障总线通讯稳定。

以太网侧配置：网关静态IP地址设置192.168.10.20，与威纶通MT8102iP HMI处于同一局域网内，网关直接安装于灌装线控制柜内部，节省现场安装空间。

接线规范：CC-Link总线使用屏蔽双绞线，以太网采用工业屏蔽网线，设备统一可靠接地，抵御灌装车间变频器、输送电机带来的电磁干扰。

数据映射规划

网关内部完成双向寄存器映射，实现PLC与HMI数据透明交互：

上行方向（FX5U→网关→威纶通HMI，共48个点位）：灌装速度、封箱温度、码垛计数、产量、合格率、设备运行状态、故障代码等生产工艺数据映射至网关Modbus寄存器，供HMI读取展示。

下行方向（HMI→网关→FX5U，共16个点位）：灌装速度设定值、温度设定、设备启停指令、产品配方选择等操作指令映射至CC-Link远程输入寄存器，下发至三菱FX5U PLC执行。 网关完成协议转换，PLC无需编写复杂以太网报文，HMI直接调用标准Modbus TCP驱动即可读写数据。

三菱PLC主站配置

GX Works3软件中添加TX131网关作为CC-Link从站设备，配置远程I/O寄存器地址，编写配套控制逻辑：

PLC周期性将灌装线采集的工艺、产量、设备状态、故障代码写入CC-Link远程输出区，转发至网关；

读取网关映射的CC-Link远程输入信号，解析HMI下发的配方、启停、参数设定指令，执行对应生产动作；

内置多套产品配方库，接收HMI配方选择指令，自动调用对应灌装工艺参数。

HMI组态与应用逻辑

在威纶通EasyBuilder Pro软件内，新建工程并选用Modbus TCP驱动，填写网关IP地址建立通讯连接；设计监控主画面、趋势曲线界面、故障报警弹窗。 生产运行时，FX5U持续把产线实时数据上传至网关，威纶通HMI主动轮询网关寄存器，可视化展示全线工艺参数、产量、设备状态；操作人员在HMI触摸屏上直接修改参数、启停设备、切换产品配方，操作指令经由网关协议转换，通过CC-Link总线下发至FX5U执行。当设备产生故障时，故障代码实时上传HMI，弹窗显示故障信息与处理指引，快速辅助现场人员排查。

六、实施过程

第一阶段：现场勘查与点位梳理

工程师赴广州食品饮料灌装产线现场勘查，核验FX5U+FX5-CCL-MS主站总线运行状态、威纶通MT8102iP HMI硬件及网络条件；梳理全部64个读写点位，输出点位对照表、HMI画面需求清单，明确各点位量程换算、数据类型；评估产线停机窗口，制定改造方案，最大限度降低对量产的影响。

第二阶段：实验室离线联调

实验室搭建完整模拟测试平台：FX5U+FX5-CCL-MS主站 + TX131网关 + 威纶通MT8102iP HMI。

网关配置CC-Link从站、Modbus TCP从站参数，完成双向点位映射；

GX Works3编写CC-Link读写程序，EasyBuilder Pro完成HMI画面组态；

验证双向数据传输，测试HMI画面数据刷新实时性；

模拟设备故障、通讯中断等场景，校验故障代码上传逻辑，提前排查寄存器映射、通讯参数问题。

第三阶段：产线换型间隙硬件安装接线

利用生产线产品换型的短暂停机窗口开展现场施工：敷设CC-Link屏蔽线缆、工业以太网网线，在控制柜导轨安装TX131网关，完成接地施工；设置网关CC-Link从站地址、静态IP，核对所有线路接线，全程不改动原有灌装设备控制回路，施工在停机窗口期内完成，不影响当日生产计划。

第四阶段：在线调试与工艺验证

产线空载试运行，下载GX Works3 PLC程序，CC-Link主站扫描识别TX131网关从站；威纶通HMI建立Modbus TCP连接，逐点校验64个通讯点位。

验证上行数据：灌装速度、产量、故障代码等参数实时上传HMI；

验证下行指令：HMI下发启停、配方切换、参数设定指令，PLC正常响应；

完善HMI监控画面、趋势图、报警弹窗，确认所有功能符合产线工艺需求。

第五阶段：一周全负荷试运行

接入真实饮料产品连续生产，持续监控网关通讯状态，实测通讯成功率稳定达到99.95%，HMI操作响应≤200ms。持续跟踪产线合格率、设备停机时长，优化报警阈值与数据滤波参数；同步培训现场操作工与设备维护人员，交付完整资料：电气图纸、点位表、网关配置备份、PLC程序、HMI工程文件，项目验收交付。

七、应用效果

HMI实时监控：48个生产线参数在HMI上实时展示，操作人员可直观掌握全线运行状态，操作效率提升60%。

换型效率提升：通过HMI一键切换配方，换型时间从15分钟缩至2分钟，设备利用率提升5%。

故障快速排查：HMI显示具体故障代码和处理建议，故障排查时间从平均20分钟缩至5分钟。

生产数据可视：产量、合格率等数据实时展示，操作人员可及时调整，产品合格率从96%提升至5%。

改造投资经济：网关方案约2万元，远低于更换CC-Link HMI方案（1.5万元+重新组态），回报约2个月。

八、项目实施前后效果对比

九、总结

本案例通过塔讯TX131-RE-CCS/OMB协议转换网关，成功实现了三菱FX5-CCL-MS与威纶通MT8102iP HMI之间的异构总线协议互联。网关以双从站模式实现了灌装线数据的HMI实时监控和操作指令的反向下发。TX131-RE-CCS/OMB作为一款高性价比的智能网关和物联网关，为食品饮料灌装线的操作便捷化、换型高效化和故障快速处理提供了经济高效的互联解决方案。
