CC-Link转Modbus TCP智能网关三菱QJ61BT11实现印花线温度配方自动下发控制

一、应用场景

数码印花是纺织行业向个性化、小批量、高附加值转型的关键技术，印花机和烘燥机的温度控制直接影响印花色彩的还原度和面料手感。某纺织科技企业在浙江绍兴的数码印花生产基地中，其高速数码印花生产线采用了三菱（Mitsubishi）Q系列PLC作为主控制器，通过QJ61BT11 CC-Link主站模块构建CC-Link现场总线网络，负责印花机、导带传动、烘燥机、水洗机等设备的协调控制，印花速度可达300m²/h。

然而，该印花线的温度控制由五台杰弗伦（Gefran）400-E系列温控器承担，分别控制印花机喷头温度、烘燥机三个温区和水洗机温度。400-E温控器支持Modbus TCP协议，控温精度可达±0.3℃，具备自整定PID功能。三菱Q系列PLC运行在CC-Link网络，杰弗伦温控器运行在Modbus TCP网络，两套系统之间无法直接通讯。

在纺织行业向绿色制造和柔性生产转型的背景下，数码印花线需要实现多温区温度的集中监控、花型配方自动切换和能耗管理。如何实现三菱QJ61BT11的CC-Link网络与杰弗伦400-E温控器的Modbus TCP网络之间的数据互通，成为该印花线升级的关键需求。

二、协议转换网关功能简介

塔讯 TX131-RE-CCS/OMB 配置为CC-Link 从站 + Modbus TCP 主站模式，网关作为 Modbus TCP 客户端，主动轮询五台杰弗伦 400-E 温控器。 核心功能：

CC-Link 从站兼容：可直接接入三菱 QJ61BT11 CC-Link 主站总线，支持大容量远程 IO 寄存器映射；

Modbus TCP 主站轮询：支持多从站并发轮询，可同时采集 5 台杰弗伦 400-E 温控器，自定义轮询周期；

大容量双向数据映射：支持温控实测温度、设定温度、功率、报警、PID 参数等采集点位，同时下发温度设定、启停指令；

温控器专用数据处理：浮点数转换、报警信号提取、数据防抖，适配杰弗伦 400-E 温控器寄存器地址；

工业级可靠性：抗干扰设计，断线自动重连，总线故障告警，适合纺织印染车间高湿、粉尘环境

三、系统结构拓扑图

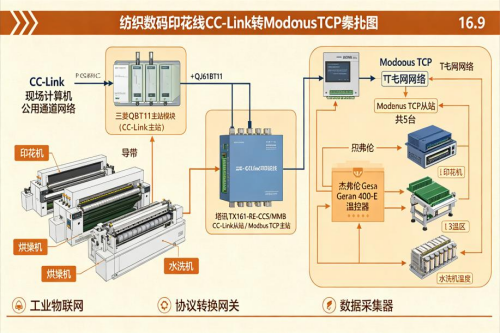

纺织数码印花线CC-Link转Modbus TCP拓扑图

系统拓扑：Q系列+QJ61BT11（CC-Link主站）→ TX131网关（双模式）→ 五台杰弗伦400-E温控器（Modbus TCP从站）。

四、项目痛点

多温区温度分散监控：五台温控器分散在印花机和烘燥机旁，操作人员需往返查看，无法集中监控温度曲线。

花型换型效率低：不同花型和面料需要不同温度曲线，换型时逐台修改参数约需20分钟，影响小批量多品种生产效率。

温度异常影响品质：烘燥温度波动导致印花色差和手感不一致，次品率约3%，年损失约20万元。

能耗数据缺失：各温区加热功率无法采集，能耗管理缺乏数据支撑，无法优化节能。

改造成本高：更换CC-Link温控模块单台约7000元，五台合计5万元。

五、解决方案

采用 TX131-RE-CCS/OMB 网关，CC-Link 从站 + Modbus TCP 主站架构实现三菱 Q 系列 PLC 与多台杰弗伦 400-E 温控器双向通讯。

硬件部署：网关 CC-Link 从站地址 03，网关 IP：192.168.3.20；5 台杰弗伦 400-E 温控器 IP 依次为 192.168.3.31~192.168.3.35，全部接入同一工业交换机。

数据映射：

上行（温控器→网关→Q 系列 PLC）：每台温控器采集实际温度、设定温度、输出功率、报警状态、PID 参数，5 个点位，5 台合计 25 个点位，映射至 CC-Link 远程输入寄存器；

下行（Q 系列 PLC→网关→温控器）：下发温度设定值、设备运行 / 停止指令，每台 2 个点位，5 台合计 10 个点位，映射至 CC-Link 远程输出寄存器； 网关设置轮询周期 300ms，自动轮询 5 台温控器。

主站配置：GX Works 软件中添加 TX131 网关作为 CC-Link 从站，编写 PLC 程序，实现花型配方管理、多温区集中监控、温度超限报警逻辑。

应用逻辑：Q 系列 PLC 根据选定花型面料配方，自动向各温区下发目标温度设定；网关实时读取 5 台杰弗伦温控器实测温度、输出功率、故障报警，上传至 PLC；PLC 实时监控全线温度曲线，一旦温度超出阈值立即触发声光报警；同时采集各温区加热功率，用于产线能耗统计与优化。

六、实施过程

项目采用现场勘查点位规划→实验室仿真预调试→产线停机窗口安装接线→在线联调点位验证→全线试运行优化标准化流程，施工安排在印花线定期停机维护窗口期，不占用正常生产工时。

第一阶段：现场勘查与点位、配方需求确认 联合电气、工艺、印花操作工现场勘查印花机、烘燥机、水洗机 5 个温区。梳理总共 35 个双向交互点位，确认每台杰弗伦 400-E 温控器寄存器地址；收集不同面料、花型对应的温度配方曲线，输出点位映射表、温控配方清单、通讯测试方案。

第二阶段：实验室离线联调测试 搭建仿真测试平台：三菱 Q 系列 PLC+QJ61BT11 主站 + TX131 网关 + 多台杰弗伦 400-E 温控器。配置网关 CC-Link 从站参数与 Modbus TCP 主站轮询参数，完成 35 点位寄存器映射；测试双向读写，验证温度读取、温度设定下发、报警信号上传；模拟温控器断线、温度超差等异常场景，验证网关断线重连、故障告警功能，提前排查寄存器地址、浮点数转换、轮询时序等问题，输出预调试报告。

第三阶段：印花线停机维护期硬件安装接线 利用产线月度停机维护窗口开展现场施工；控制柜内 DIN 导轨安装 TX131 网关；敷设 CC-Link 屏蔽总线接入 QJ61BT11 主站，以太网网线接入工业交换机，交换机分别连接 5 台杰弗伦 400-E 温控器；设置网关 CC-Link 站号 03、IP 192.168.3.20，设置 5 台温控器静态 IP；做好总线屏蔽接地与抗干扰处理；完成线路通断校验、网络连通性测试，网关自检正常。

第四阶段：在线联调，点位校验与温度配方验证 将 GX Works 工程下载至 Q 系列 PLC，CC-Link 主站识别 TX131 网关从站；网关启动 Modbus TCP 主站轮询。逐点校验全部 35 个点位，验证 5 个温区实测温度、功率、报警信号实时上传；测试花型配方一键下发，验证烘燥机、喷头、水洗机各温区温度自动设定；模拟温度超限，验证 PLC 报警联动；优化轮询时序，保证数据刷新稳定≤300ms。

第五阶段：全线试运行与性能优化 网关系统接入数码印花生产线常态化运行，持续监测通讯稳定性，通讯成功率稳定 99.9%。连续切换多套面料花型配方，核对温控器实际温度与 PLC 采集数据一致性；根据工艺需求微调 PID 下发逻辑，优化温度曲线平滑度。试运行阶段无通讯中断、无温度误设定，色差、次品改善效果达到工艺预期，项目验收交付。

七、项目实施前后效果对比

八、总结

本案例通过塔讯TX131-RE-CCS/OMB协议转换网关，成功实现了三菱QJ61BT11与五台杰弗伦400-E温控器之间的异构总线协议互联。网关以CC-Link从站+Modbus TCP主站模式，实现了数码印花线多温区温度集中监控、花型配方自动切换和能耗优化。TX131-RE-CCS/OMB作为一款可靠的智能网关和物联网关，为纺织行业的绿色制造和柔性生产提供了经济高效的互联解决方案。
