1 引言
脉冲功率多层片式瓷介电容器（Pulse-Power Multilayer Ceramic Capacitor，CT47-MLCC）是脉冲储能、瞬时大电流释放类特种装备中的关键基础元件。在脉冲触发源、电光Q开关、点火起爆、电磁发射、脉冲功率源等电路中，电容器需要承受高压、纳秒-微秒级大电流反复脉冲冲击，完成储能与瞬时能量释放功能，器件的脉冲耐受能力、介质抗疲劳特性直接决定整机脉冲系统工作可靠性。
长期以来，国内脉冲工况大量沿用进口特种脉冲陶瓷电容；普通X7R高压MLCC因铁电畴翻转疲劳，无法胜任频繁脉冲充放电工况，整机单位面临进口器件交期长、供应链受限的风险。CT47系列脉冲功率多层片式瓷介电容器，依托自主N2200脉冲电容专用陶瓷介质（N2200 Special Ceramic Material for Pulse Capacitors）与脉冲工况优化的多层共烧工艺，完全执行Q/RC20022-2016标准，针对脉冲工况开展专项可靠性筛选，可完成脉冲充放电考核验证，填补国内片式脉冲陶瓷电容的国产化应用空白，为军工、特种工业脉冲电子装备提供自主可控的元器件解决方案。
2 产品概述
2.1 产品实物
图1 CT47系列脉冲功率多层片式瓷介电容器
2.2 主要技术参数
表1 CT47-4040-1500V-504K主要电气与机械参数
3 核心技术与设计
3.1 无包封片式SMT结构，适配脉冲系统小型化
CT47系列采用无包封片式陶瓷本体结构，两端金属端电极，无需灌封，兼容回流焊表面贴装工艺，可直接贴装于脉冲储能PCB板。对比传统薄膜脉冲电容，片式结构寄生电感ESL更低，更适合纳秒-微秒级快速放电；大幅缩减储能支路体积与高度，满足脉冲整机小型化、集成化的发展需求。陶瓷本体为脆性材料，装配过程需控制PCB形变与焊接应力，规避微裂纹产生。
3.2 N2200脉冲专用Ⅰ类介质，无铁电畴翻转效应
CT47核心采用N2200 Special Ceramic Material for Pulse Capacitors脉冲电容专用陶瓷介质，属于改性顺电型Ⅰ类陶瓷介质，摒弃常规X7R钛酸钡铁电基体，不存在铁电畴翻转效应。 在高压反复脉冲充放电过程中，不会产生畴翻转带来的介质损耗发热、铁电疲劳，几乎无直流偏置容量跌落，多次脉冲循环后容量保持性能优异；介质温度系数-1500~-3000ppm/℃，容量随温度呈线性可预测变化。通过多组元高纯粉体掺杂、晶粒与晶界调控，降低介质内部气孔缺陷，提升高压脉冲下的抗电场冲击能力，专门针对储能瞬时释放脉冲工况开发。
3.3 脉冲工况优化多层共烧叠层工艺
针对1500V及以上脉冲高压等级，精准设计单介质层厚度，平衡击穿场强与储能密度；严格匹配陶瓷介质与内电极高温烧结收缩率，降低叠层界面残余热应力，抑制烧结、温度循环后内部分层、微裂纹风险。区别普通滤波MLCC，叠层结构充分考虑大脉冲电流通路，降低本体等效串联ESR，减少脉冲放电焦耳热累积。
3.4 M质量等级军标级可靠性设计，面向脉冲缺陷筛选
产品执行Q/RC20022-2016，M为五级失效率质量等级。除常规电性能检测外，100%开展温度冲击、高温带电负荷筛选，优先暴露介质、叠层界面的隐性微观缺陷；可开展模拟实际工况脉冲充放电考核，验证大电流脉冲耐受能力；批次可执行DPA破坏性物理分析，解剖核查介质层、内电极、叠层对位共烧质量。
说明：筛选主要剔除早期工艺缺陷，器件仍存在脉冲寿命上限，工程应用需要做电压、脉冲电流、重复频率降额设计。
4 脉冲应用痛点与CT47系列解决方案

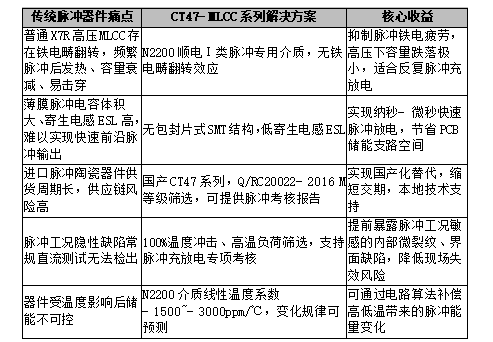

表2 脉冲储能电路传统器件痛点与CT47系列对策
5 典型特性说明
5.1 N2200介质关键特性
N2200脉冲专用Ⅰ类介质，无铁电畴翻转，无明显直流偏置容量跌落；容量随温度呈线性负向变化，温度每升高1℃，容量下降约1.5~3‰；几乎不存在介电老化效应。
5.2 脉冲寿命边界特性
脉冲放电寿命与实际施加脉冲电压幅值、脉冲电流、di/dt、重复频率强相关。标称脉冲寿命≥10万次为标准考核条件，提高脉冲电压与电流会加速介质与界面疲劳，实际工程应用需要降额使用，不可直接以标称寿命作为系统设计极限值。
6 典型应用场景

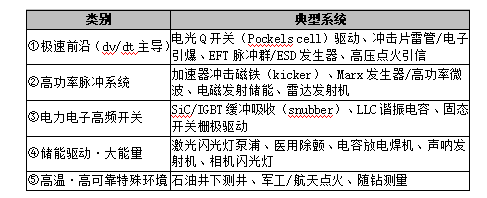

表3 CT47脉冲功率MLCC典型应用系统分类
7 可靠性保障体系
7.1 国军标标准与M等级专项筛选
CT47系列执行Q/RC20022-2016通用规范，M（五级）失效率质量等级；100%完成温度冲击、高温带电负荷筛选，考核温度循环与带电应力下器件耐受能力，剔除早期存在隐性缺陷的样品。
7.2 支持脉冲充放电工况考核
区别普通MLCC仅做直流耐压测试，该系列可根据用户需求开展模拟整机工况脉冲充放电考核，验证大脉冲电流冲击下容量、绝缘电阻、有无击穿失效，匹配脉冲装备真实使用条件。

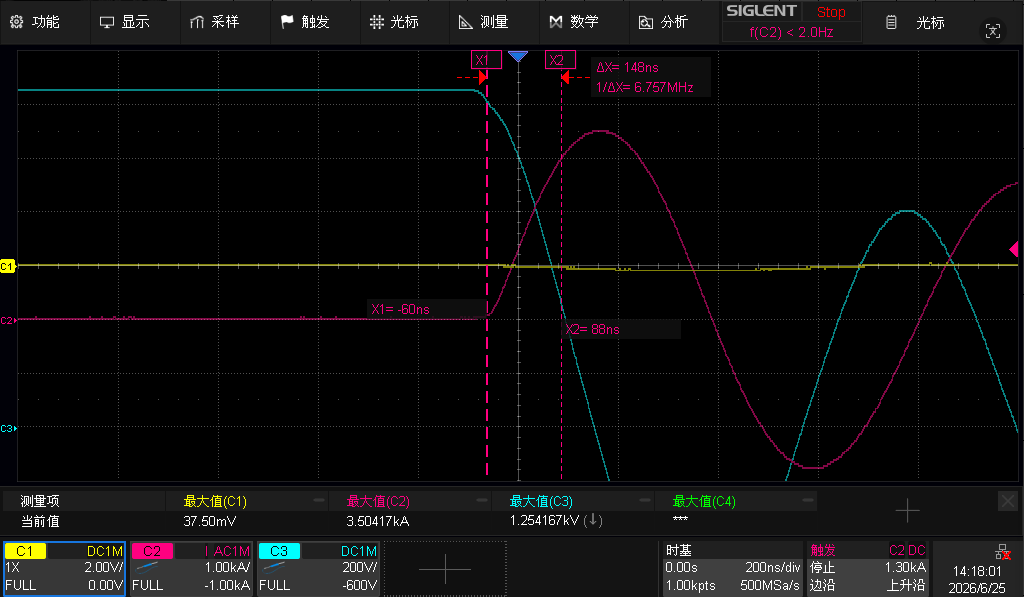

图2：脉冲放电电流、电压测试波形图，仅供工程设计参考。
7.3 批次DPA破坏性物理分析
关键批次可抽取样品开展DPA破坏性物理分析，通过切片显微观察介质层厚度、内电极连续性、叠层界面共烧质量，识别工艺带来的气孔、错位、分层风险，为批次质量提供结构层面验证。
7.4 100%出厂电性能全检
出厂逐只检测容量、损耗角正切、绝缘电阻、介质耐电压，保障每只器件基础电气指标满足规格书，降低批次离散。
7.5 全流程工艺管控
从N2200陶瓷粉体配方、流延、电极印刷、叠层、共烧、端电极加工到成品检测全链路工艺管控，重点管控介质致密度、叠层对位、烧结应力，保障批次一致性。
8 定制化服务与国产化替代
CT47标准系列覆盖多尺寸规格，额定电压500V-3000V，采用盒装或编带托盘包装；针对非标准容量、电压、特殊脉冲考核条件、更高P/R失效率等级，可进行定制开发，同步提供介质说明、筛选报告、脉冲测试报告等技术资料。
CT47系列对标国外进口脉冲MLCC器件，解决脉冲功率领域元器件供应链受限问题，为军工、特种工业脉冲装备提供性能匹配、供货可控的国产化替代方案，保障整机研制与批产进度。
9 结语
CT47脉冲功率多层片式瓷介电容器，依托自主N2200脉冲专用Ⅰ类陶瓷介质、脉冲工况优化多层共烧叠层工艺，实现无包封片式SMT结构，执行GJB192B2011 M级可靠性筛选，适配各类极速前沿、高功率脉冲储能应用场景。该器件解决普通铁电类MLCC无法胜任反复脉冲充放电的痛点，但介质线性温度系数、脉冲疲劳寿命、装配机械应力仍是工程设计必须关注的约束条件。后续将持续优化N2200介质配方、叠层抗疲劳结构、脉冲可靠性评价方法，为国内脉冲功率电子系统提供高性能、高可靠的国产化元件支撑。
