惠海30V降压24V12V9V1.3A 汽车灯线性LED恒流驱动IC方案H7305 PWN无频闪调光 0.1%调光深度 低压差

在 LED 照明方案开发中，线性恒流驱动凭借外围简洁、EMI 表现平稳的特点，在低压照明、便携灯具、车载小灯等场景持续得到应用。惠海半导体原厂H7305是一款支持 PWM 调光的线性降压恒流 LED 驱动芯片，适配多类中低压 LED 光源驱动设计需求。

惠海半导体原厂H7305芯片集成 30V 耐压 MOS 管，输入电压覆盖 2.5V~24V 区间，可适配锂电池供电以及多种低压直流供电系统。电路搭建方式简单，仅搭配单颗外接电阻即可构成基础恒流驱动回路，通过调整该电阻参数，能够在 16mA~1300mA 区间设定输出恒流值，适配不同功率规格的 LED 灯珠。

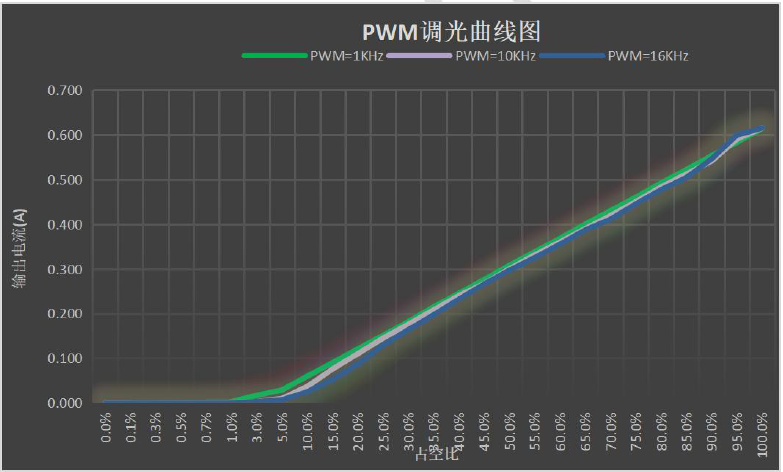

调光方面，惠海半导体原厂H7305芯片支持 DIM 引脚 PWM 信号调光，PWM 信号最高支持 25kHz，调光分辨率可达 1000:1，调光等级支持 65536 级，配合内部算法实现无频闪调光，调光深度可达 0.1%，便于实现柔和、连续的亮度调节。

恒流控制上，惠海半导体原厂H7305芯片采用内部专用算法实现恒流管控，输出电流恒流精度高。芯片内置稳压供电电路，静态电流典型值 100uA，待机功耗较低，适合对静态功耗有要求的便携设备方案。同时内置过热保护机制，当芯片温度超出阈值时启动保护，降低高温工况下芯片损坏的风险。

封装采用 SOT89-5，封装散热焊盘与 SW 引脚相连，有利于芯片工作过程中的热量传导，简化小型方案的散热布局。

惠海半导体原厂H7305适用场景参考

从电气参数来看，该芯片可用于线性 LED 照明驱动、LED 手电筒、台灯、矿灯、指示灯、智能球泡灯、景观亮化、车载 LED 灯等线性驱动方案评估。

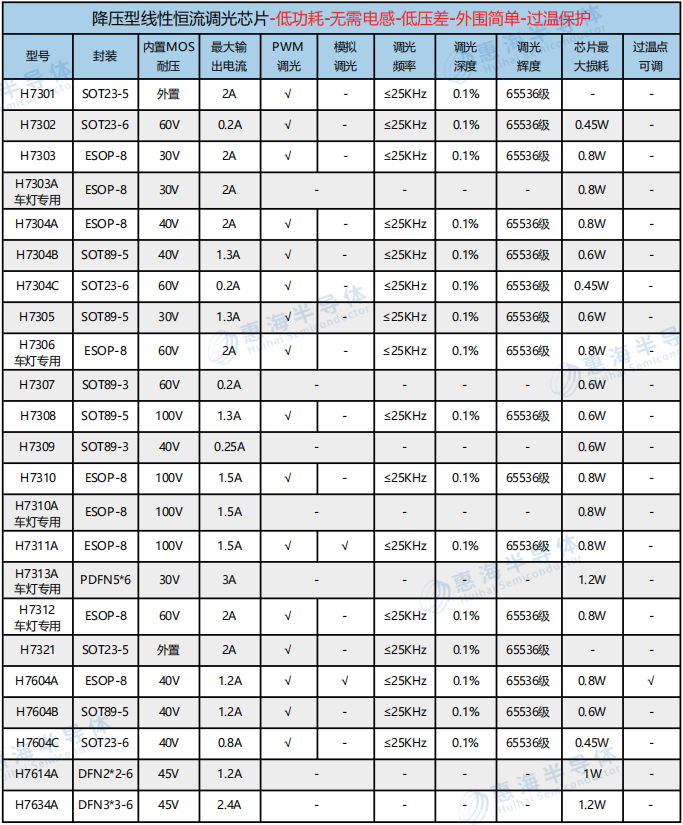

惠海半导体原厂H7305同系列型号选型参考：

H7301(外置，2A)、H7302(60，0.2A)、H7303(30V，2A)、H7303A(30V，2A)、H7304A(40V，2A)、H7304B(40V，1.3A)、H7304C(60V，0.2A)、H7305(30V，1.3A)、H7306(60V，2A)、H7307(60V，0.2A)、H7308(100V，1.3A)、H7309(40V，0.25A)、H7310(100V，1.5A)、H7310A(100V，1.5A)、H7311A(100V，1.5A)、H7313A(30V，3A)、H7312(60V，2A)、H7321(外置，2A)、H7604A(40V，1.2A)、H7604B（40V，1.2A）、H7604C（40V，0.8A）、H7614A（45V，1.2A）、H7634A（45V，2.4A）
