随着电力电子技术向高频化、小型化方向发展，开关电源的工作频率不断提升。提高工作频率可以显著减小磁性元件的体积和重量，但高频效应使绕组损耗大幅增加，尤其是趋肤效应和邻近效应，成为制约电源效率和功率密度的关键因素。在高频工况下，趋肤效应与邻近效应导致的绕组交流损耗可能远超直流损耗，使电感的有效电阻成倍增加。深入理解这两种效应的物理机制及其对高频开关电源的影响，对于优化电感设计和提升电源性能具有重要意义。
一、趋肤效应
1. 定义：
趋肤效应是交流电在导体内部电流密度在导体表面附近最大，并随着导体深度增加呈指数下降的趋势。它是由交流电引起的磁场变化，从而在导体内部出现电流涡流所引起的效应。这些电流涡流会增加导体表面电流，削弱导体内部电流。

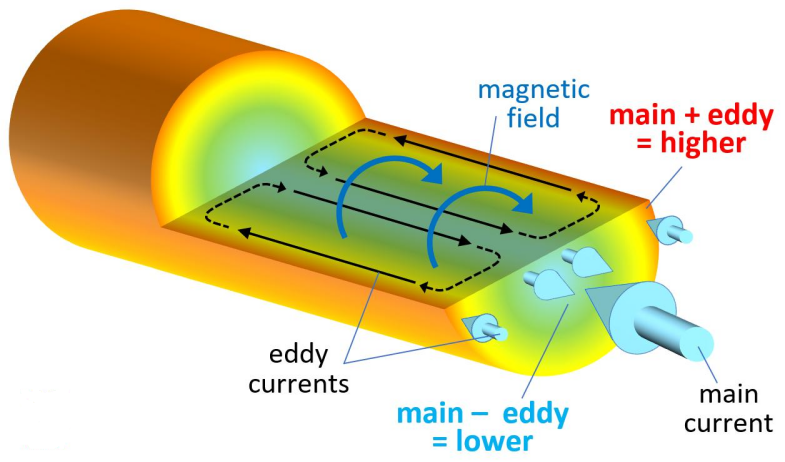

图1.趋肤效应三维电流分布示意图
2. 关键参数：趋肤深度（δ）
趋肤深度（δ）表示电流密度衰减到表面值约36.8%（即1/e）时的穿透深度。

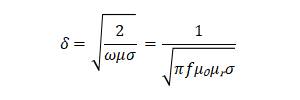

通用的计算公式为:
δ：趋肤深度 (m)
ω = 2πf：角频率 (rad/s)
f：电流频率 (Hz)
μ₀ = 4π×10⁻⁷：真空磁导率 (H/m)
μᵣ：材料的相对磁导率（铜≈1，铁≈200）
σ：材料的电导率 (S/m)，铜约为5.8×10⁷
在工程设计中，为了快速估算，常使用如下简化公式(以铜为例)。

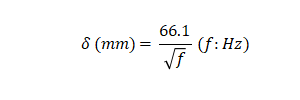

20℃时的近似公式：
100℃时的近似公式：
从以上简化公式可以看出，趋肤效应仅与频率相关，与绕线层数、排布无关；仅对单根导线的电流分布产生影响。当导线半径大于2倍趋肤深度时，趋肤损耗会呈指数级激增。

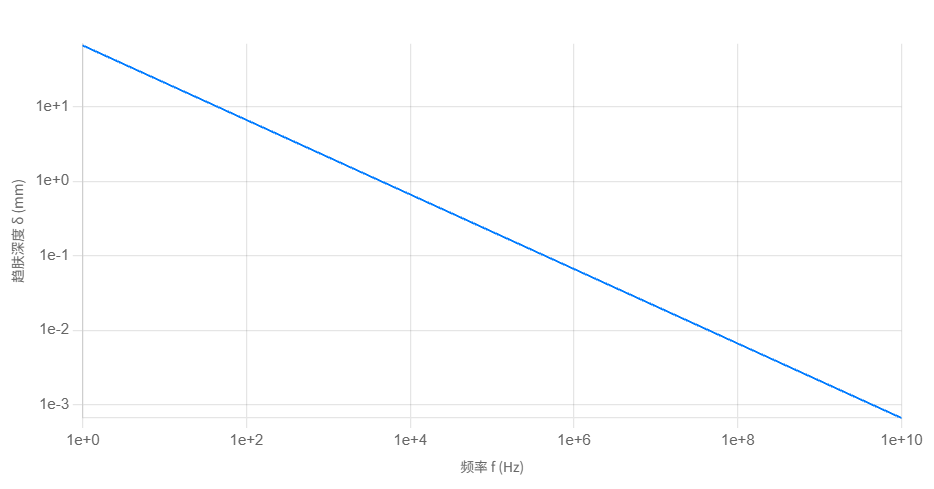

图2.趋肤深度δ vs 频率ƒ曲线（双对数）

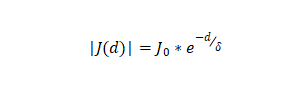

交变电流在导体内部的电流密度幅值，随深入导体内部的距离指数衰减，他们之间的关系可以通过下述公式理解。
|J(d)|：距离导体表面深度d处，交变电流密度的振幅大小
Jo：导体表面（d = 0）处的电流密度幅值
d ：从导体表面向导体内部测量的深度
当 d = δ 时，|J(d)|=Jo*e-1≈0.368Jo，也就是深度等于 δ 时，电流密度已经衰减到表面值的(1/e )（约 36.8%）；深度越大，电流越微弱。

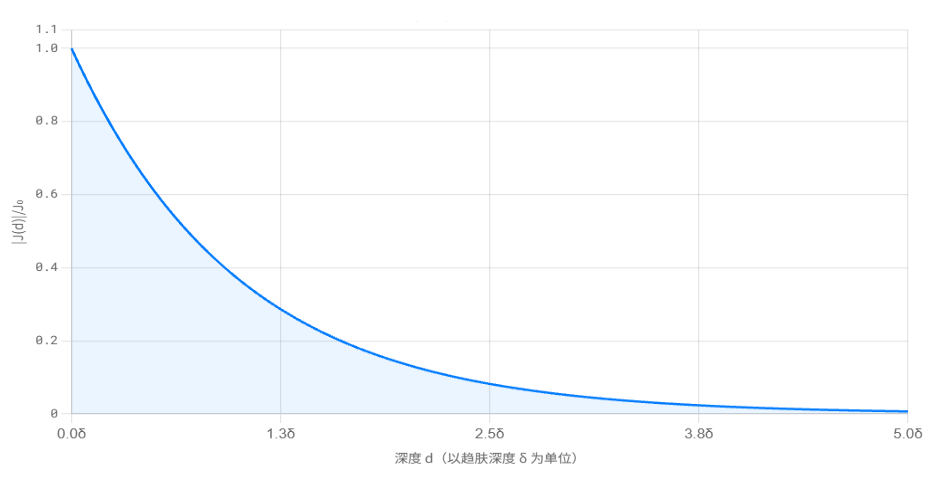

图3.电流密度分布 |J(d)|/Jo vs深度d曲线
由于电流有效截面积减小，导体的交流电阻（Rac）会高于直流电阻（Rdc）。

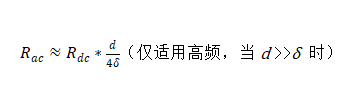

一个常用的近似公式是：
Rac：交流有效电阻 (Ω)
Rdc：直流电阻 (Ω)
d：导体直径或厚度 (m)
δ：趋肤深度 (m)
当导线直径远大于趋肤深度时，大部分材料“闲置”，电阻会显著增加，对于电感器而言，线圈发热厉害，导致电源转换效率降低。
二、邻近效应
1. 定义
邻近效应是指当两根导体中流过交变电流时，由于相互之间的电磁感应作用，导致电流在导体截面上的分布发生变化的现象。这种效应通常与趋肤效应同时存在，并对导体的电流分布和损耗产生显著影响。

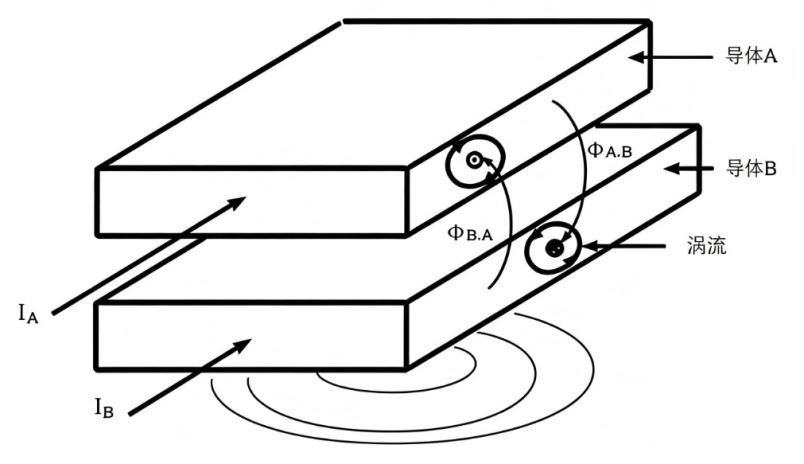

如下图所示，导体A和导体B流过相同方向的电流IA和IB，当电流按图中箭头方向突增时，导体A产生的突变磁通ΦA-B在导体B中产生涡流，使其下表面的电流增大，上表面的电流减少。同样导体B产生的突变磁通ΦB-A在导体A中产生涡流，使其上表面的电流增大，下表面的电流减少。
当工作频率较高，导线直径远大于趋肤深度且m²>>1时，邻近效应占绝对主导，基于Dowell 原始模型，交流电阻Rac可简化为：
Rac：交流有效电阻 (Ω)
Rdc：直流电阻 (Ω)
m：绕组层数
d：导体直径或厚度 (m)
δ：趋肤深度 (m)
由此可见，损耗强度与绕线层数平方成正比，多层密绕电感损耗激增最明显。
三、高频开关电源场景电感的解决方案
1. 针对趋肤效应-线材形状与线径优化
趋肤效应的本质是交变电流向导体表层聚集，优化核心是控制单导体的厚度，让电流尽可能充满整个导电截面，降低有效截面积缩减带来的损耗增量。行业通用精准标准为：单根导线直径≤2 倍趋肤深度。
对应常用开关频率：
500kHz工况下，单股铜线直径不超过0.18mm；
1MHz工况下，单股铜线直径不超过0.12mm；
2MHz及以上超高频场景，单股线径需进一步压缩至0.1mm以内。
（1）大电流场景采用利兹线
单股细线载流能力有限，大电流场景优先选用多股绞合利兹线。每股细线均独立绝缘、均匀绞合，单股线径满足趋肤深度要求，同时绞合结构可均匀分配电流，避免单根导线电流聚集，大幅降低趋肤效应带来的交流损耗，科达嘉对应型号规格有CPCF2920LS、CPFL3020等。
（2）高密度场景选用扁平铜线
空间受限的高功率密度场景，可采用厚度方向≤2 倍趋肤深度的扁平铜线，宽度方向扩展承载大电流，兼顾载流能力与高频损耗特性，同时单层扁平绕组可同步抑制邻近效应，科达嘉对应型号规格有CSBA2212、CPAS2222、CPRA3231L等。
2. 针对邻近效应-绕组结构优化
邻近效应损耗与绕线层数平方成正比，是高频电感交流损耗的主导来源，核心优化方向是削弱相邻导线的互磁场耦合，降低电流单侧畸变程度：
（1）优先采用单层绕制结构
单层绕组不存在层间互磁场穿透干扰，可从根源上消除层间邻近效应，交流损耗最低，是高频开关电源中电感的最优方案。
（2）严格控制绕线层数
受电感量、体积限制无法实现单层绕制时，需将层数严格控制在2层以内。层数每增加一倍，邻近效应损耗近似提升4倍，3层及以上密绕结构会导致损耗呈指数级暴涨，高频场景严禁使用。
（3）疏送绕替代紧密绕制
适当增大匝间间距，可显著削弱相邻导线的磁场耦合强度，降低涡流畸变程度，可减少30% 以上的邻近效应损耗；同时疏松绕制可改善绕组散热，间接降低温升。
（4）高电感量采用分段绕制工艺
高电感量需求场景，采用多槽骨架分段绕制，将单段绕组层数控制在2层以内，避免多层连续密绕带来的损耗叠加，同时可降低绕组寄生电容，兼顾EMI特性。
趋肤效应和邻近效应是高频电源电感设计中不可回避的核心问题。前者源于导体自感产生的涡流，使电流趋向导体表面；后者源于相邻导体互感产生的涡流，使电流趋向导体邻近区域。两者共同作用，导致绕组交流电阻剧增、损耗显著上升，制约着电源高频化和小型化的发展，科达嘉专注电感制造25年，拥有经验丰富的研发团队，可以根据不同应用需求定制不同类型的电感解决方案，欢迎各位硬件工程师前来咨询。
