塔讯TX131网关：智能立体库S7‑1500对接倍福CX8050应用案例

一、应用场景

智能仓储与物流自动化是工业物联网落地最密集、见效最快的领域之一，高密度立体库已广泛应用于新能源、电商、汽车零部件与家电等行业。本案例位于浙江某新能源汽车零部件制造基地的智能仓储中心，库区采用托盘式自动化立体仓库，配置巷道堆垛机6台、环形穿梭车12台、输送线与提升机若干，库位数约2.5万个，承担来料存储、线边配送与成品缓存三大功能。

仓库采用"WCS/WMS上位调度+设备级控制"的分层架构：库区上位调度与WMS/WCS运行于服务器与总控层，采用西门子S7-1500 PLC作为ProfiNet主站，负责任务调度、路径规划与库位管理；而堆垛机与部分输送设备则采用倍福CX8050嵌入式控制器作为CANopen主站，管理堆垛机水平/提升/货叉三轴伺服、条码定位系统与远程I/O，实现堆垛机的高速取放货。由于堆垛机段CANopen网络与库区ProfiNet调度网络相互隔离，任务下发与状态回传存在明显延迟，制约了出入库效率与巷道利用率。立体库作业具有任务密集、并发高的特点，高峰时段多台堆垛机同时作业，对数据链路的实时性与稳定性要求很高，这就要求协议转换网关在保证低延迟的同时，还要具备多节点并发数据交换的承载能力。

二、协议转换网关功能简介

要让堆垛机段的任务指令、位置状态、故障信息与库区调度网络实时互通，需要在倍福CX8050的CANopen网络与西门子S7-1500的ProfiNet网络之间部署协议转换网关。塔讯TX131-RE-COS/PNS协议转换网关在ProfiNet侧作为从站接入S7-1500主站，在CANopen侧以从站身份接入倍福CX8050主站，实现ProfiNet与CANopen两种总线协议的双向转换与透明传输，为智能仓储场景提供稳定高效的数据通道。

该智能网关在物流仓储场景具备突出价值：

一是低延迟任务响应，优化的报文处理机制保障任务指令与状态回传的实时性，支撑堆垛机连续高速作业；

二是大点数数据映射，可覆盖堆垛机位置、速度、取放货状态、条码、故障码等数据的批量交换；

三是免编程组态，图形化映射界面配合西门子博途与倍福TwinCAT即可快速配置，实施周期短；

四是兼具数据采集器功能，可将堆垛机运行数据、作业统计统一汇聚，作为工业物联网的数据采集节点，支撑库区数字孪生、能耗分析与设备健康管理，是立体库跨总线整合的优选智能网关。

三、项目痛点

立体库改造前存在以下痛点，直接影响仓储作业效率与库区管理水平。

第一，任务响应延迟。WCS下发取放货任务后，指令需经过间接环节才能到达堆垛机控制器，存在明显延迟，堆垛机在任务间隙存在空跑等待，出入库效率未达设计值。

第二，状态回传滞后。堆垛机的位置、作业状态、故障信息无法实时回传调度层，WCS难以精确掌握设备状态，任务调度依赖预判，库位利用与任务排程不够优化。

第三，故障定位困难。堆垛机报警信息分散在设备本地，故障发生时调度人员无法第一时间获知具体故障点，需现场排查，平均单次故障处理耗时较长。

第四，数据统计缺失。堆垛机运行时间、作业次数、能耗等数据无法自动统计，库区管理缺乏数据支撑，设备健康管理与预防性维护难以开展。

此外，库区高峰期任务并发高，若数据链路不稳定，容易造成任务丢失或重复下发，进而引发堆垛机等待甚至堵巷，这也是改造必须优先解决的可靠性问题。

四、解决方案

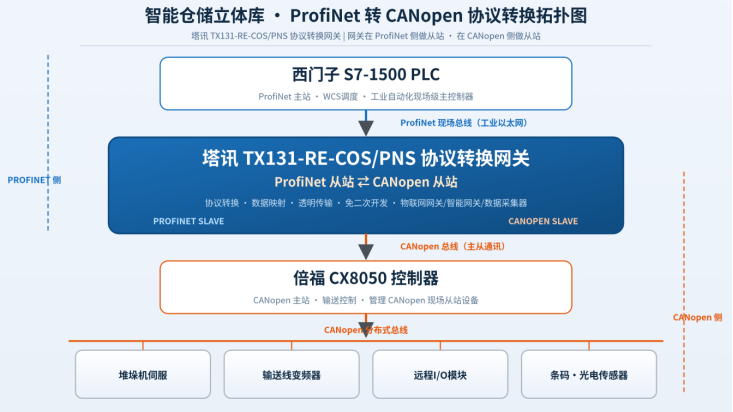

项目采用塔讯TX131-RE-COS/PNS协议转换网关打通堆垛机段与库区调度网络。总体架构为：西门子S7-1500作为ProfiNet主站，通过工业以太网连接网关的ProfiNet从站接口；网关的CANopen从站接口接入倍福CX8050所在CANopen网络；CX8050作为CANopen主站继续管理堆垛机三轴伺服、条码定位与远程I/O。由此形成"S7-1500 ⇄ TX131网关 ⇄ CX8050 ⇄ 堆垛机执行机构"的完整链路，WCS可实时下发任务并获取堆垛机状态，系统拓扑如图所示。

智能仓储立体库ProfiNet转CANopen协议转换拓扑图

方案要点：

一是将任务指令、库位号、位置状态、取放货状态、条码、故障码等约140个数据点纳入映射，采用周期刷新与事件触发相结合，保障任务下发与状态回传的实时性；

二是打通堆垛机与输送线、提升机的联动指令通道，实现任务的连续衔接；

三是借助网关的数据采集器能力，将堆垛机运行数据统一汇聚到WCS与设备管理平台，支撑库区作业统计、能耗分析与预测性维护。

同时，网关支持多台堆垛机共用一套映射模板，便于后续新增设备时快速复制部署。

五、实施过程

项目结合库区春节停产检修窗口实施，总工期9个工作日，未影响正常入库出库作业。

第一阶段：点位梳理与网络勘察。与仓储自动化团队核对倍福CX8050的CANopen节点表，梳理堆垛机任务、位置、状态、故障等数据，共确定数据点140个；勘察S7-1500 ProfiNet组态与库区网络结构，确定网关安装于堆垛机控制柜内。

第二阶段：网关组态与映射配置。在塔讯配置软件中完成ProfiNet从站与CANopen从站配置，建立140个数据点的双向映射，重点优化任务指令通道的刷新周期与优先级；同步在TIA Portal与TwinCAT中完成两侧组态。

第三阶段：联调与作业验证。分侧联调通过后打通双向链路，联合仓储团队开展连续出入库联调，验证任务下发、状态回传、故障报警的实时性与准确性；针对高峰作业场景进行压力测试，确认数据链路在高频任务下的稳定性。联调中还模拟了断线重连、任务指令丢失等异常场景，通过网关的缓存与重发机制确保任务不丢失、不重复，保障了高峰作业的可靠性。

第四阶段：试运行与验收。完成72小时试运行，统计通讯中断与恢复指标，验证通过后正式投用，并完成库区运维人员培训与文档移交，建立点表维护规范。

六、应用效果

网关投运后，立体库的调度效率与设备管理水平显著提升。

一是出入库效率提升。任务指令实时下发、状态实时回传后，堆垛机空跑等待明显减少，出入库效率由改造前的每小时48托盘提升至56托盘，提升约16.7%，年多处理托盘约15万次。

二是巷道利用率提高。WCS可精确掌握堆垛机状态后，任务排程更加合理，库区巷道综合利用率由82%提升至91%，有效缓解了高峰期的库位紧张。借助实时数据，WCS还能在低谷时段自动安排盘点与整理任务，进一步提升库区精细化管理水平。

三是故障处理提速。堆垛机报警实时上传后，平均故障定位与处理时间由60分钟缩短至15分钟以内，非计划停机大幅减少，库区作业连续性显著增强，高峰期的出入库保障能力明显提升。

四是设备数据闭环。堆垛机运行时间、作业次数、能耗等数据自动统计，设备健康管理与预测性维护得以落地，年节省设备维护与停机损失约40万元。网关及配套投入约5.8万元，综合收益显著，投资回收期不足2个月，且为库区后续接入更多自动化设备预留了统一的数据接口。随着库区二期扩建的启动，这套统一的跨总线数据方案还可直接复制到新增巷道与输送设备上，避免重复建设，整体投入产出更加可观。

七、项目实施前后效果对比

八、总结

本案例以塔讯TX131-RE-COS/PNS协议转换网关为桥梁，成功将倍福CX8050所在的CANopen堆垛机控制系统融入西门子S7-1500主导的ProfiNet库区调度网络，实现了任务实时下发、状态实时回传与设备数据统一汇聚，显著提升了立体库的出入库效率与库区管理水平，是工业自动化与工业物联网在智能仓储领域的典型应用。方案以一台智能网关盘活存量堆垛机设备，用协议转换加数据采集的方式打通了上位调度与设备控制之间的总线壁垒，为制造业立体库、物流中心及各类仓储场景的智能化升级提供了高性价比、可复制的实施样板，也为仓储物流行业的数字化底座建设贡献了可靠方案。
