HART转4‑20mA转换网关渔业冷链速冻生产线工艺监测改造应用

一、项目痛点

北方某远洋渔业陆上冷链加工厂，速冻生产线用于远洋捕捞水产快速冷冻锁鲜，生产线配置大量二线制HART压力、库温、冷媒压差一体化变送器。原有生产线PLC控制系统只读取4‑20mA主变量冷媒压力，仪表内部存储的速冻库实时温度、冷媒管路压差、传感器故障诊断等次级HART变量无法上传车间中控。经过多方对比评估，项目选用捷米特JMT‑H24‑H202协议转换网关，实现不停机改造，完成HART多变量读取与模拟量变送输出。

二、现场工况需求

冷链加工厂生产车间，制冷机组持续散热，机柜局部夏季温度可达72℃，制冷系统运行时机柜又会出现低温冷凝，温度可低至‑32℃；车间大功率压缩机、风机频繁启停，现场电磁干扰较强，同时车间空气湿度偏高，对转换设备温区、抗干扰、抗凝露能力提出较高标准。速冻生产线实行24小时不间断生产模式，改造作业不能中断水产加工流程，原有4‑20mA主变量信号必须完整接入产线PLC，不能改动冷媒压力调节控制逻辑。

三、实施方案部署

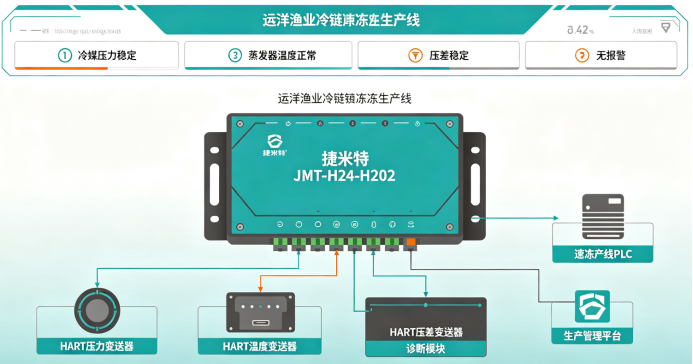

整套改造保留速冻生产线原有PLC、全部HART变送器、制冷调节控制程序，不做修改，机柜DIN导轨位置安装捷米特JMT‑H24‑H202协议转换网关。按照二线制HART仪表标准接线，速冻产线HART变送器接入LOOP+、LOOP‑端子；原有4‑20mA接线维持不变继续接入PLC模拟量输入模块，保障冷媒压力主变量闭环调节逻辑不受改动。DA1输出速冻库温度4‑20mA信号，DA2输出冷媒管路压差4‑20mA信号接入PLC闲置模拟通道；RS485端子布线对接车间PLC，通过寄存器读取四组动态变量、仪表编号、传感器诊断报警，数据上传至车间生产管理平台。

调试环节使用配套PC配置软件，模块工作模式设置为MODBUS单台仪表工作方式，HART仪表通讯轮询间隔设置0.45s，选用IEE754浮点解析格式，结合速冻工艺设定变量换算系数，完成量程匹配。参数配置完成自动保存，断电记忆保障机柜意外断电重启无需重复配置参数。多变量转HART电流输出转换网关同时输出模拟量与数字量，模拟量供给产线PLC做制冷工艺闭环调控，数字量上传生产管理平台用于产品工艺溯源归档，单台硬件同时满足生产控制与品质溯源两套业务，不用部署两套采集硬件，节约机柜空间和技改预算。调试结束后使用ModScan32开展72小时拷机测试，确认无丢包、无数据跳变，正式接入速冻产线。

四、项目实施难点与解决对策

项目实施遇到两项关键难题。第一，冷链车间温变剧烈、湿度大，压缩机频繁启停带来强电磁干扰，普通转换设备容易通讯异常，一旦信号出错，直接干扰速冻制冷工艺，造成水产加工品质隐患。设备内置硬件看门狗电路，电磁干扰异常时自动复位恢复通讯，‑45℃~+80℃宽温区间覆盖车间机柜极端高低温工况，规避温度变化造成死机故障。第二个难点，速冻产线不能停机，改造只能穿插在生产换料短暂间隙，留给施工调试时间很短。设备支持透明工作模式，可以带电在线读写HART仪表参数，不用断开变送器供电，实现热态调试。HART转多变量电流输出转换网关支持回路监控模式，后期现场仪表校准，手操器接入回路不会抢占总线，PLC和生产平台持续接收转换后的数据，不会造成制冷工艺信号扰动。多变量转HART电流输出转换网关寄存器地址出厂标准化，无需定制驱动，现有Modbus主站直接读取，压缩调试工时，利用多次生产换料间隙完成全部接线调试验证。

五、项目总结

远洋渔业陆上冷链速冻加工车间，普遍存在温湿度波动大、压缩机电磁干扰强、产线不能停机、机柜安装空间紧张的痛点，HART变送器携带的库温、冷媒压差等品质相关次级参数长期无法远程监控。多变量转HART电流输出转换网关实现模拟量变送和Modbus数字同步输出，不改动原有制冷控制逻辑，将库温、管路压差、仪表诊断告警送入产线PLC与生产溯源平台，适合食品冷链加工厂存量仪表升级。对于预算有限、生产不能中断，需要挖掘HART多变量用于品质管控的食品加工项目，该方案具备很高落地参考价值。
