常用74系列芯片代码设计Verilog代码Quartus仿真

名称：常用74系列芯片代码设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

1、熟悉以下所列芯片的功能。

2、独立编写 Verilog HDL程序描述各个芯片的功能。

3、编写测试激励程序。

4、在 Mode sim软件中对所编写的程序进行仿真

5、提交实验记录

芯片清单:CD4532、74X138、74HC4511、74HC151、74HC85、74HC283.74HC/HCT194、74LVC161

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

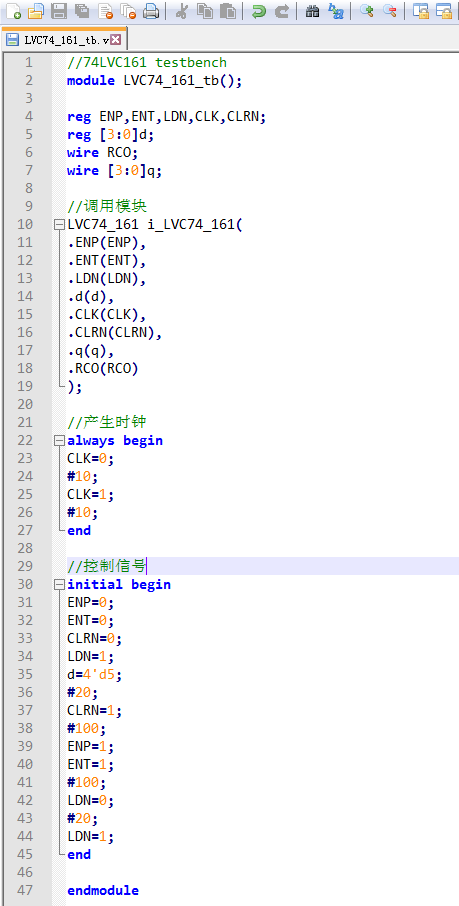

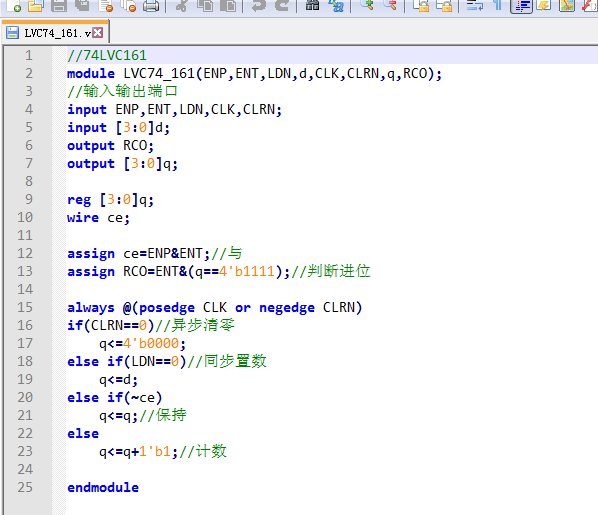

LVC74_161设计文档.doc

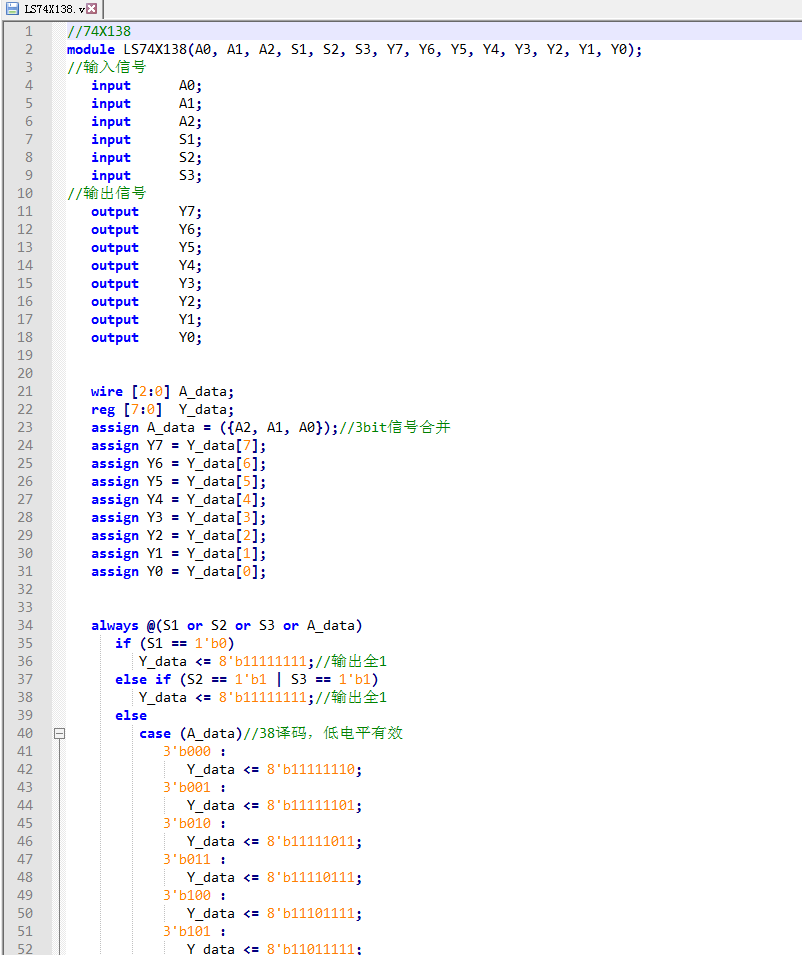

LS74X138设计文档.doc

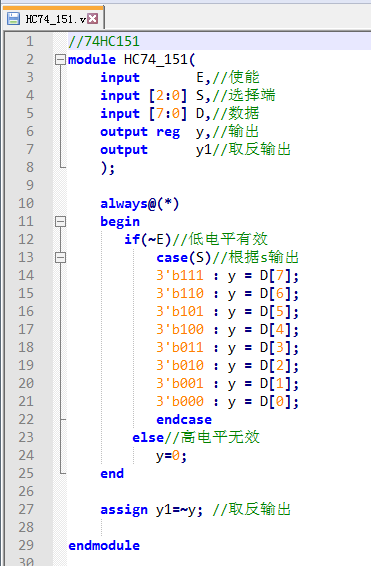

1. 源代码文件

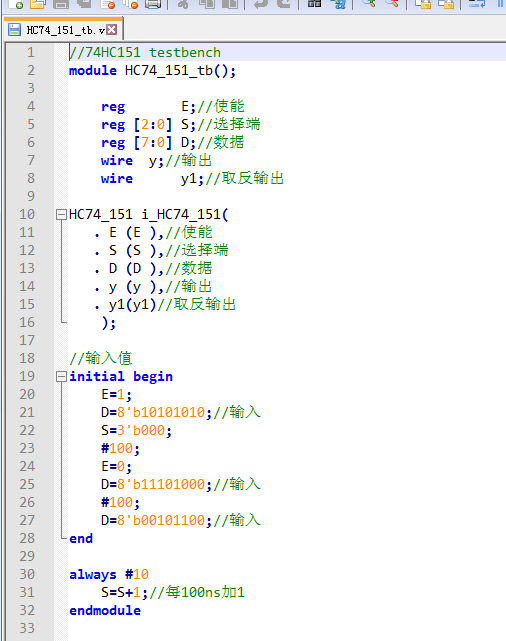

2. 测试激励文件（tb）

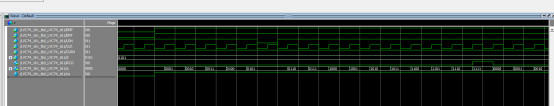

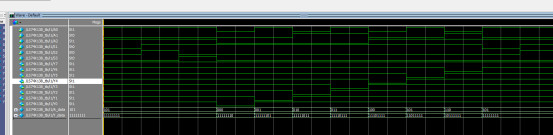

3. 仿真波形

1. 源代码文件

2. 测试激励文件（tb）

3. 仿真波形

1. 源代码文件

2. 测试激励文件（tb）

3. 仿真波形

部分代码展示:

. EI(EI),//使能
. I(I),//输入
. Y(Y),//输出
. GS(GS),
. EO(EO)//级联控制信号
);
initial begin
EI=0;
I=8'd0;
#100;
EI=1;//使能
#20;
I=8'b10000000;#20;
I=8'b01000000;#20;
I=8'b00100000;#20;
I=8'b00010000;#20;
I=8'b00001000;#20;
I=8'b00000100;#20;
I=8'b00000010;#20;
I=8'b00000001;#20;
end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1311
