基于FPGA的可变模计数器VHDL代码Quartus仿真

名称：基于FPGA的可变模计数器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

可变模计数器

1、可以通过按键切换为模10、模12、模24、模60计数器；

2、可以通过开关控制正计数还是倒计数(递增计数还是递减计数)。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

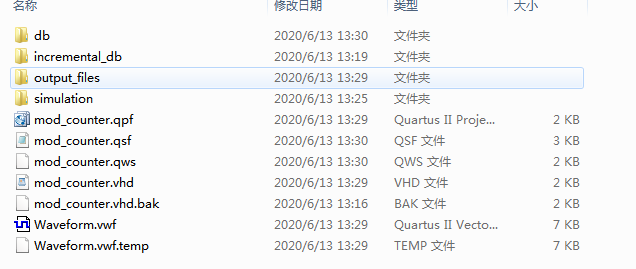

1. 工程文件

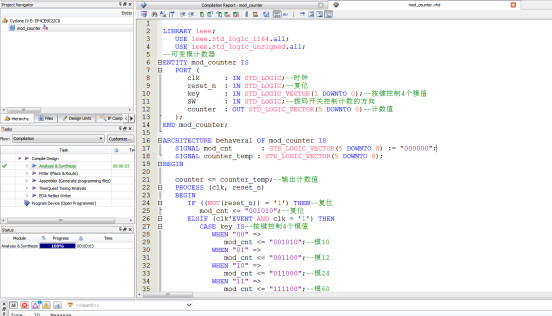

2. 程序文件

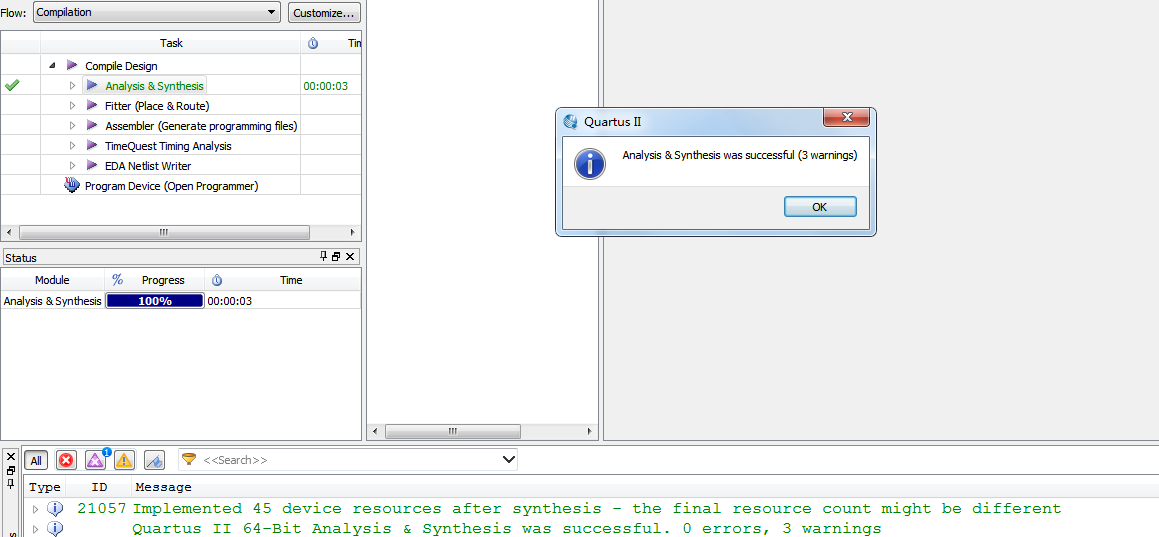

3. 程序编译

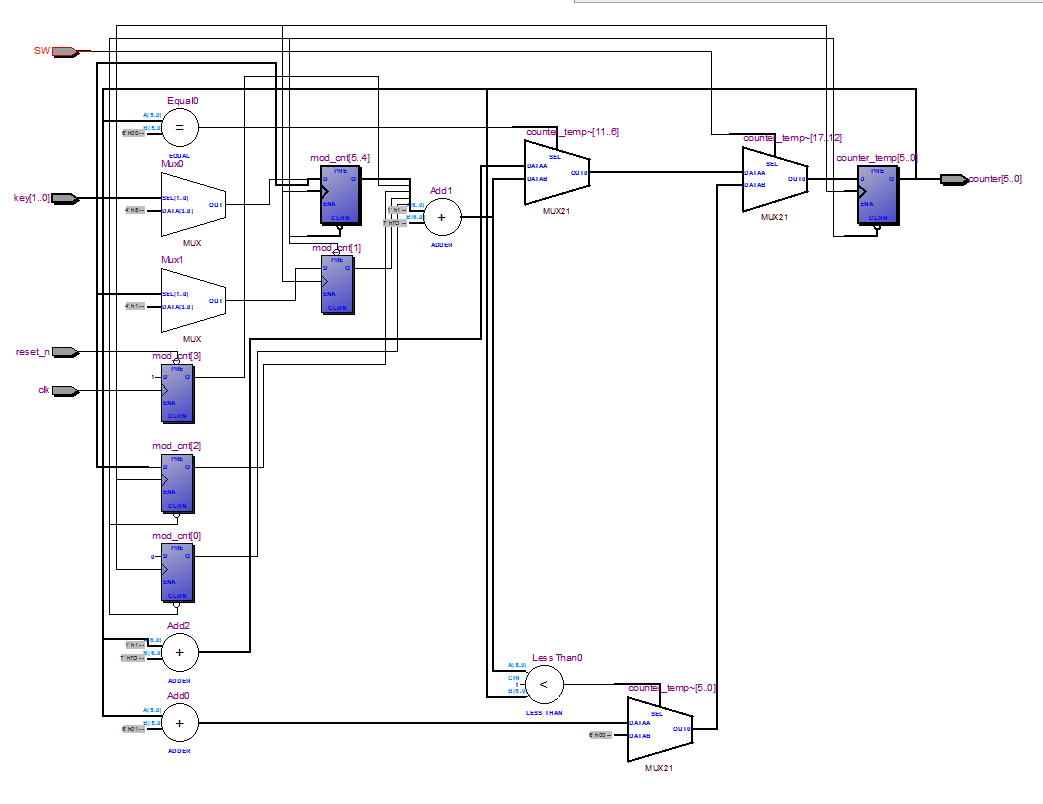

4. RTL图

5. 仿真文件

6. 仿真图

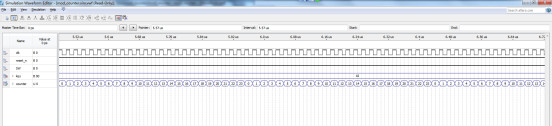

整体仿真图

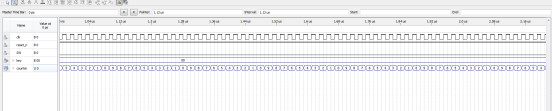

Key=00，sw=0，模10，递减计数

Key=01，sw=0，模12，递减计数

Key=10，sw=1，模24，递增计数

Key=11，sw=1，模60，递增计数

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--可变模计数器
ENTITY mod_counter IS
   PORT (
      clk      : IN STD_LOGIC;--时钟
      reset_n  : IN STD_LOGIC;--复位
      key      : IN STD_LOGIC_VECTOR(1 DOWNTO 0);--按键控制4个模值
      SW       : IN STD_LOGIC;--拨码开关控制计数的方向
      counter  : OUT STD_LOGIC_VECTOR(5 DOWNTO 0)--计数值
   );
END mod_counter;
ARCHITECTURE behaveral OF mod_counter IS
   SIGNAL mod_cnt       : STD_LOGIC_VECTOR(5 DOWNTO 0) := "000000";
   SIGNAL counter_temp : STD_LOGIC_VECTOR(5 DOWNTO 0);
BEGIN
   counter <= counter_temp;--输出计数值
   PROCESS (clk, reset_n)
   BEGIN
IF ((NOT(reset_n)) = '1') THEN--复位
mod_cnt <= "001010";--复位
      ELSIF (clk'EVENT AND clk = '1') THEN
         CASE key IS--按键控制4个模值
            WHEN "00" =>
               mod_cnt <= "001010";--模10
            WHEN "01" =>
               mod_cnt <= "001100";--模12
            WHEN "10" =>
               mod_cnt <= "011000";--模24
            WHEN "11" =>
               mod_cnt <= "111100";--模60
            WHEN OTHERS =>
         END CASE;
      END IF;
   END PROCESS;

   --计数控制
   PROCESS (clk, reset_n)
   BEGIN
      IF ((NOT(reset_n)) = '1') THEN
counter_temp <= "000000";--复位
      ELSIF (clk'EVENT AND clk = '1') THEN
