基于FPGA的16QAM调制Verilog代码Quartus仿真

名称：基于FPGA的16QAM调制Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

16QAM调制过程可以简化为下图，I路Q路分别乘以cos和sin，再相加即得到调制信号。

包含正余弦产生模块、有符号乘法器模块、有符号加法器模块以及编码映射。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

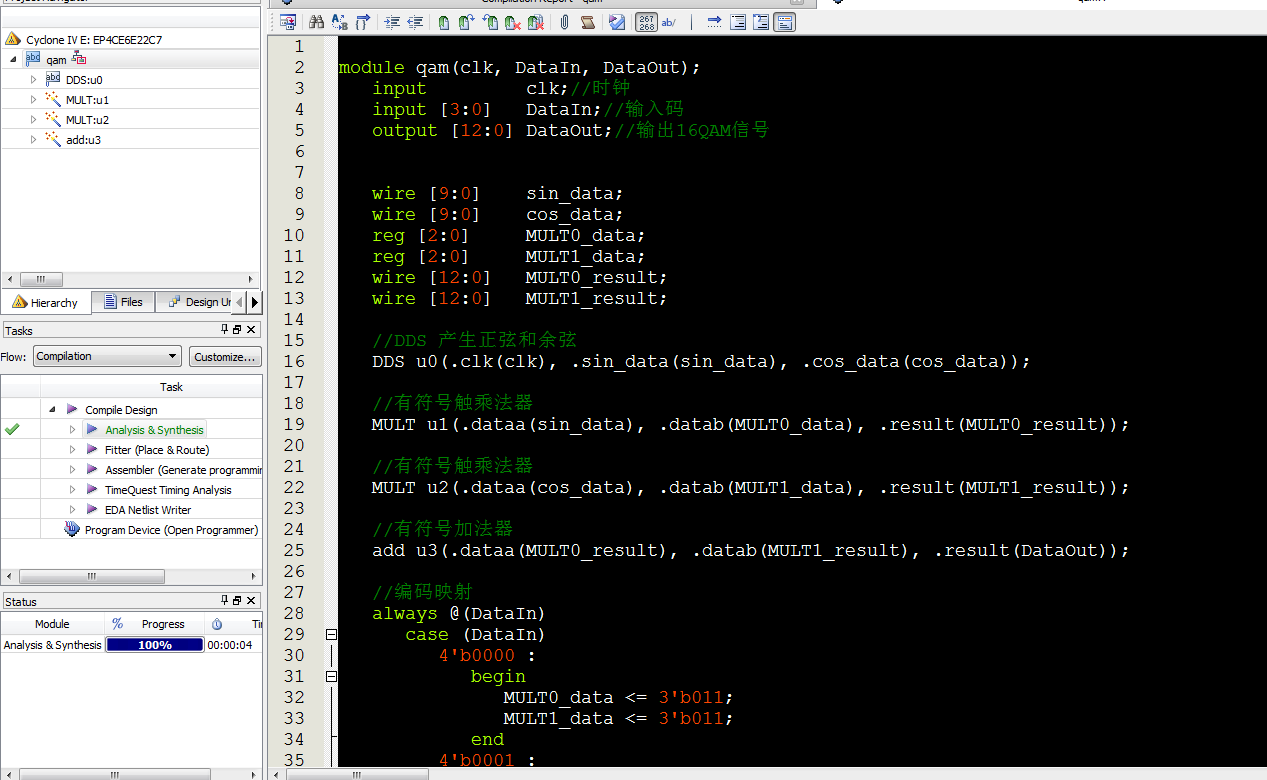

2. 程序文件

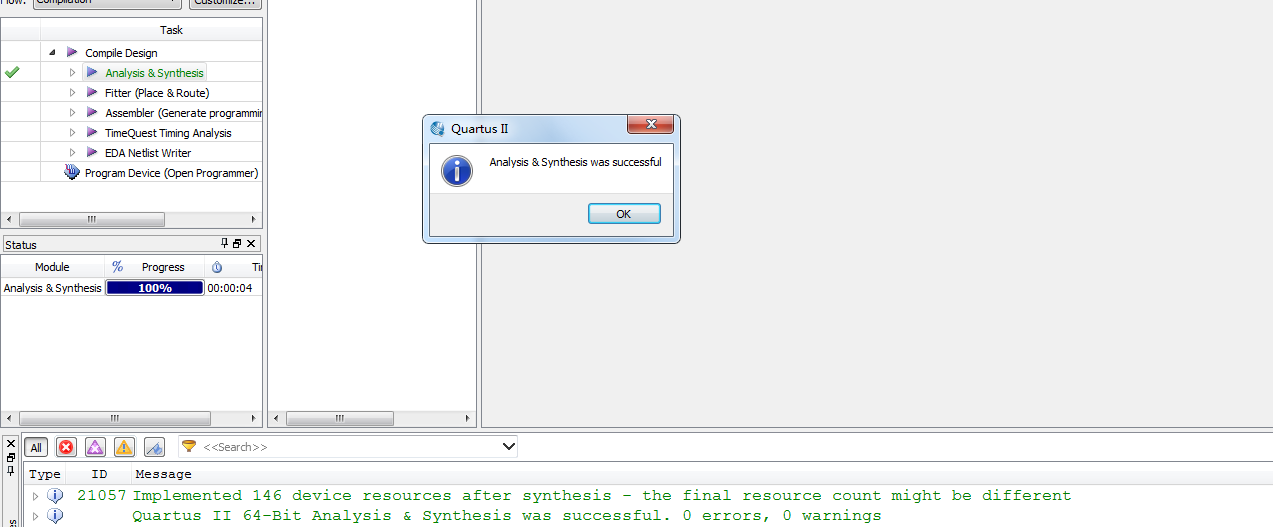

3. 程序编译

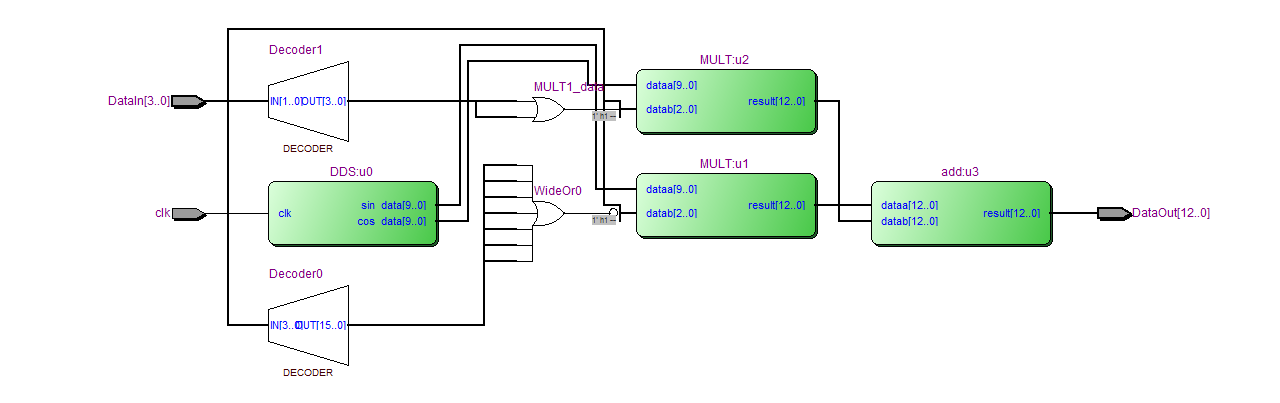

4. RTL图

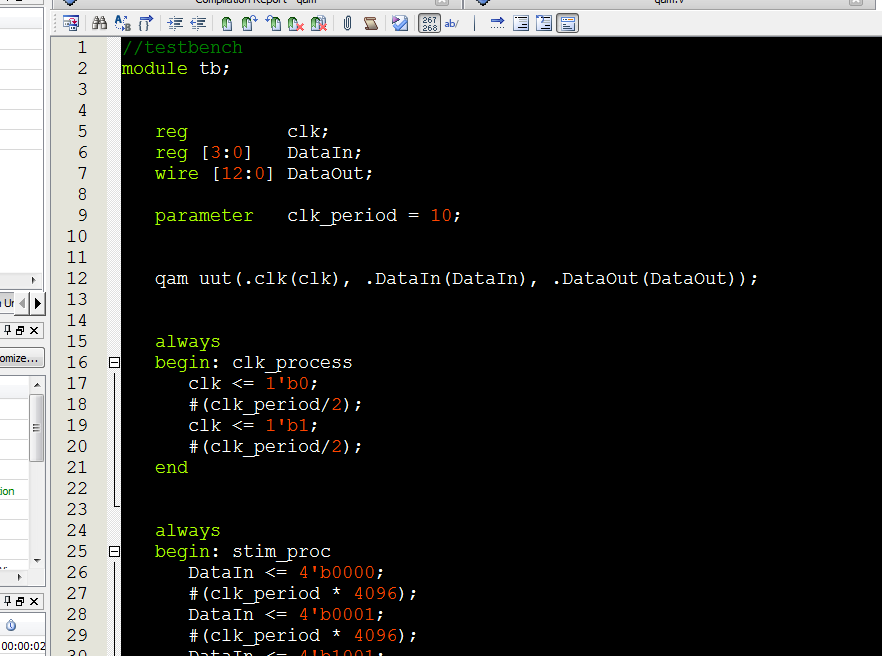

5. Testbench

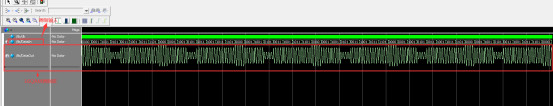

6. 整体仿真

16QAM调制过程可以简化为下图，I路Q路分别乘以cos和sin，再相加即得到调制信号。

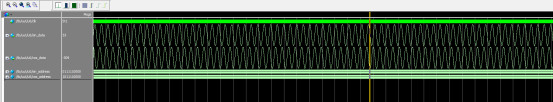

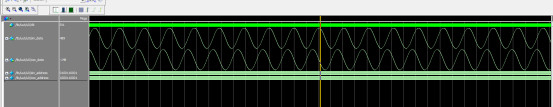

7. DDS模块仿真，用于产生sin和cos

地址sin_address累加，cos_address累加，依次读取ROM里面所存的sin和cos值。输出波形如上图所示。

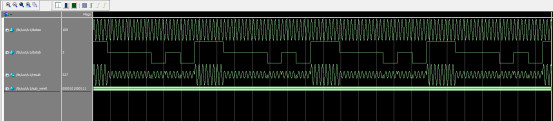

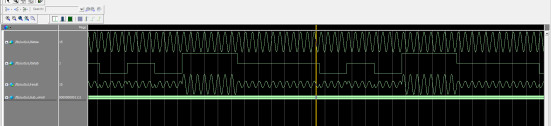

8. 相乘模块仿真

Dataa信号和datab信号相乘得到result信号。可以看到result的幅值包络与datab有关。

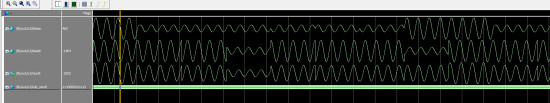

9. 相加模块仿真

相加模块将dataa得值和datab得值相加，得到result得值。result得值即为16QAM调制波形

部分代码展示:

module qam(clk, DataIn, DataOut);
   input         clk;//时钟
   input [3:0]   DataIn;//输入码
   output [12:0] DataOut;//输出16QAM信号
   wire [9:0]    sin_data;
   wire [9:0]    cos_data;
   reg [2:0]     MULT0_data;
   reg [2:0]     MULT1_data;
   wire [12:0]   MULT0_result;
   wire [12:0]   MULT1_result;

   //DDS 产生正弦和余弦
   DDS u0(.clk(clk), .sin_data(sin_data), .cos_data(cos_data));

//有符号触乘法器
   MULT u1(.dataa(sin_data), .datab(MULT0_data), .result(MULT0_result));

//有符号触乘法器
   MULT u2(.dataa(cos_data), .datab(MULT1_data), .result(MULT1_result));

//有符号加法器
   add u3(.dataa(MULT0_result), .datab(MULT1_result), .result(DataOut));

   //编码映射
   always @(DataIn)
      case (DataIn)
         4'b0000 :
            begin
               MULT0_data <= 3'b011;
               MULT1_data <= 3'b011;
            end
         4'b0001 :
            begin
               MULT0_data <= 3'b001;
               MULT1_data <= 3'b011;
            end
         4'b0011 :
            begin
               MULT0_data <= 3'b111;
               MULT1_data <= 3'b011;
            end
         4'b0010 :
            begin
               MULT0_data <= 3'b101;
               MULT1_data <= 3'b011;
            end
         4'b0110 :
            begin
               MULT0_data <= 3'b101;
               MULT1_data <= 3'b001;
            end
         4'b0111 :
            begin
               MULT0_data <= 3'b111;
               MULT1_data <= 3'b001;
            end
         4'b0101 :
            begin
               MULT0_data <= 3'b001;
               MULT1_data <= 3'b001;
            end
         4'b0100 :
            begin
               MULT0_data <= 3'b011;
               MULT1_data <= 3'b001;
            end
         4'b1100 :
            begin
               MULT0_data <= 3'b011;
               MULT1_data <= 3'b111;
            end
         4'b1101 :
            begin
               MULT0_data <= 3'b011;
               MULT1_data <= 3'b111;
            end
         4'b1111 :
            begin
               MULT0_data <= 3'b111;
               MULT1_data <= 3'b111;
            end
         4'b1110 :
            begin
               MULT0_data <= 3'b101;
               MULT1_data <= 3'b111;
            end
         4'b1010 :
            begin
               MULT0_data <= 3'b101;
               MULT1_data <= 3'b101;
            end
