基于FPGA的QPSK调制信号产生Verilog代码Quartus仿真

名称：基于FPGA的QPSK调制信号产生Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

基于FPGA的QPSK调制信号产生

1、输入调制信号，输出QPSK调制波形；

2、包含串并转换模块、相位切换模块、正弦波发生器；

3、仿真输出QPSK调制波形。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

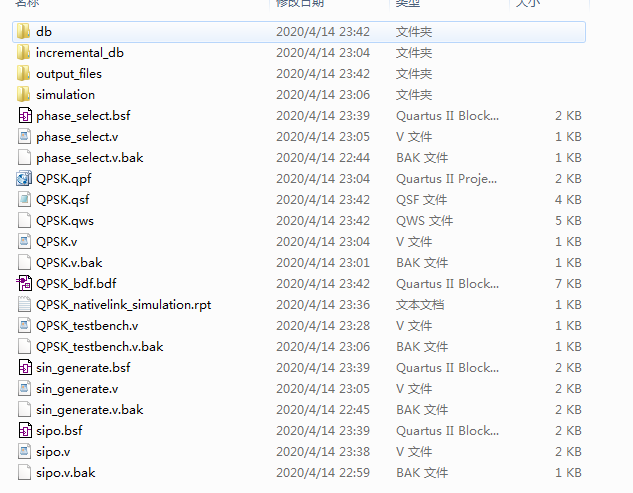

1. 工程文件

2. 程序文件

原理图框图文件

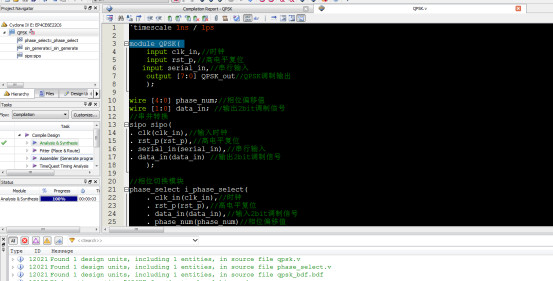

3. 程序编译

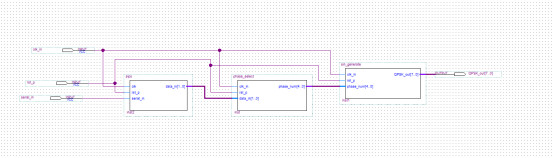

4. RTL图

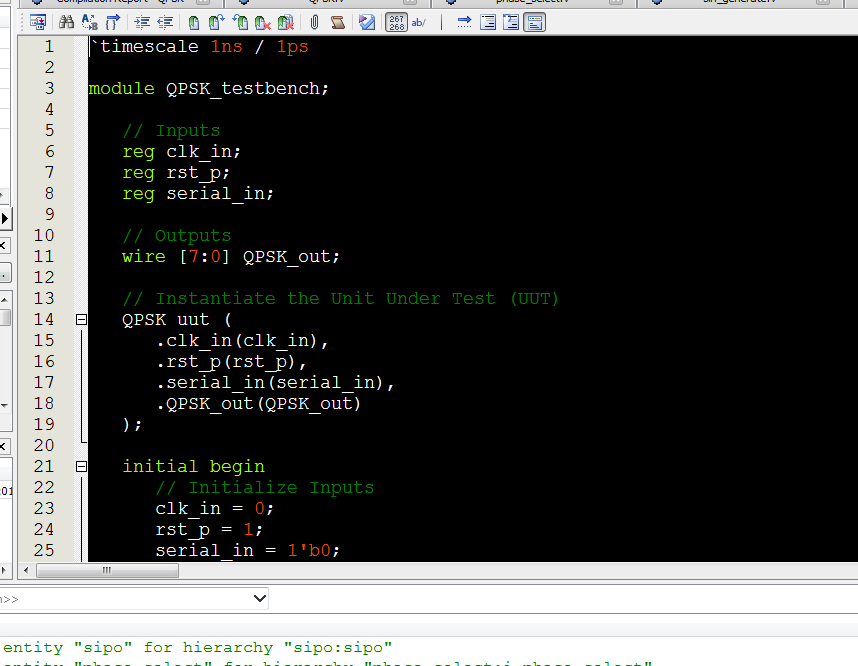

5. Testbench

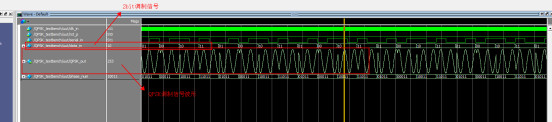

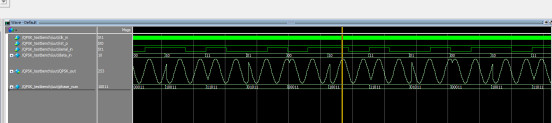

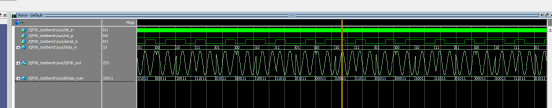

6. 仿真图

部分代码展示:

`timescale 1ns / 1ps
module QPSK(
    input clk_in,//时钟
    input rst_p,//高电平复位
input serial_in,//串行输入
    output [7:0] QPSK_out//QPSK调制输出
    );
wire [4:0] phase_num;//相位偏移值
wire [1:0] data_in; //输出2bit调制信号
//串并转换
sipo sipo(
. clk(clk_in),//输入时钟
. rst_p(rst_p),//高电平复位
. serial_in(serial_in),//串行输入
. data_in(data_in) //输出2bit调制信号
    );
//相位切换模块
phase_select i_phase_select(
    . clk_in(clk_in),//时钟
    . rst_p(rst_p),//高电平复位
    . data_in(data_in),//输入2bit调制信号
    . phase_num(phase_num)//相位偏移值
);
//正弦波发生器
sin_generate i_sin_generate(
    . clk_in(clk_in),//时钟
    . rst_p(rst_p),//高电平复位
. phase_num(phase_num),//相位偏移值
    . QPSK_out(QPSK_out)//QPSK调制输出
);

endmodule
