1902年“空调之父”威利斯·开利（Willis Carrier）发明了首台现代电力空调设备，其最初的目的是帮助印刷机保持温度，那时的空调是一台巨大的机器。随着技术的发展，空调作为家庭生活中的必需品，已从简单的制冷、制热功能发展到有湿度控制、净化空气等帮助人们获得舒适享受的高级功能。

空调驱动系统，作为调节室内温度的关键，其性能和效率很大程度上取决于其核心单元MCU的精准控制。晶丰明源&凌鸥创芯使用运算性能优异，可靠性高的LKS32MC45x系列MCU，配合功能丰富、性能稳定的压缩机/风机控制算法和电源产品，支持市场上主流的家用/商用空调外机，为用户提供全面且性能优异的解决方案。

- 产品介绍 -

01  LKS32MC45x MCU

    特性

• 192MCortex-M4
• 40K RAM + 256K Flash
• 3 X 14bit 2M ADC +内置OPA
• 支持UART/SPI/IIC/CAN等通信协议
• ±1%高精度RC时钟
• 超强抗静电和群脉冲能力

    适用应用

• 空调外机三合一方案
• 空调外机3路交错PFC方案

02 功率器件产品

• BPA8616D/P：非隔离ACDC 12W
• BPA8618D/P：非隔离ACDC 18W
• BPA8619D/P：非隔离ACDC 22W
• BPA8620D/P：非隔离ACDC 25W- 空调外机方案介绍 -

01 目标应用

• 家用/商用空调压缩机应用
• 家用/商用空调外机压缩机、风机、PFC三合一应用
• 商用空调三路交错PFC应用

02 方案特点

·   高覆盖度：拥有各种类型的成熟解决方案

·   性能优异：可在10Hz~120Hz频率内稳定运行，噪音低，节能舒适；负载适配简单，参数鲁棒性强

·   高可靠性：在各种负载条件下可靠启动、稳定的高速观测器及弱磁算法

·   功能丰富：支持压缩机减震、风机参数识别等

·   故障保护：硬件过流、快速制动、缺相保护、堵转保护等

- 家用空调方案 -

压缩机+风机+PFC

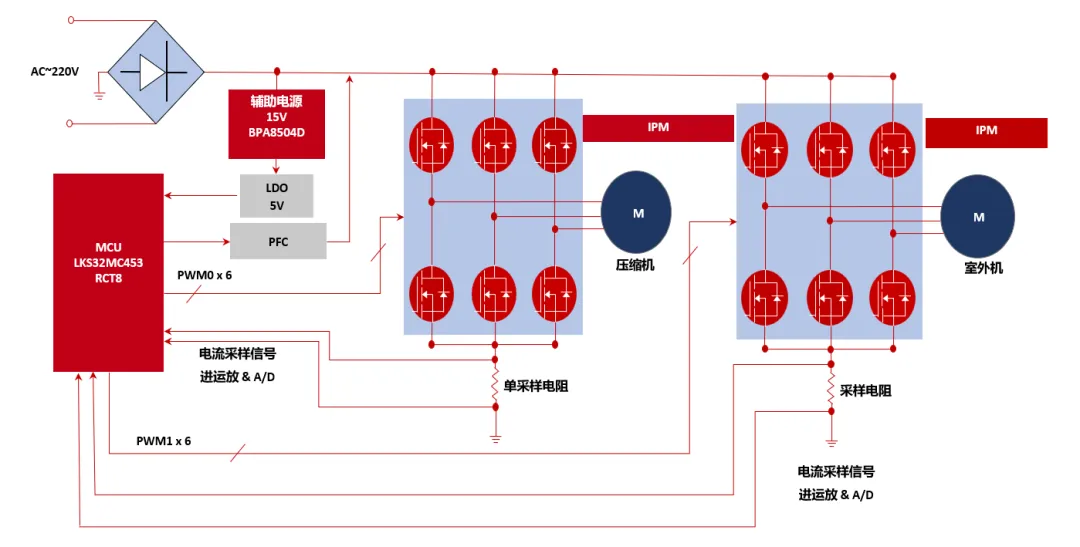

01 方案原理图

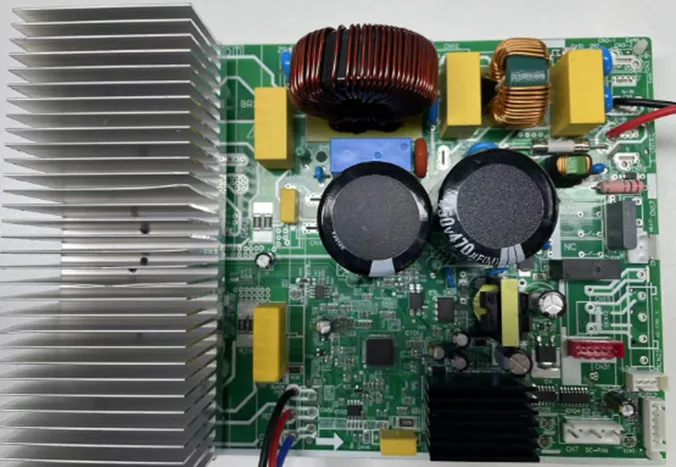

02 实物图

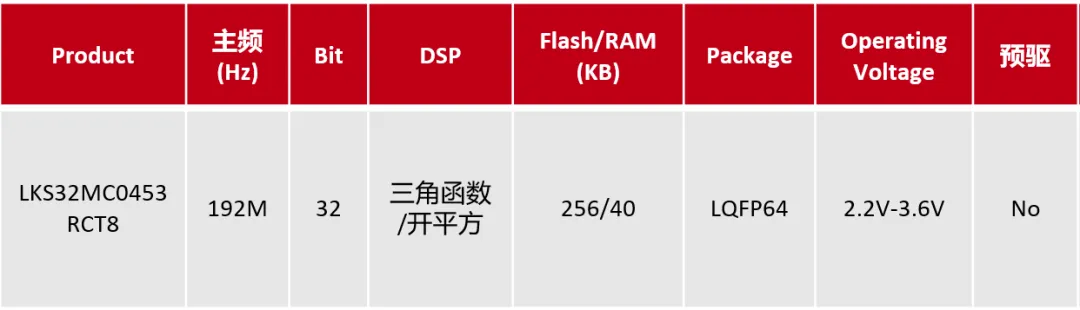

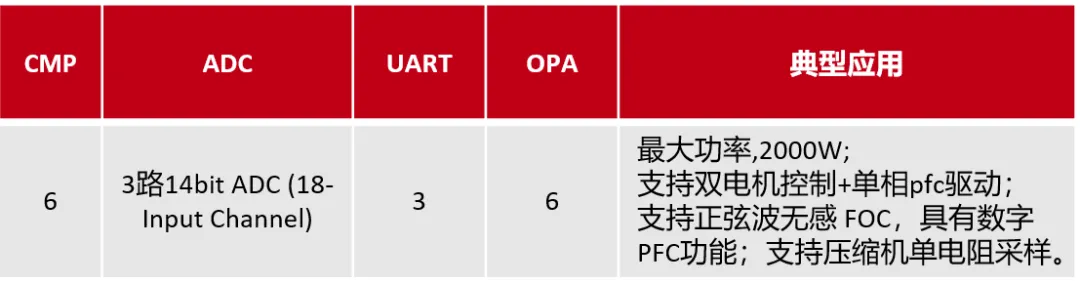

03 LKS32MC0453RCT8

- 方案优势 -

01 高可靠性

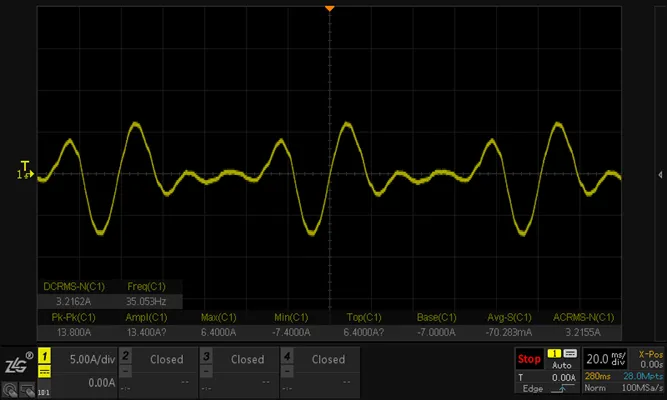

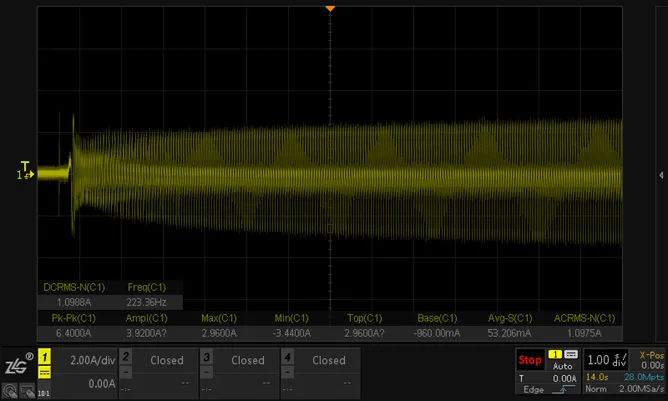

（可靠的低速带载启动）

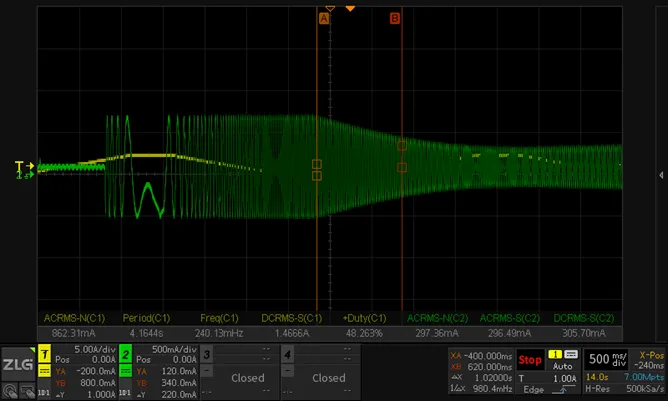

（强逆风启动）

02 丰富的可选功能

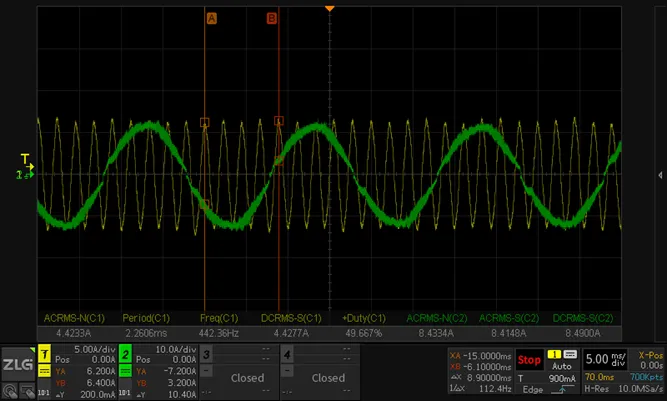

（PFC提升功率因数）

（转矩补偿降低整机振动）

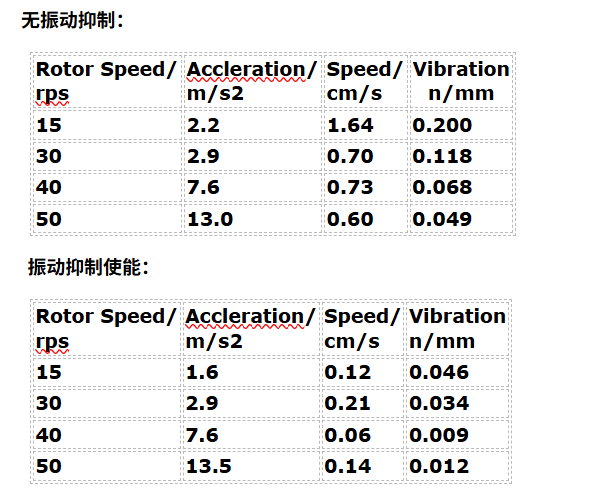

03 振动抑制

振动抑制算法使得压缩机的振动得到全面优化

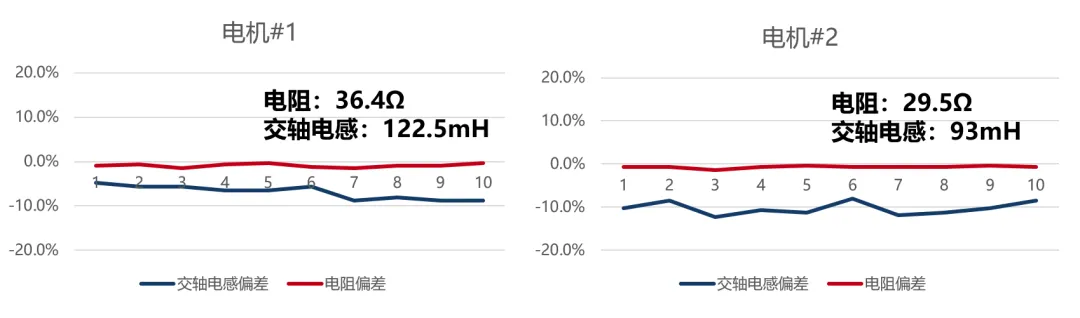

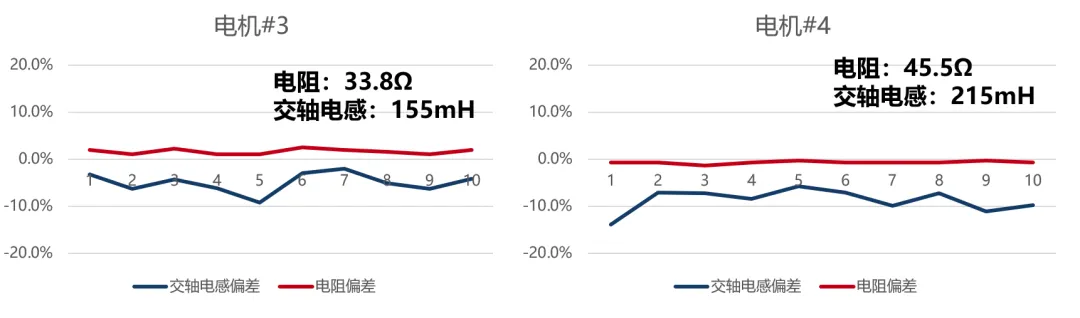

04 电机参数辨识

多台电机测试结果：

• 电阻误差<5%
• 电感误差<15%
• 各种工况下电机运行平稳，效率优异

除家用空调外机方案以外，晶丰明源&凌鸥创芯还可以支持商用空调外机电源方案：
