在LED照明设计中，经常会遇到输入电压变化范围宽、需要稳定驱动单串或多串LED的场景。这时，一款能在宽输入电压下保持输出电流恒定、且支持灵活调光的降压型恒流驱动器，就显得比较实用。
今天来看一款采用连续电感电流导通模式（CCM）的降压型LED恒流驱动芯片，它的工作电压范围在4V至30V之间，最大输出电流可达1.2A。这类芯片通常内置功率MOS，采用高端电流检测方式，无需额外的补偿网络，简化了外围设计。
一、核心特点
低压差工作无过冲
在输入输出电压差较小时，电路仍能平稳工作，输出电流不会出现突然上升，有利于延长LED的使用寿命。
双模式调光支持
支持PWM调光与模拟调光。PWM调光可实现高对比度的亮度调节，模拟调光则可通过直流电压平滑改变输出电流。芯片允许的最大辉度控制频率为25kHz，为用户提供灵活的调光选择。
良好的电流精度
输出电流精度在±5%以内，在宽输入电压和负载变化范围内都能保持较好的恒流特性。
集成保护功能
内置输出短路保护与智能过温保护。当芯片温度过高时，会自动降低输出电流，实现平缓降额，避免突然熄灭，提升系统可靠性。
高效率
得益于同步架构与低导通阻抗，在合适的电路中效率最高可达98%，有助于降低整体功耗与温升。
二、典型工作方式

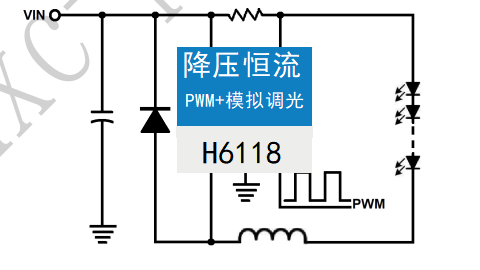

该芯片采用滞环控制方式，通过检测电感峰值电流实现恒流。外围仅需电感、电容、二极管及采样电阻等少量元件，无需环路补偿设计，降低了设计复杂度。
在调光方面，可通过PWM信号控制芯片使能，或通过调节模拟调光引脚电压，实现输出电流的线性和无频闪调节。
三、适用场景
此类芯片适合用于输入电压高于LED串电压，且需稳定电流驱动的场合，例如部分低压射灯、室内装饰照明、景观亮化、汽车辅助照明及一些需要调光功能的便携灯具等。其宽输入电压范围也使其能适应电池供电或适配器供电等不同电源条件。
总的来说，这类集成降压与恒流功能的驱动芯片，为中小功率LED照明提供了一种外围简洁、性能稳定、支持灵活调光的解决方案。在实际选用时，还需结合具体散热条件、输入输出参数以及调光需求进行系统评估。
