H6259A降压恒压芯片:高压场景下的稳定供电解决方案
在高压输入、多场景适配的供电需求中,降压恒压芯片的性能直接决定了整个电子系统的稳定性与能效。H6259A作为一款集成化高压降压开关控制器,凭借其宽压适配、多重保护与高效转换的特性,在车载、工业控制等领域展现出较强的实用性,接下来从技术特性、核心优势及适用场景三方面展开解析。
核心技术特性:兼顾高压适配与精准控制

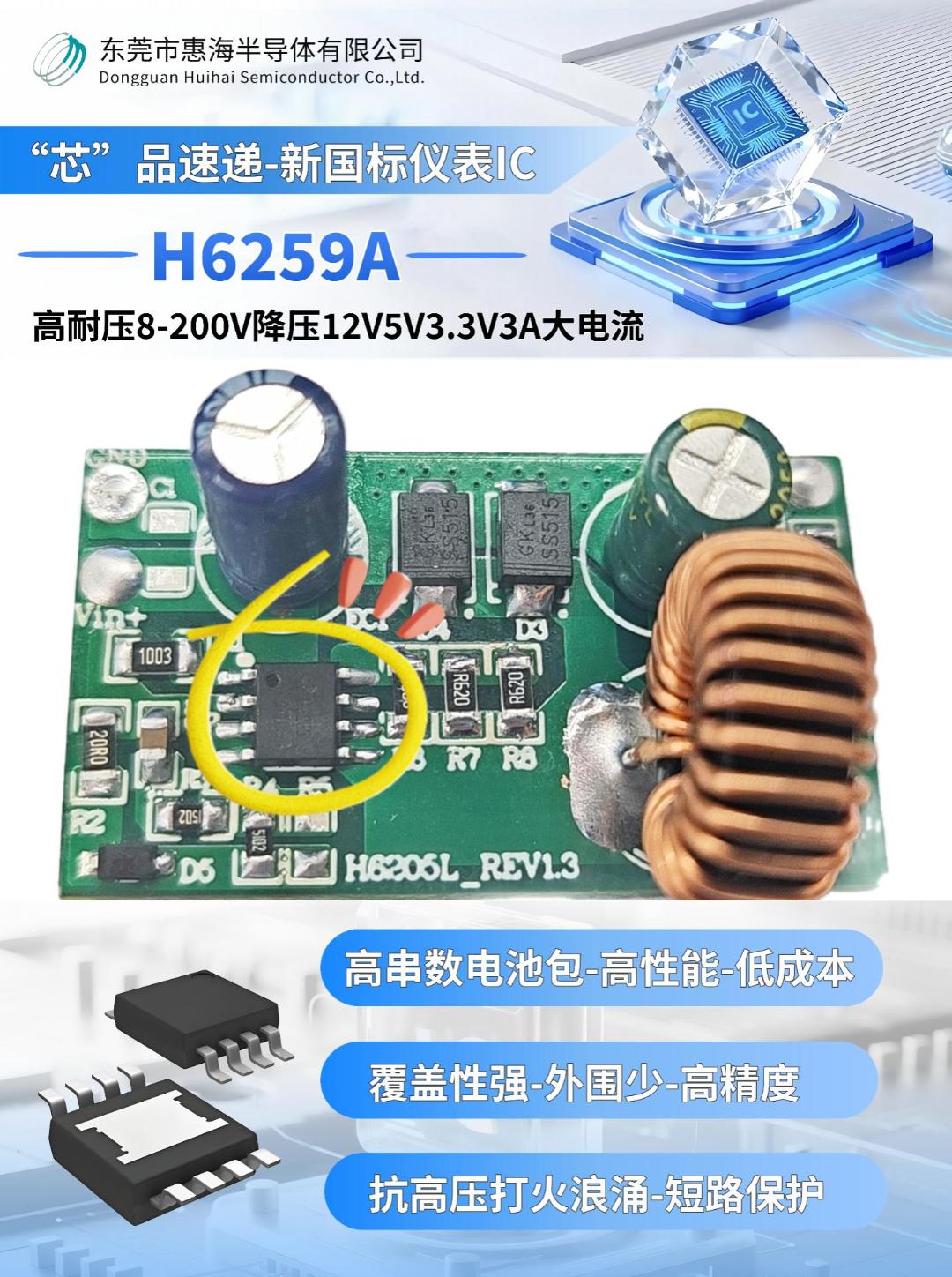

H6259A的核心竞争力首先体现在其对高压场景的适配能力上。芯片内置200V耐压MOS管,将输入电压范围覆盖至8V-180V,这意味着它能应对从低压供电到高压工业场景的多种输入需求,无需额外搭配高压转换元件,大幅简化了电路设计。在输出端,通过调节VFB采样电阻可灵活设定输出电压,最低支持3.3V低电压输出,同时借助CS采样电阻能精准控制最大输出电流,典型1.5A持续电流可满足多数中小功率设备的供电需求。
在控制方式上,该芯片采用峰值电流模式控制,这种方式相较于传统电压模式,具备更快的动态响应速度和更稳定的环路性能,能快速应对输入电压波动与负载变化,避免输出电压出现大幅波动。典型开关频率设定为130KHz,同时保留5KHz最小开关频率,既保证了输出动态响应的及时性,又能在轻负载工况下切换至PWM+PFM混合模式,有效提升转换效率,最高可达95%,配合超低待机功耗设计,进一步降低了系统能耗。
可靠性设计:多重保护与高效散热兼顾
对于电子设备而言,供电芯片的容错能力与散热性能直接影响设备寿命。H6259A在保护机制上做了全面优化,内部集成软启动功能,能有效削弱热拔插过程中产生的浪涌电流对芯片的冲击,同时避免输出电压过冲对后级电路的损坏,这一设计在频繁插拔的车载充电、便携式设备中尤为重要。
除此之外,芯片还内置热保护(OTP)、输出短路保护(SCP)、输出电流限制(OCP)三大核心保护功能,当出现过热、输出短路或电流过载等异常情况时,芯片会迅速触发保护机制,停止或调整输出,为整个电路系统提供可靠的容错保障。为解决高压工作下的散热难题,H6259A采用ESOP-8封装,底部设计专属功率散热焊盘,直接连接VIN输入端与内置MOS漏极,能快速传导芯片工作时产生的热量,避免因过热导致性能衰减,保障长时间稳定运行。
在电压精度控制上,芯片集成输入线路电压补偿与高带宽环路,将输出电压精度控制在±3.5%以内,同时具备输出线损电压补偿功能,即使在长距离布线场景中,也能有效抵消线损带来的电压偏差,确保后级设备获得稳定的供电电压。
适用场景:覆盖多领域的供电需求
基于宽压输入、稳定输出与多重保护的特性,H6259A的应用场景呈现出多元化特点。在车载领域,可适配汽车充电器、电动车手机充电、车载仪表及电动汽车变流器等设备,能应对车载电路中电压波动大、工况复杂的问题,为设备提供稳定供电;在能源管理领域,适用于电池充电器、BMS(电池管理系统),精准的电流电压控制有助于提升电池充放电效率与安全性。
此外,在工业控制与消费电子领域,该芯片可用于恒压电源、GPS定位器、MCU模块供电等场景,8V-180V的宽压范围能适配不同供电环境,1.5A持续电流与高效转换效率可满足中小功率设备的长期运行需求。对于电动自行车、扭扭车等小型交通工具的供电系统,其短路保护与过热保护功能能应对复杂使用场景下的安全风险,进一步提升设备可靠性。
总结:高压场景下的高性价比选择
H6259A通过内置高压MOS、多重保护机制与高效散热设计,在高压降压恒压应用中实现了稳定性、能效与兼容性的平衡。无需复杂外围电路即可完成宽压适配与精准控制,同时通过多重保护功能降低系统故障风险,其特性使其在车载、工业、消费电子等多领域具备广泛的适配潜力,为高压场景下的供电设计提供了简洁可靠的解决方案。
