基于STM32F030 SPWM逆变软硬件讲解

中级课程
2019/09/12
673
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

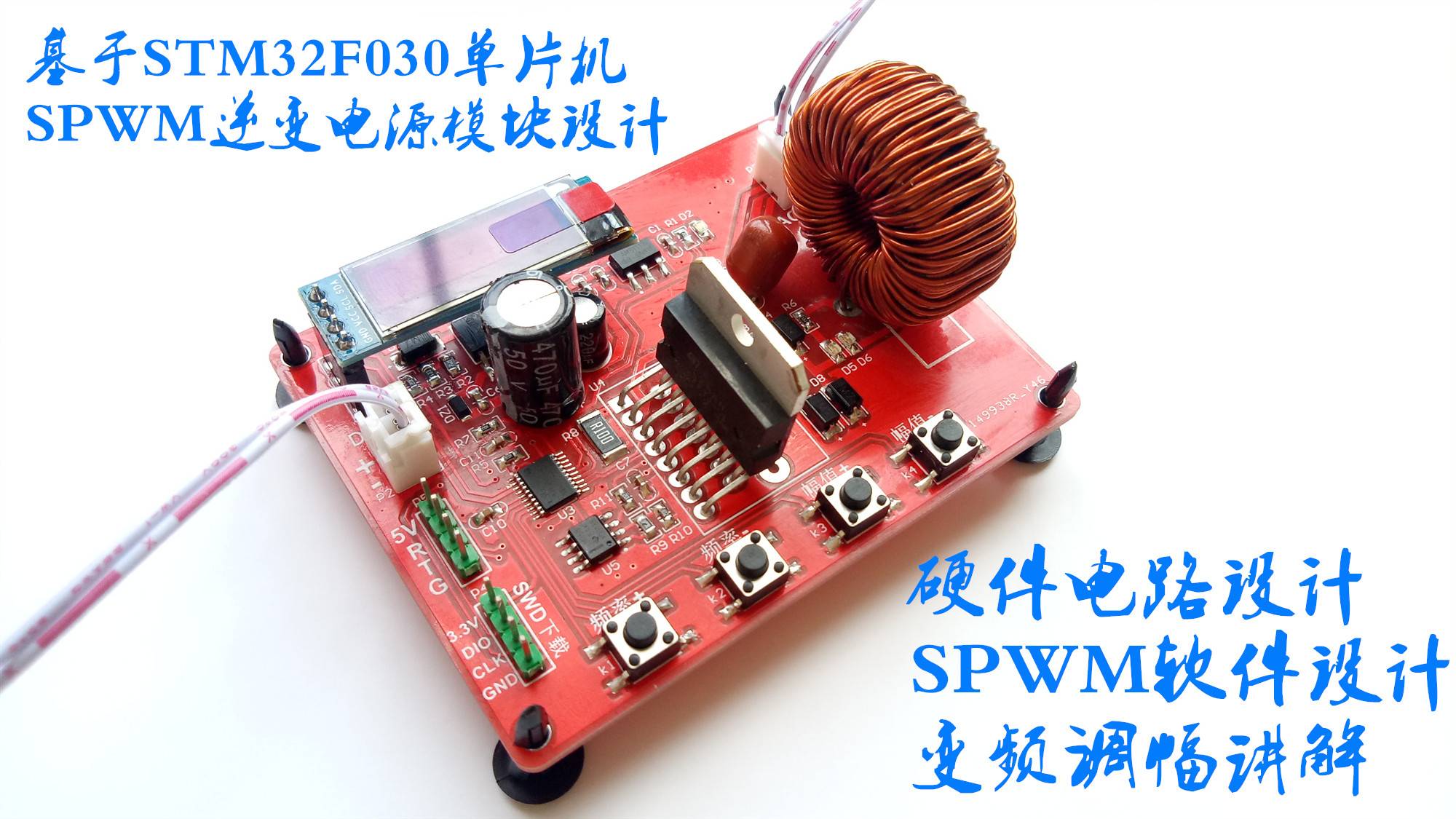

课程讲述了基于STM32F030F4P6单片机的SPWM逆变电源模块的硬件电路及程序设计原理,主要包含一下内容:

一.设计硬件电路

1. 电源

2. 输入电压采集

3. 输出电流采集(过流保护)

4. 驱动电路

5. 显示

6. 按键检测。

7. 输出滤波

二.编写软件

1. SPWM脉宽数据生成函数。

2. 正弦波输出频率设置函数。

3. PWM输出函数。

4. 按键功能。

5. 串口数据解析。

6. 液晶显示。

7. 输入电压、输出电流采集。

8. 过流保护。

附件可下载资料包含:

1>电路板PDF原理图。

2>源代码(Keil5打开)。

3>所使用的芯片手册。

4>上位机软件及工程源码(VB6.0打开)。

5>电路及程序设计原理详解PDF文档。

如需购买开发板实物,请到官方淘宝店铺购买:(点击查看)
