VPS2109是一款高度集成的反激电源PWM控制芯片。它内置的NLDMOS功率管跟控制电路在同一晶圆上,并且通过“无损电流采样电路”感应功率管的电流,效率高;它可工作在CCM和DCM模式下,重载时以芯片内置的最大频率330kHz工作,在轻负载时频率逐渐降低,以提高轻负载效率和降低空载功耗;芯片内置前馈补偿、软启动、斜坡补偿、COM脚处集成了RC补偿可直接与光耦连接,这使得芯片外围电路极其简单。
阅读全文
433
扫码加入VPS2109电流模式PWM控制器 4-50VIN/90V/0.4Ω功率管
3.58 MB

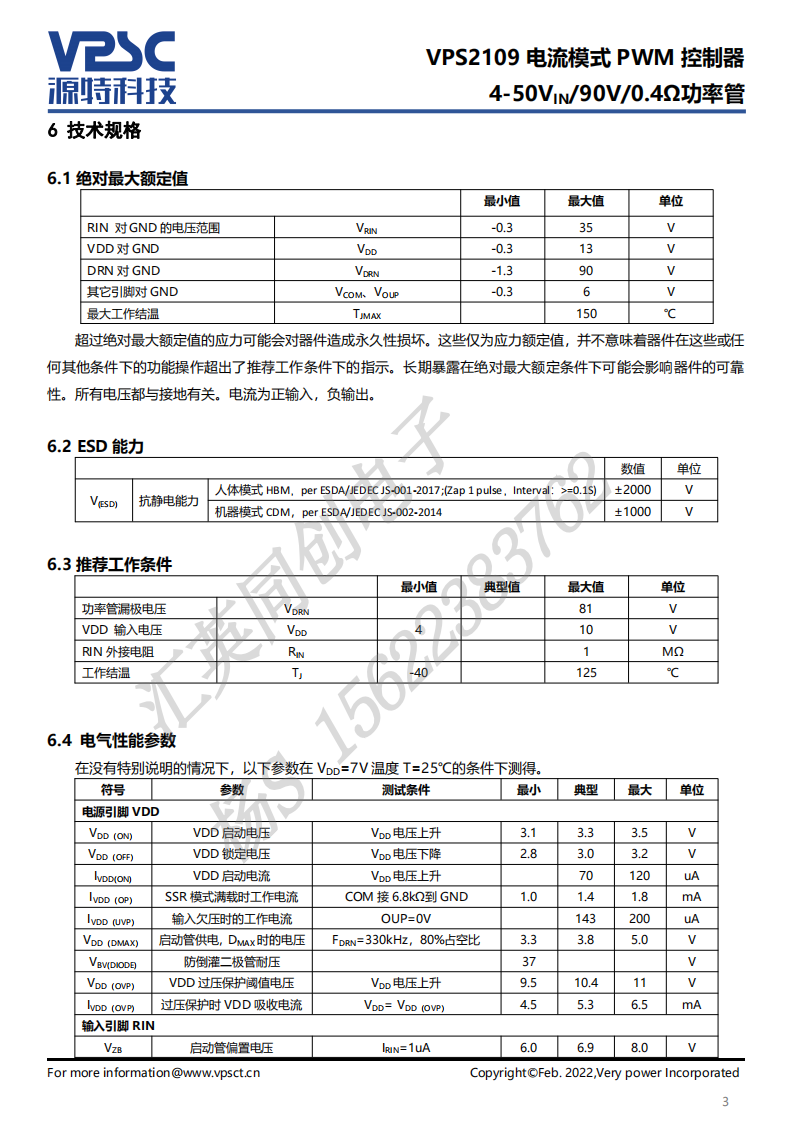

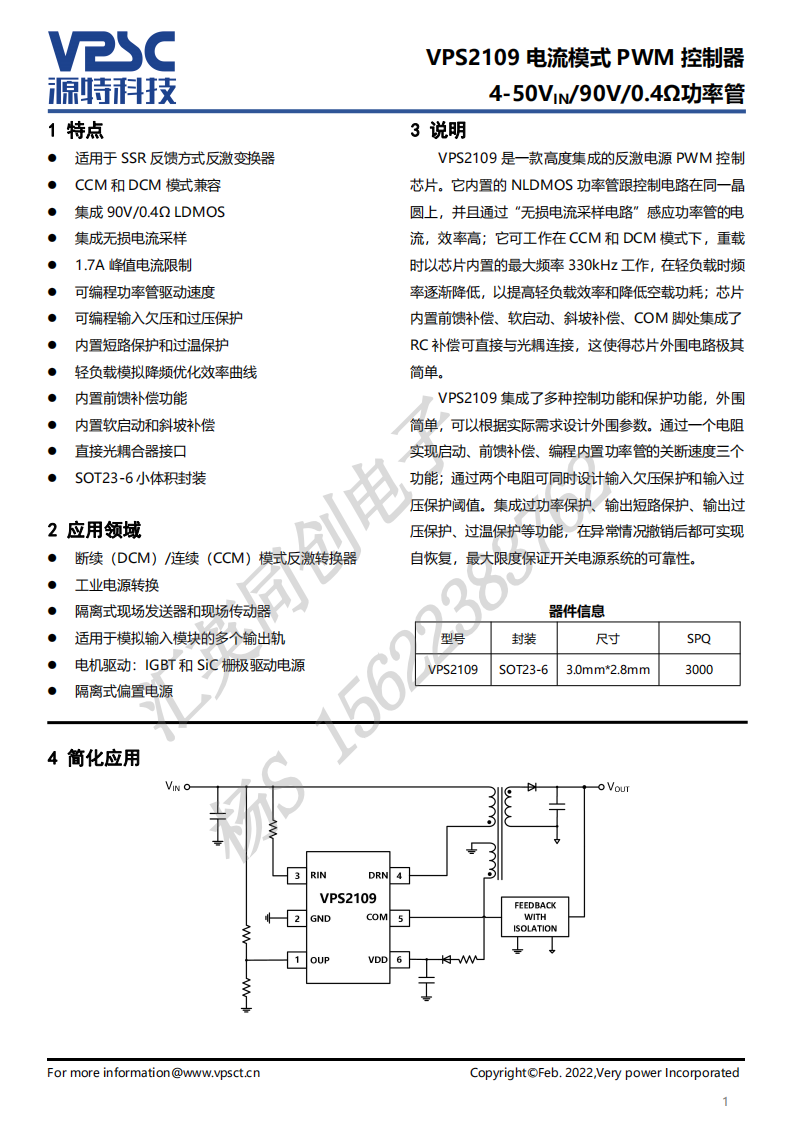

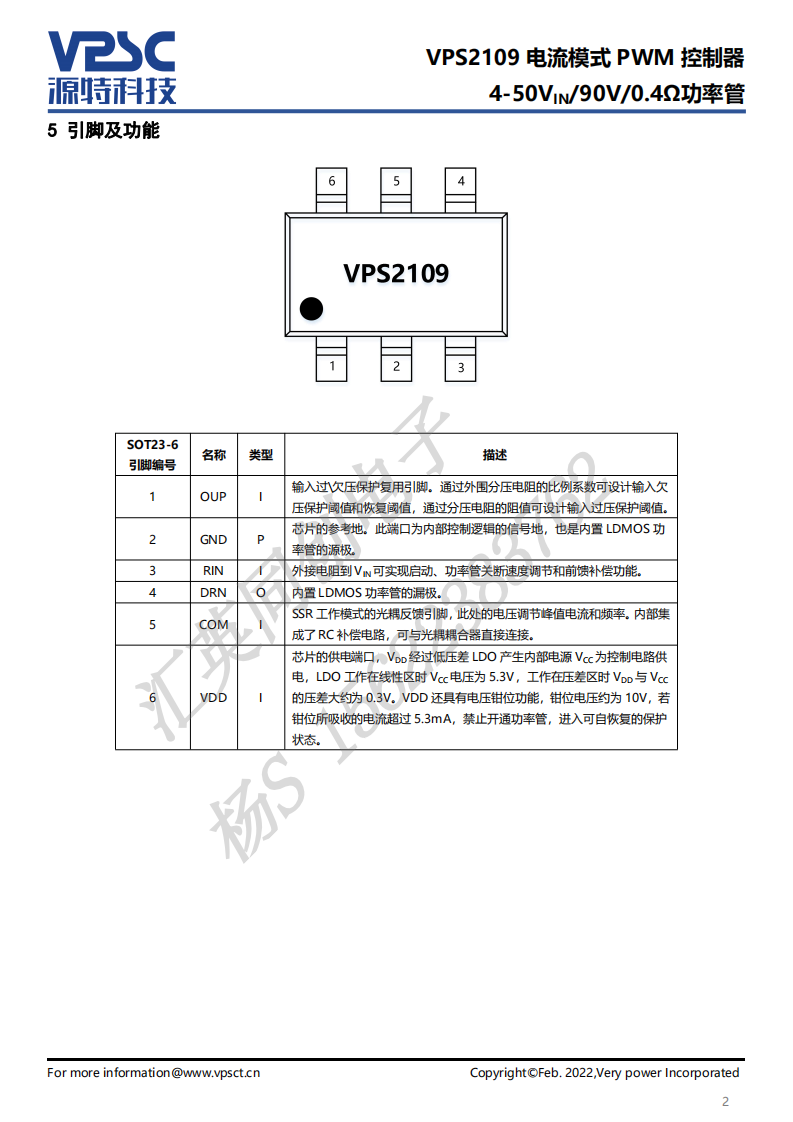

VPS2109是一款高度集成的反激电源PWM控制芯片。它内置的NLDMOS功率管跟控制电路在同一晶圆上,并且通过“无损电流采样电路”感应功率管的电流,效率高;它可工作在CCM和DCM模式下,重载时以芯片内置的最大频率330kHz工作,在轻负载时频率逐渐降低,以提高轻负载效率和降低空载功耗;芯片内置前馈补偿、软启动、斜坡补偿、COM脚处集成了RC补偿可直接与光耦连接,这使得芯片外围电路极其简单。
