意法半导体(ST)双开关反激式转换器解决方案

9小时前作者：意法半导体(ST)

225

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

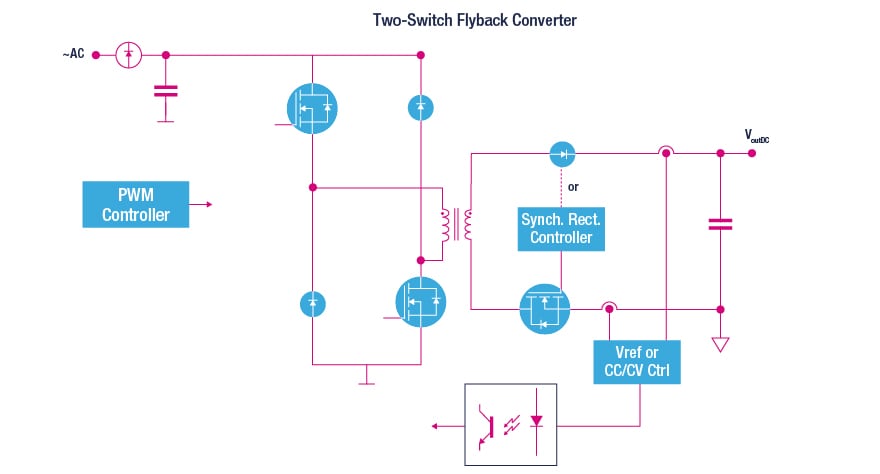

在双开关反激拓扑中，为了克服传统反激拓扑的局限性，我们为其增加了高侧功率MOSFET（位于输入电压轨和变压器之间）和缓冲二极管；这是因为总电压应力将在两个晶体管之间平均分配。

双开关配置的优点此设计在高压应用（例如通过三相输入轨供电的辅助电源）中具有特别重要的作用。双开关反激拓扑还可通过两个二极管将泄漏能量回收到输入端，以便在将功率MOSFET的最大电压应力箝位到输入电压的同时提高效率并降低热应力，从而达到消除箝位损耗的目的。

我们的产品和解决方案

我们可提供一系列支持准谐振模式的控制器、功率MOSFET、二极管和保护器件，以及一系列硬件和软件开发与评估工具，用于帮助开发人员设计高效率的双晶体管反激式AC-DC转换器。
