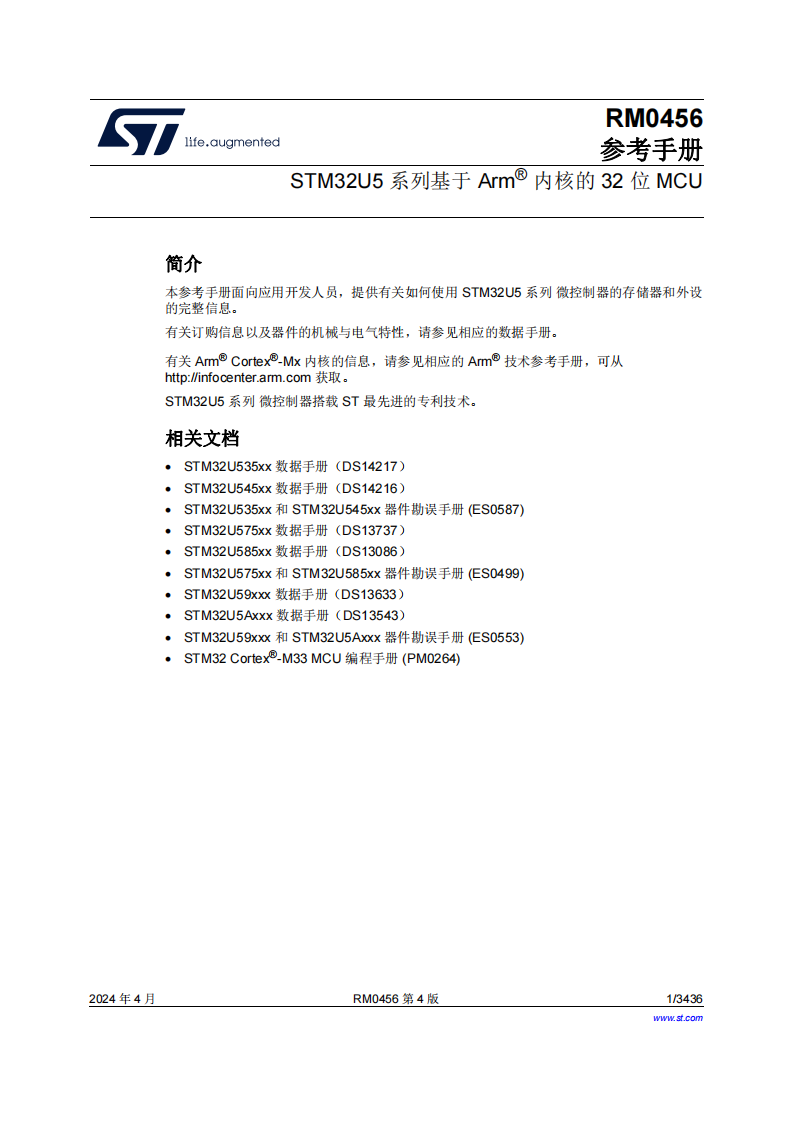

RM0456 STM32U5系列基于Arm®内核的32位MCU

简介

本参考手册面向应用开发人员，提供有关如何使用 STM32U5 系列 微控制器的存储器和外设的完整信息。

相关文档

STM32U535xx 数据手册（DS14217）

STM32U545xx 数据手册（DS14216）

STM32U535xx 和 STM32U545xx 器件勘误手册 (ES0587)

STM32U575xx 数据手册（DS13737）

STM32U585xx 数据手册（DS13086）

STM32U575xx 和 STM32U585xx 器件勘误手册 (ES0499)

STM32U59xxx 数据手册（DS13633）

STM32U5Axxx 数据手册（DS13543）

STM32U59xxx 和 STM32U5Axxx 器件勘误手册 (ES0553)

STM32 Cortex®-M33 MCU 编程手册 (PM0264)

STM32U5 系列 器件搭载 Arm®(a) Cortex®-M33 内核，该内核采用 Arm® TrustZone®。

读/写 (rw)软件可以读写该位。

只读 (r)软件只能读取该位。

只写 (w)软件只能写入该位。读取该位时将返回复位值。

读取/写入 0 清零 (rc_w0)软件可以通过读取该位或通过写入 0 将该位清零。写入 1 对该位的值无影响。

读取/写入 1 清零 (rc_w1)软件可以通过读取该位或通过写入 1 将该位清零。写入 0 对该位的值无影响。

读取/写入清零 (rc_w)软件可以通过读取该位或通过写入寄存器将该位清零。写入该位的值并不重要。

读取/读取清零 (rc_r)软件可以读取该位。读取该位时，将自动清零。写入该位对其值无影响。

读取/读取置 1 (rs_r)软件可以读取该位。读取该位时，将自动置 1。写入该位对其值无影响。

读取/置位 (rs)软件可以读取该位，也可将其置 1。写入 0 对该位的值无影响。

读/仅可写入一次 (rwo)软件仅可写入一次该位，但可随时读取该位。只能通过复位将该位返回到复位值。

切换 (t)软件可以通过写入 1 来切换该位。写入 0 无影响。

只读，写触发 (rt_w1)软件可以读取该位。写入 1 时，将触发事件，但不会影响该位的值。

保留 (Res.)保留位，必须保持复位值。

系统架构

STM32U5 系列架构基于 Arm Cortex-M33 内核，由于指令缓存可以直接访问嵌入式 Flash，执行速度显著提升。

此架构还采用 32 位多层 AHB 总线矩阵，可按下表所示互连主设备和从设备。

安全架构基于 Arm TrustZone，支持 Armv8-M 主线扩展。

通过 FLASH_OPTR 寄存器中的 TZEN 选项位激活 TrustZone 安全。

使能 TrustZone 后，SAU（安全属性单元）及 IDAU（实现定义属性单元）根据安全和非安

全状态来定义访问权限。
