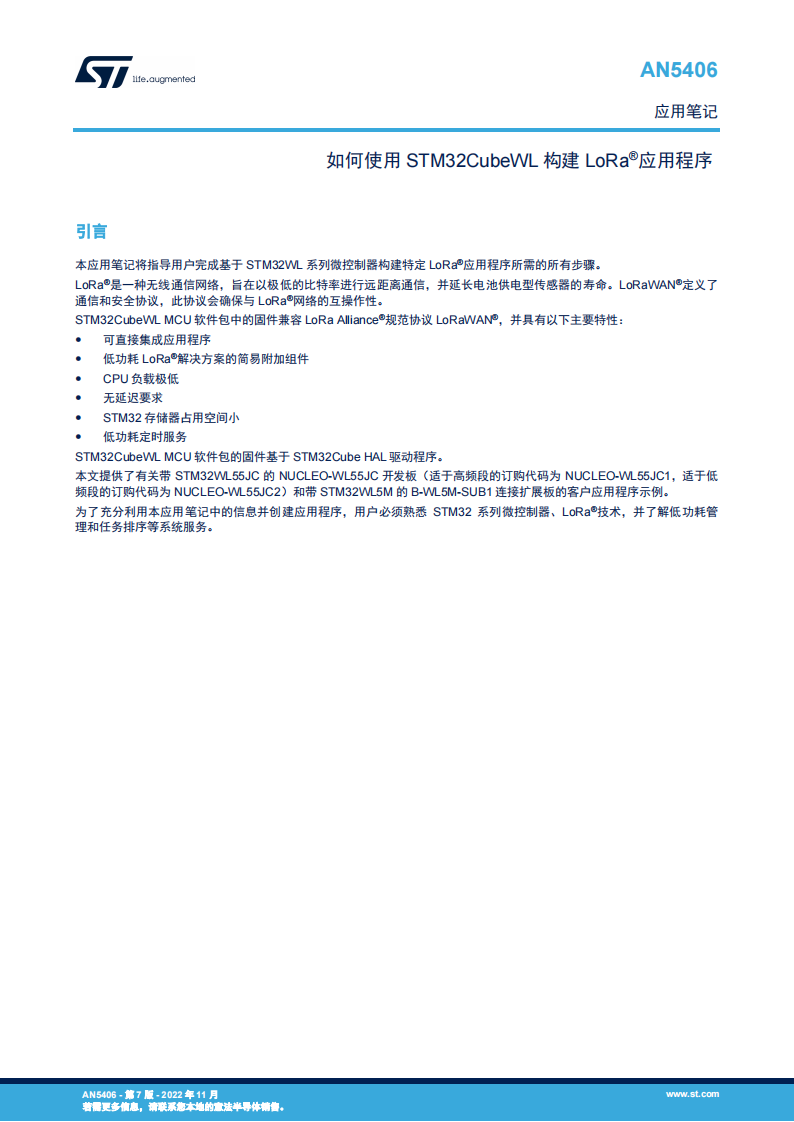

AN5406 如何使用STM32CubeWL构建LoRa®应用程序

本应用笔记将指导用户完成基于 STM32WL 系列微控制器构建特定 LoRa®应用程序所需的所有步骤。

LoRa®是一种无线通信网络，旨在以极低的比特率进行远距离通信，并延长电池供电型传感器的寿命。LoRaWAN®定义了通信和安全协议，此协议会确保与 LoRa®网络的互操作性。

STM32CubeWL MCU 软件包中的固件兼容 LoRa Alliance®规范协议 LoRaWAN®，并具有以下主要特性：

-可直接集成应用程序

-低功耗 LoRa®解决方案的简易附加组件

-CPU 负载极低

-无延迟要求

-STM32 存储器占用空间小

-低功耗定时服务

STM32CubeWL MCU 软件包的固件基于 STM32Cube HAL 驱动程序。

本文提供了有关带 STM32WL55JC 的 NUCLEO-WL55JC 开发板（适于高频段的订购代码为 NUCLEO-WL55JC1，适于低频段的订购代码为 NUCLEO-WL55JC2）和带 STM32WL5M 的 B-WL5M-SUB1 连接扩展板的客户应用程序示例。

为了充分利用本应用笔记中的信息并创建应用程序，用户必须熟悉 STM32 系列微控制器、LoRa®技术，并了解低功耗管理和任务排序等系统服务。

STM32CubeWL 在基于 Arm® Cortex®-M 处理器的 STM32WL 系列微控制器上运行。

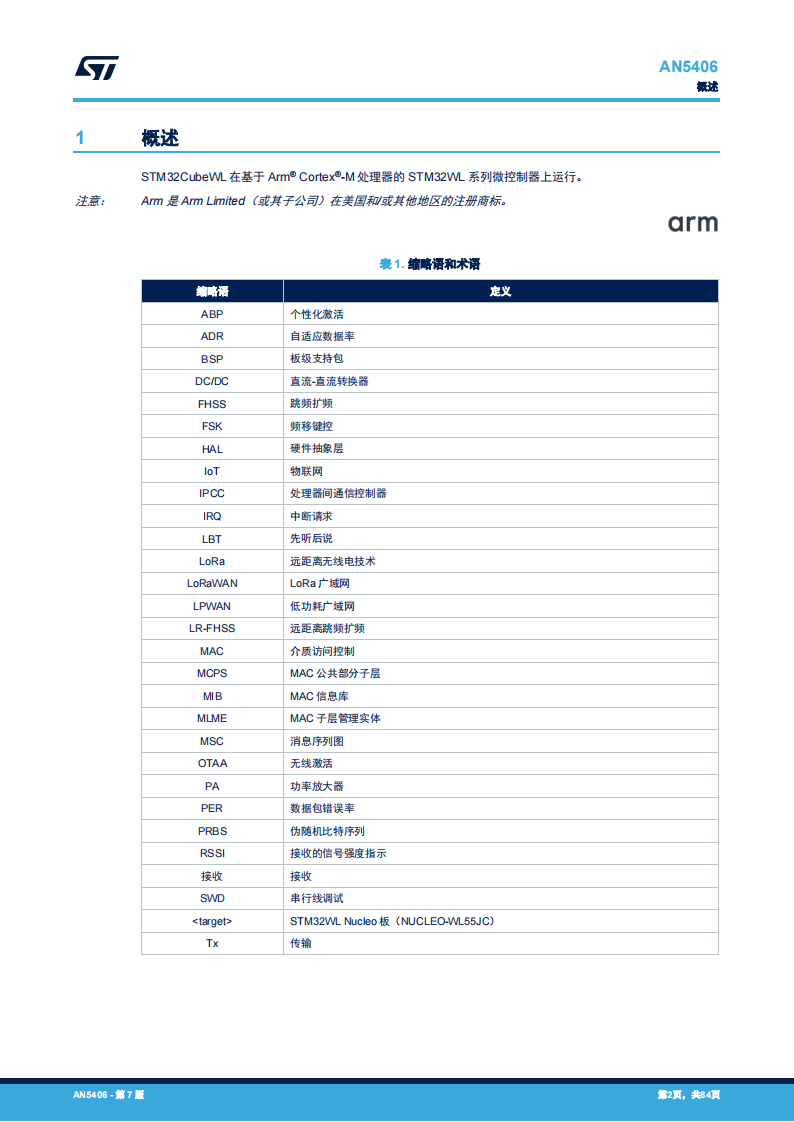

STM32CubeWL 概述

STM32CubeWL MCU 软件包的固件包括以下资源：

板级支持包：

‒STM32WL_Nucleo 驱动程序

‒B-WL5M-SUBG1 驱动程序

STM32WLxx_HAL_Driver

中间件：

‒LoRaWAN 包含：

LoRaWAN 层

LoRa 实用程序

LoRa 软件密码引擎

LoRa 状态机

‒包含无线电和 radio_driver 接口的 SubGHz_Phy 层中间件

LoRaWAN 应用程序：

‒LoRaWAN_AT_Slave（单核及双核）

‒LoRaWAN_End_Node（单核、双核、使用 FreeRTOS 的单核以及使用 FreeRTOS 的双核）

SubGHz_Phy 应用程序：

‒SubGHz_Phy_PingPong（单核及双核）

‒SubGHz_Phy_Per（单核）

‒SubGHz_Phy_AT_Slave（单核）

‒SubGHz_Phy_LrFhss（单核）

另外，此应用程序还提供与以下设备的高效系统集成：

调度器，用于在后台执行任务并在没有活动时进入低功耗模式

定时器服务，为应用提供在 RTC 上运行的虚拟定时器（在停止和待机模式下）
