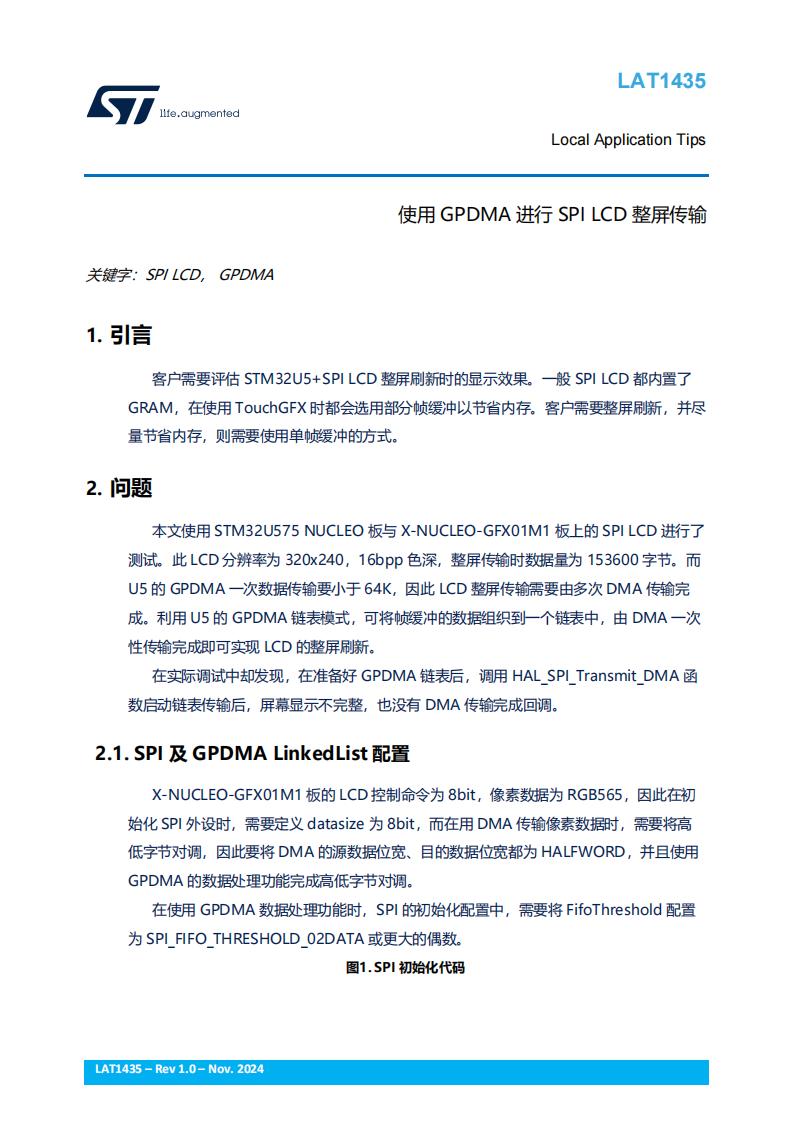

LAT1435 使用 GPDMA 进行 SPI LCD 整屏传输

1、引言

客户需要评估 STM32U5+SPI LCD 整屏刷新时的显示效果。一般 SPI LCD 都内置了GRAM，在使用 TouchGFX 时都会选用部分帧缓冲以节省内存。客户需要整屏刷新，并尽量节省内存，则需要使用单帧缓冲的方式。

2、问题

本文使用 STM32U575 NUCLEO 板与 X-NUCLEO-GFX01M1 板上的 SPI LCD 进行了测试。此 LCD 分辨率为 320x240，16bpp 色深，整屏传输时数据量为 153600 字节。而U5 的 GPDMA 一次数据传输要小于 64K，因此 LCD 整屏传输需要由多次 DMA 传输完成。利用 U5 的 GPDMA 链表模式，可将帧缓冲的数据组织到一个链表中，由 DMA 一次性传输完成即可实现 LCD 的整屏刷新。

在实际调试中却发现，在准备好 GPDMA 链表后，调用 HAL_SPI_Transmit_DMA 函数启动链表传输后，屏幕显示不完整，也没有 DMA 传输完成回调

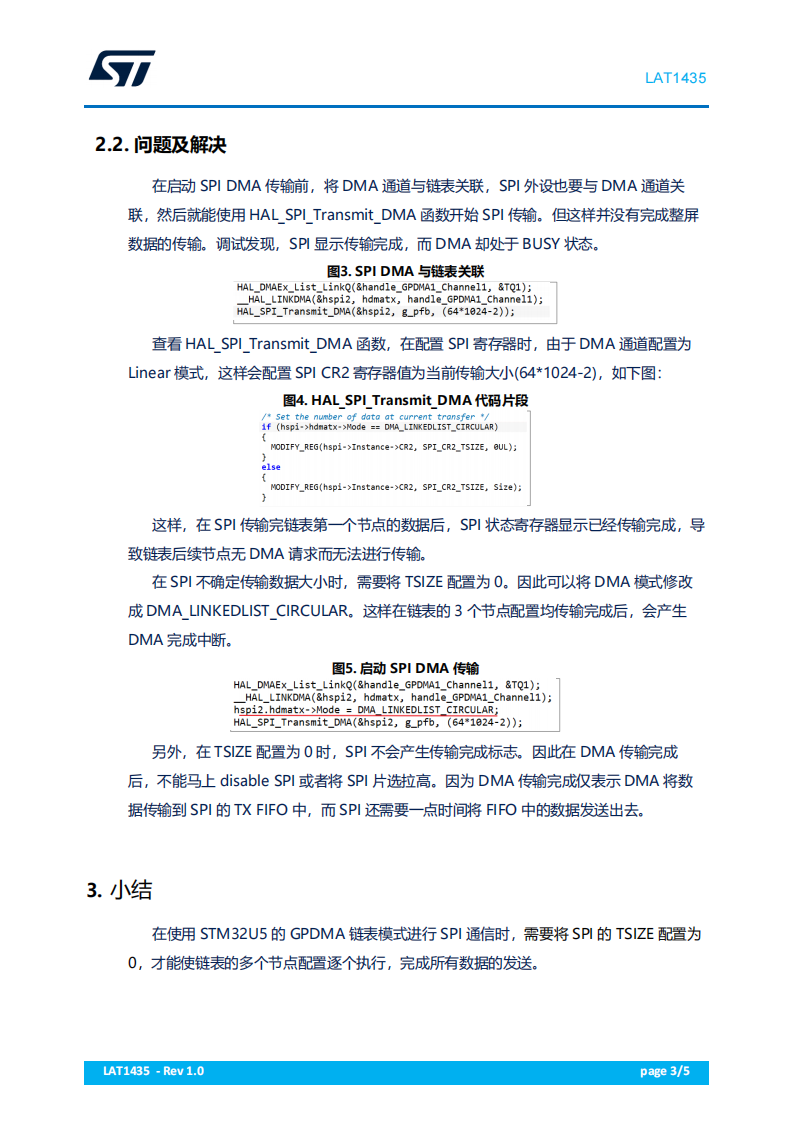

3、小结

在使用 STM32U5 的 GPDMA 链表模式进行 SPI 通信时，需要将 SPI 的 TSIZE 配置为0，才能使链表的多个节点配置逐个执行，完成所有数据的发送。
