LAT1406 STM32F7 在800x480及24位色深显示撕裂问题的分析和解决

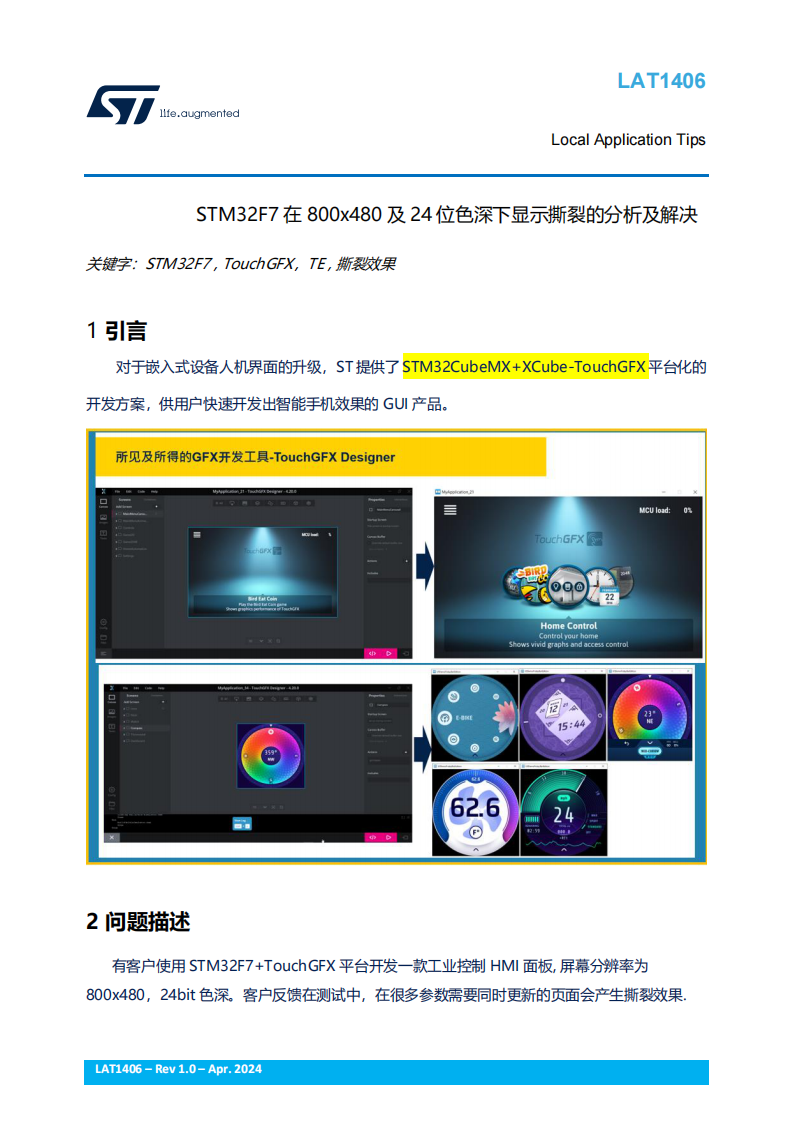

1、引言

对于嵌入式设备人机界面的升级，ST提供了 STM32CubeMX+XCube-TouchGFX 平台化的开发方案，供用户快速开发出智能手机效果的 GUI 产品

2、问题描述

有客户使用 STM32F7+TouchGFX 平台开发一款工业控制 HMI 面板, 屏幕分辨率为800x480，24bit 色深。客户反馈在测试中，在很多参数需要同时更新的页面会产生撕裂效果.

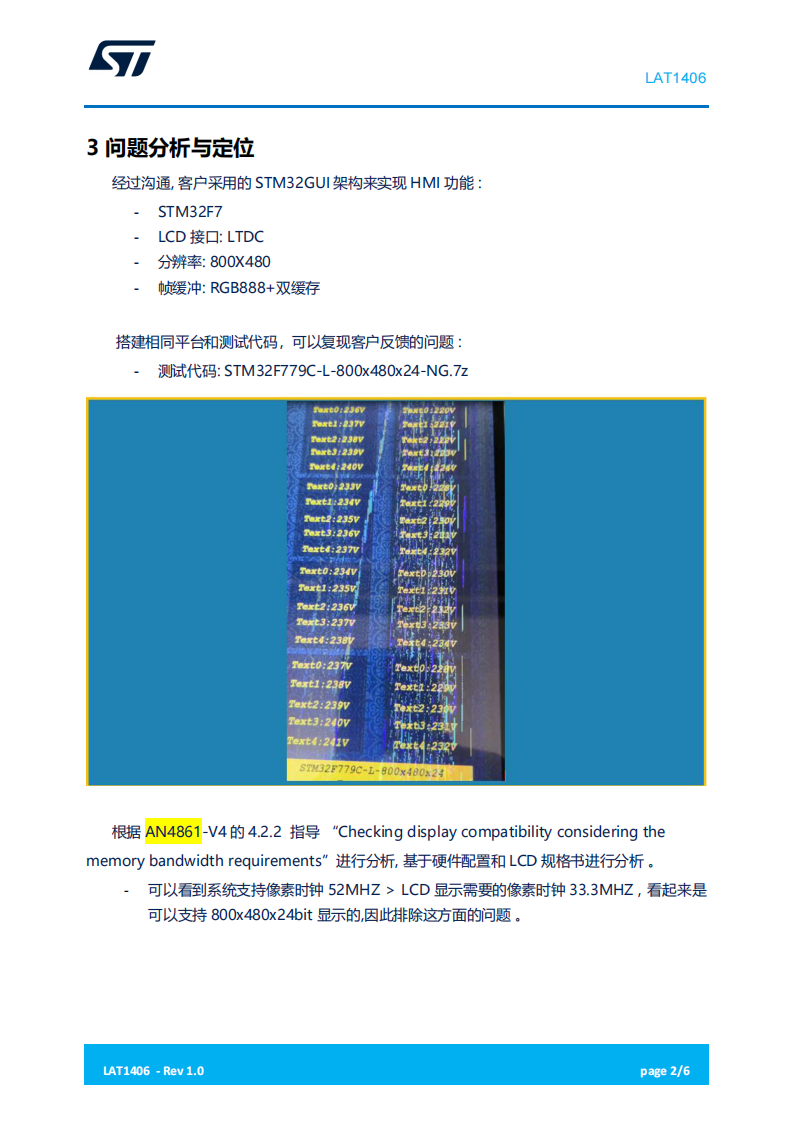

3、问题分析与定位

经过沟通, 客户采用的 STM32GUI 架构来实现 HMI 功能 :

- STM32F7

- LCD 接口: LTDC

- 分辨率: 800X480

- 帧缓冲: RGB888+双缓存

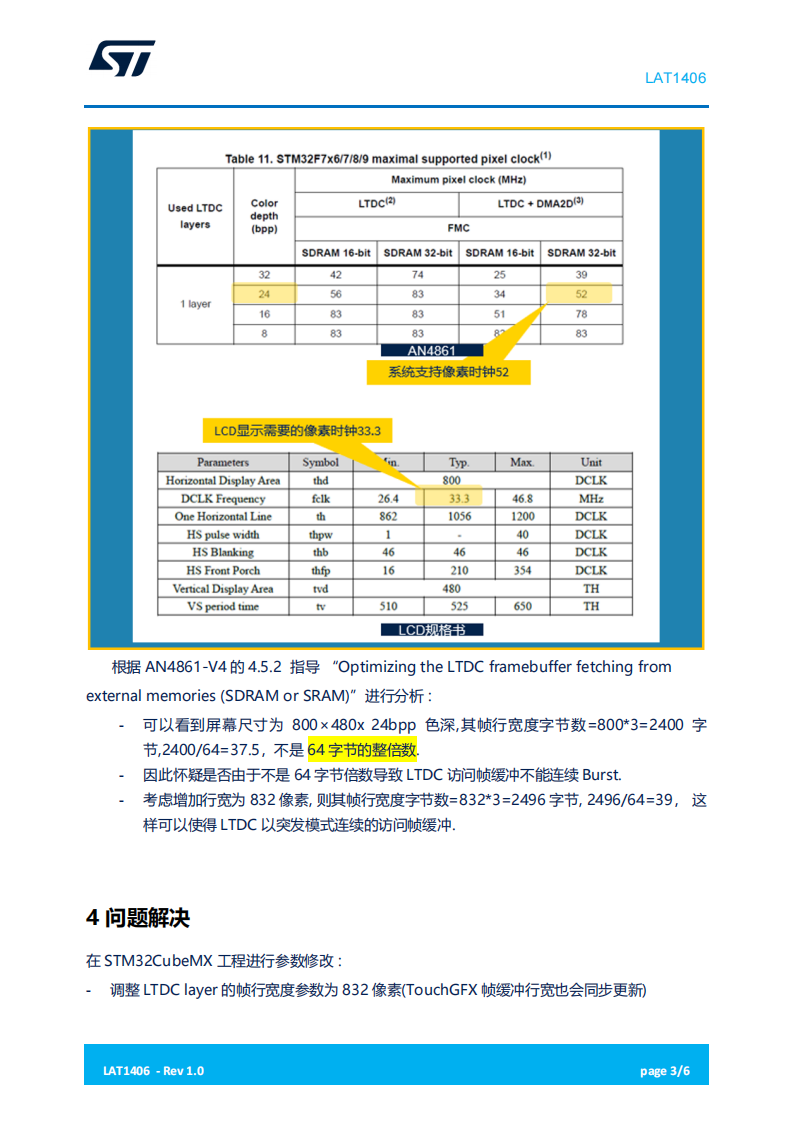

4、问题解决

在 STM32CubeMX 工程进行参数修改 :

- 调整 LTDC layer 的帧行宽度参数为 832 像素(TouchGFX 帧缓冲行宽也会同步更新)

- 经过测试，在更新帧行宽像素为 832 后并重新编译工程,撕裂显示效果就消失了。

- 附件的代码供参考：

o STM32F779C-L-800x480x24-OK.7z
