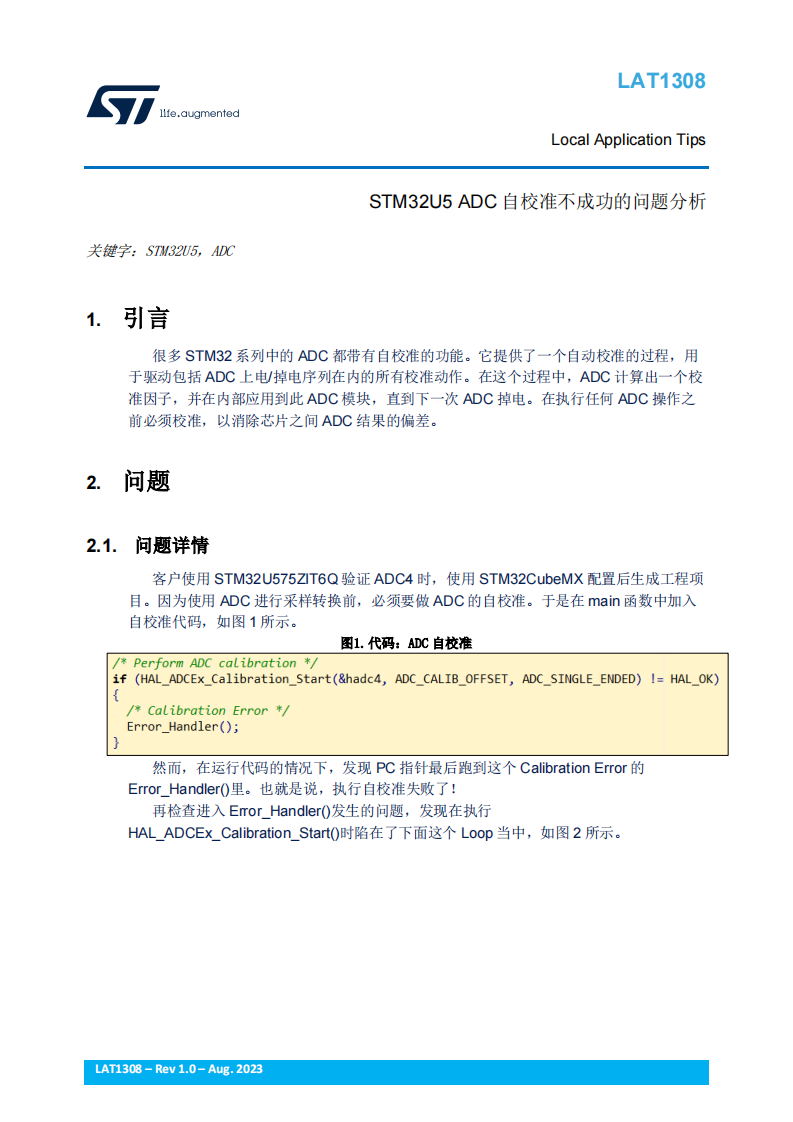

LAT1308 STM32U5 ADC自校准不成功的问题分析

引言

很多 STM32 系列中的 ADC 都带有自校准的功能。它提供了一个自动校准的过程，用于驱动包括 ADC 上电/掉电序列在内的所有校准动作。在这个过程中，ADC 计算出一个校准因子，并在内部应用到此 ADC 模块，直到下一次 ADC 掉电。在执行任何 ADC 操作之前必须校准，以消除芯片之间 ADC 结果的偏差。

问题

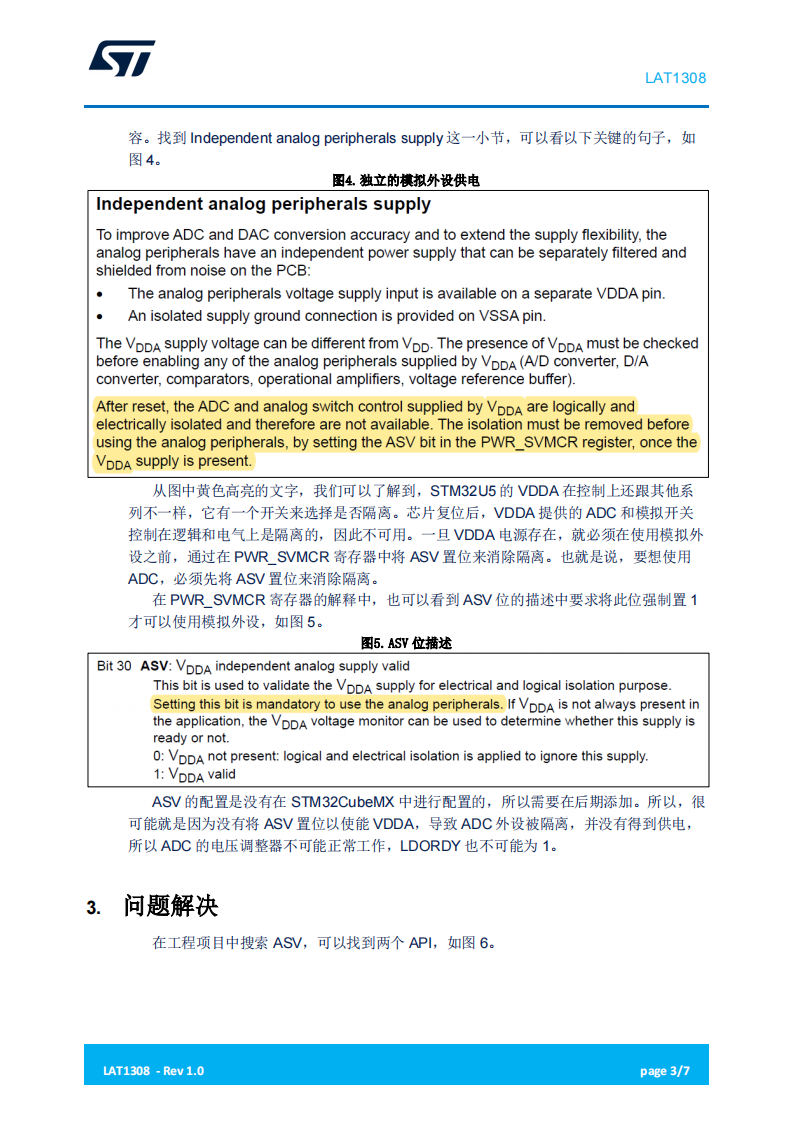

问题解决

在工程项目中搜索 ASV，可以找到两个 API。

小结

在 STM32U5 中，为了更好地控制功耗，ADC 中加入电压调整器和 VDDA 隔离功能。这与以往的 STM32 有所不同，需要注意一下。使用 ADC 等模拟外设前，需要注意将PWR_SVMCR 寄存器中将 ASV 置位来消除隔离。

其实不仅仅是 VDDA 可以隔离，VDDIO2 也是可以的，通过 PWR_SVMCR 寄存器的IO2SV 位进行控制。
