低压大电流散热困难、超小型化集成受限、高频低纹波设计复杂是高清机顶盒、液晶电视、笔记本电脑供电领域的核心痛点。作为设备供电的核心组件，电源管理芯片的稳压、稳流、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY8816 电源管理芯片。
一、原生集成：一体化架构设计，适配高清机顶盒、LCD TV、笔记本电脑需求
SY8816 并非简单的控制电路与功率器件的组合拼接，而是立足于高清机顶盒、LCD TV、笔记本电脑全场景需求的一体化原生架构设计。芯片集成 35mΩ 上管与 15mΩ 下管超低导通电阻同步功率 MOSFET，内置 1.2MHz 固定高频控制电路，集成内部软启动电路，配置 0.6V 高精度反馈参考电压模块，增设电源良好指示功能，集成过流、欠压、过热三重保护单元，支持 100% 压差工作模式，内置内部补偿电路。在 DFN2x2-8 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配高清机顶盒、LCD TV、笔记本电脑的一站式解决方案。
二、五大核心技术亮点，破解高清机顶盒、LCD TV、笔记本电脑设计痛点

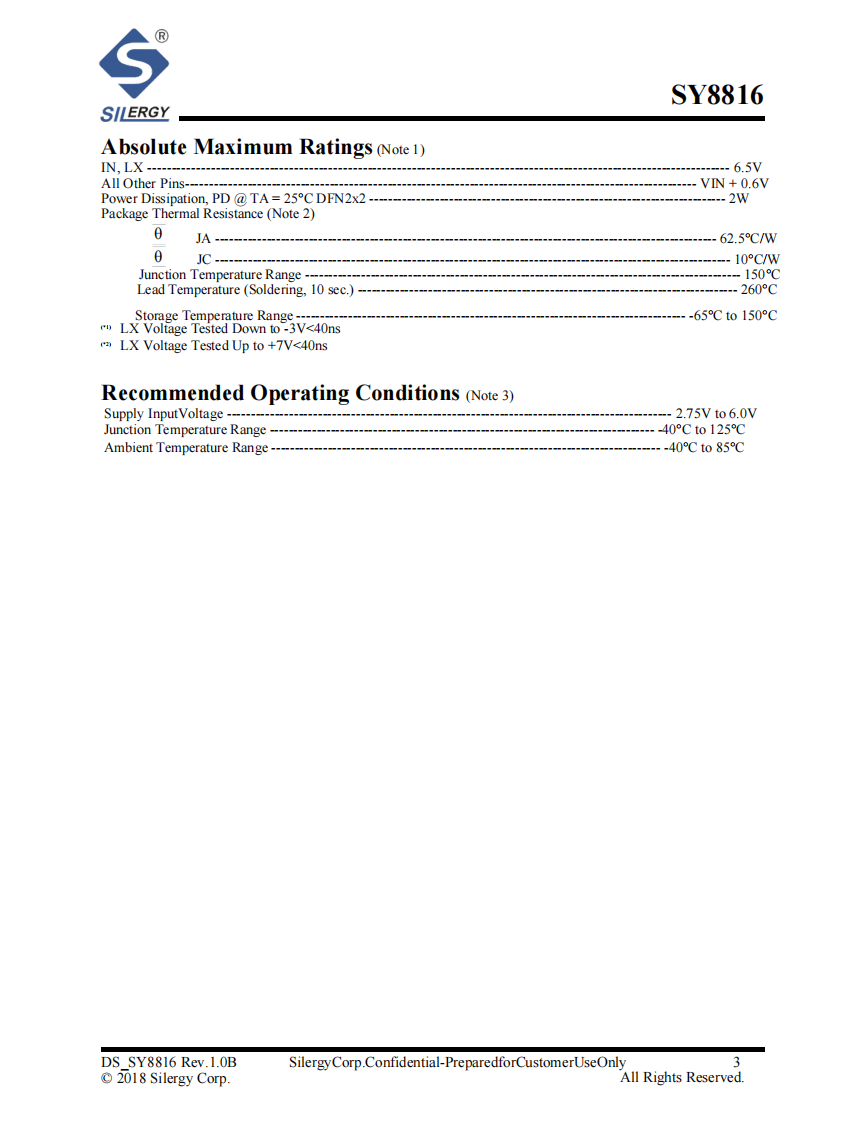

SY8816 输入电压范围为 2.75V 至 6V，具备 6A 连续输出电流能力，峰值电流限制 7.5A，开关频率固定为 1.2MHz，内部集成超低导通电阻同步 MOSFET 与完整保护电路，采用 DFN2x2-8 超小型化封装。
亮点一：核心精准调控技术
SY8816 搭载 0.6V 高精度反馈参考电压，输出电压可通过反馈电阻分压灵活配置，EN 引脚上升阈值 1.2V、下降阈值 0.4V，输入 UVLO 阈值 2.7V，可实现低压工况下输出电压的精准稳定调节。
亮点二：全工况高效运行控制
SY8816 集成 35mΩ 上管与 15mΩ 下管超低导通电阻同步开关，有效降低导通损耗，1.2MHz 固定高频工作模式缩小外围器件体积，转换效率最高可达 94%，保障全负载区间高效运行。
亮点三：输出性能优化功能
SY8816 内置内部软启动电路限制上电浪涌电流，支持 100% 压差工作模式适配低压差应用场景，集成内部补偿电路实现快速负载瞬态响应，大幅优化输出稳定性与动态性能。
亮点四：超低启动与静态功耗
SY8816 关断模式供电电流低于 0.1μA，静态电流典型值 60μA，输入电压低至 2.75V 即可启动，极低的静态与关断功耗，完美适配便携设备低功耗待机与节能运行场景。
亮点五：全维度硬件安全保护
SY8816 具备逐周期过流保护功能，内置输入欠压锁定保护，配置 150℃过热关断保护且具备 15℃回滞，支持输出短路保护，全方位保障芯片与终端供电系统安全运行。
三、产品核心价值与定位
总体而言，SY8816 绝非一款简单的 “电源管理芯片”，而是矽力杰针对高清机顶盒、LCD TV、笔记本电脑应用场景，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。SY8816 可应用于高清机顶盒、LCD TV、笔记本电脑等场景。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY8816 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的机顶盒、液晶电视、笔记本电脑产品在消费电子应用领域实现更高效、更可靠的落地。在低压大电流、超小型化、高频低纹波成为消费电子电源芯片主流趋势的当下，SY8816 凭借 6A 大电流输出、1.2MHz 高频、DFN2x2-8 超小封装特性，大幅降低消费电子低压大电流电源设计难度与布局空间，是消费电子终端供电场景的优选器件。
