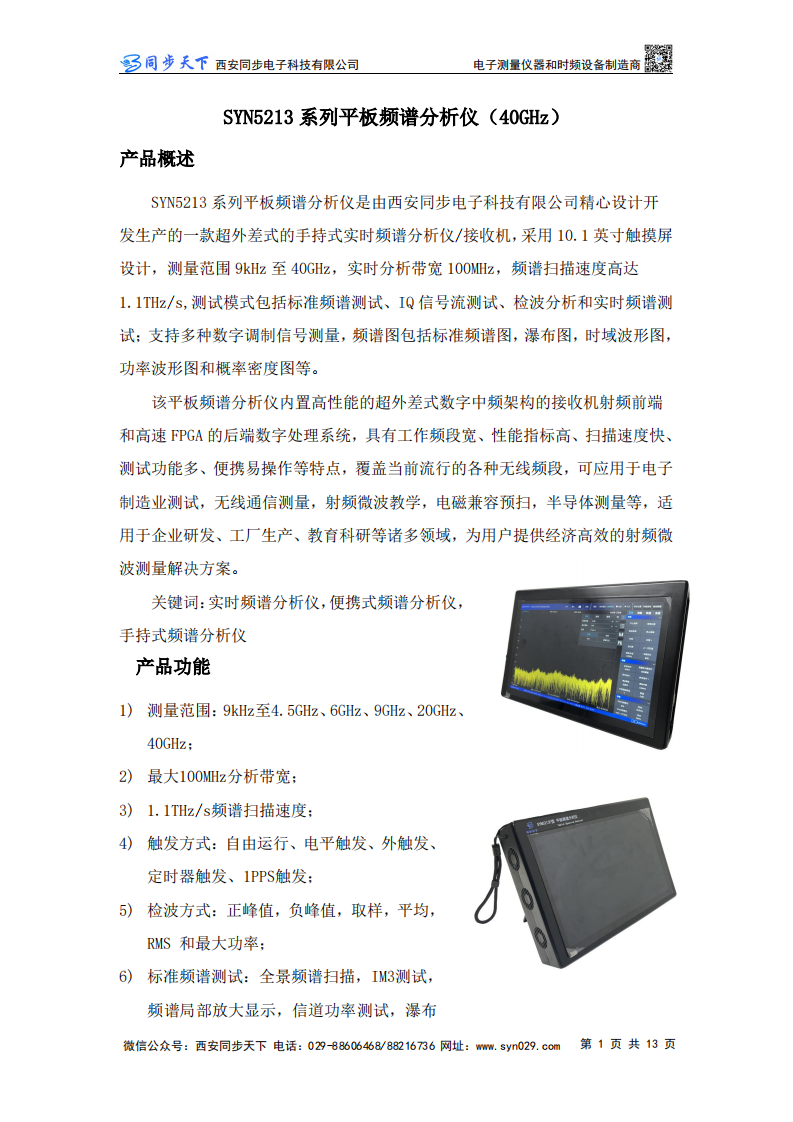

SYN5213 系列平板频谱分析仪（40GHz）

628.30 KB

一、原理

用来观测射频信号功率随频率分布，把时域电信号转换成频域图谱，直观看出：频率、幅值、杂波、谐波、干扰信号，射频行业基础测量仪器。

分类：台式、手持、平板式、模块化。

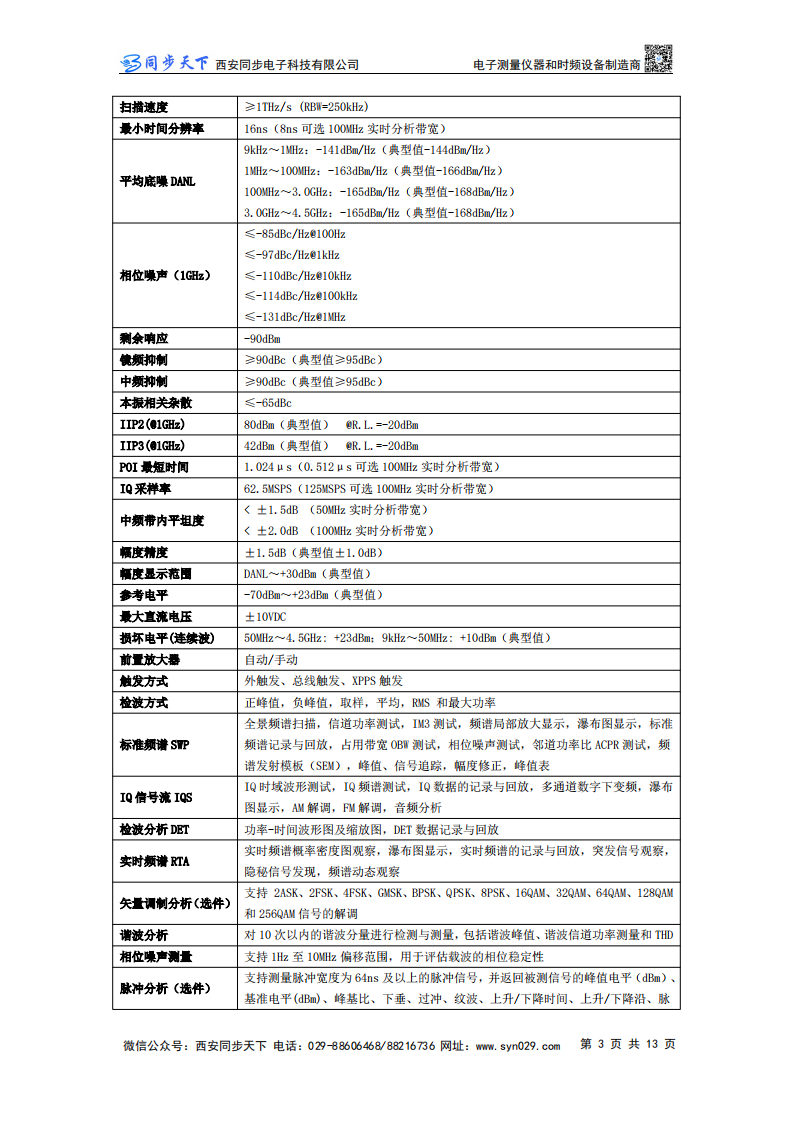

二、关键指标

频率范围：常用 9kHz～6GHz/8GHz/18GHz/26.5GHz/40GHz，物联网、WiFi、5G 多用 6GHz 以内；雷达微波选用 18GHz 以上。
RBW 分辨率带宽：决定分辨邻近信号能力，越小分辨率越高（0.1Hz~1MHz）。
底噪 DANL：越低灵敏度越好，常规 - 150~-165dBm/Hz，测微弱小信号。
实时带宽 RTBW：实时频谱标配，抓瞬态脉冲、跳频、间歇性干扰。
跟踪源 TG（选配）：测线缆损耗、天线驻波、滤波器插损。
