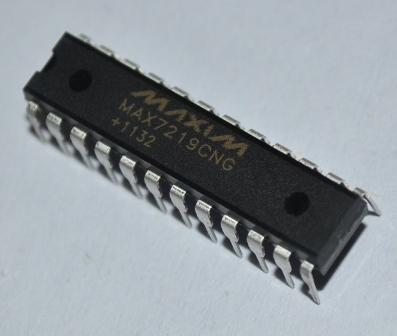

MAX7219 是美国MAXIM 公司推出的多位LED 显示驱动器，采用3 线串行接口传送数据，可直接与单片机接口连接，用户能方便修改其内部参数，以实现多位LED 显示。它内含硬件动态扫描电路、BCD译码器、段驱动器和位驱动器。此外，其内部还含有8X8 位静态RAM,用于存放8 个数字的显示数据。显然，它可直接驱动64 段LED点阵显示器。当多片MAX7219 级联时，可控制更多的LED 点阵显示器。显示的数据通过单片机数据处理后，送给MAX7219 显示。接下来，详细为你说下MAX7219引脚及功能 MAX7219使用方法
1.MAX7219引脚及功能
1 10MHz连续串行口
2 独立的LED段控制
3 数字的译码与非译码选择
4 150μA的低功耗关闭模式
5 亮度的数字和模拟控制
6 高电压中断显示
7 共阴极LED显示驱动
8 限制回转电流的段驱动来减少EMI（MAX7221）
9 SPI, QSPI, MICROWIRE串行接口（MAX7221）
10 24脚的 DIP和 SO 封装
2.MAX7219使用方法
我们的 CPU 只须三根线就可以控制 MAX7219,这三根线是: DIN(第一脚),CS(第 12 脚),CLK(第 13 脚)。 DIN 是数据输入脚,我们要显示的数据就是通过这根线发送到 MAX7219 的; CS 是片选脚,MCU 通过把该脚电平拉低来选中 MAX7219,戒者说 MAX7219 通过判断该引脚是否为低电平来 使能该芯片。
