温漂搞不定？晶科鑫7X系列TCXO温补晶振选型指南

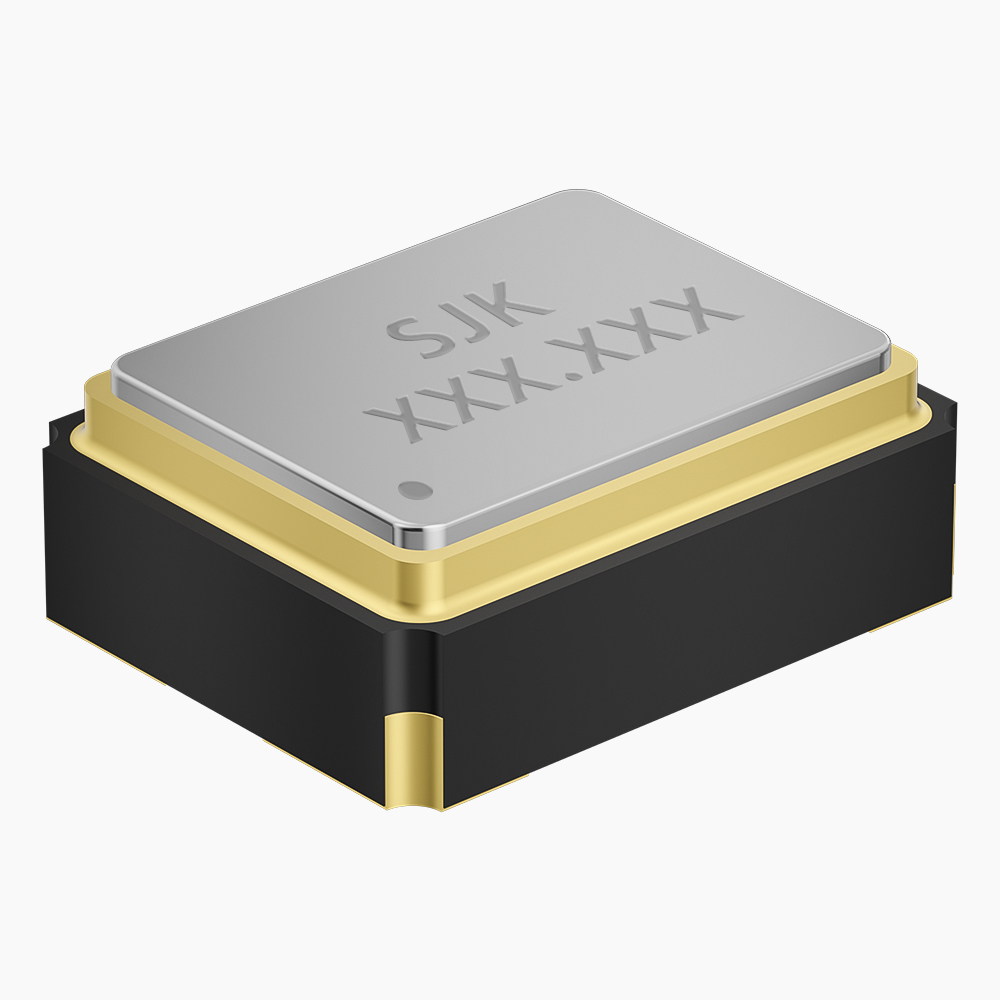

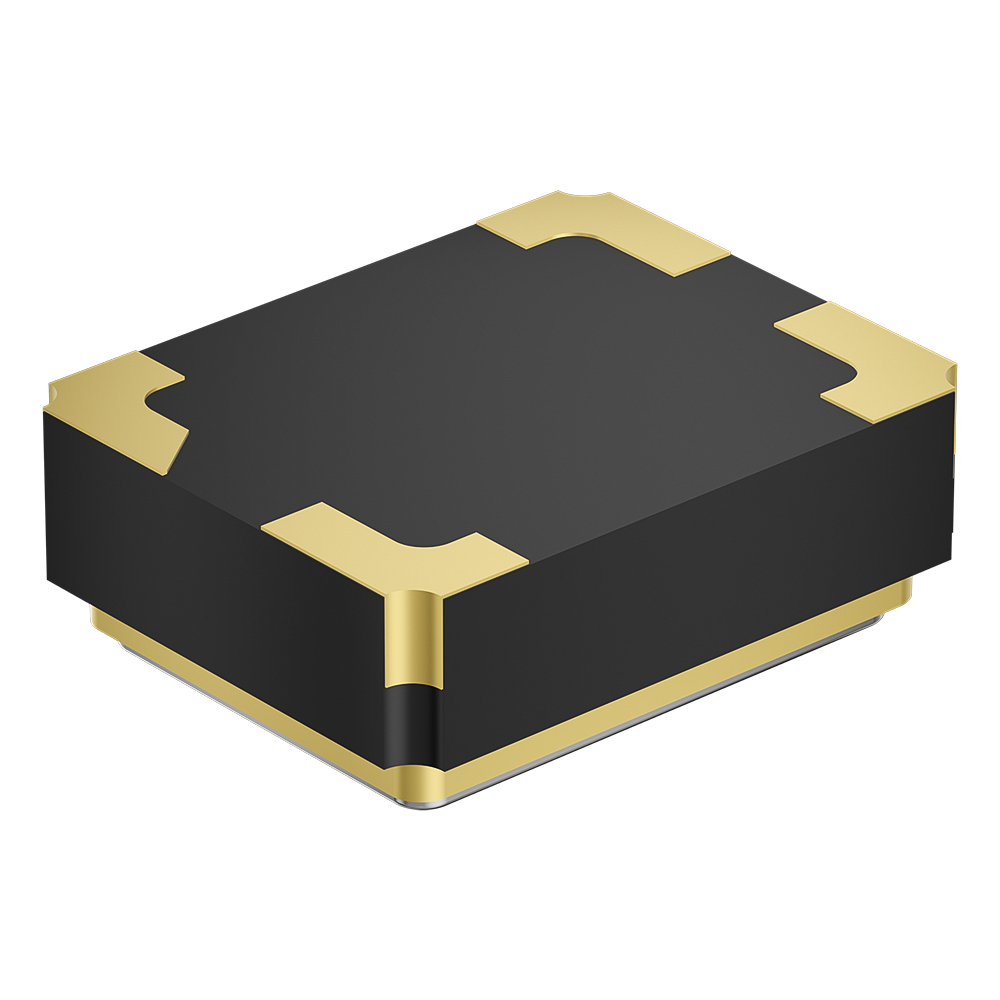

产品概述：7X系列 SMD 2016 TCXO/VC-TCXO

深圳市晶科鑫实业有限公司（SJK）推出的7X系列温补晶体振荡器（TCXO），是专为空间受限、功耗敏感且对频率稳定性有严格要求的现代电子设备而设计的核心器件。该系列产品采用超微型SMD 2016封装，代表了SJK在微型化频率控制技术领域的最新成果，完美融合了高精度与低功耗特性。

作为国家专精特新“小巨人”企业的拳头产品，7X系列TCXO依托SJK近40年的晶体研发经验，结合国内领先的晶片抛光与镀膜技术（晶片尺寸精度可达±0.0018mm以内），在极小的体积内实现了出色的温度补偿性能，为5G通信、物联网和可穿戴设备提供了理想的时钟解决方案。

核心参数与技术规格

产品特性与技术优势

1. 超微型化设计，极致空间利用

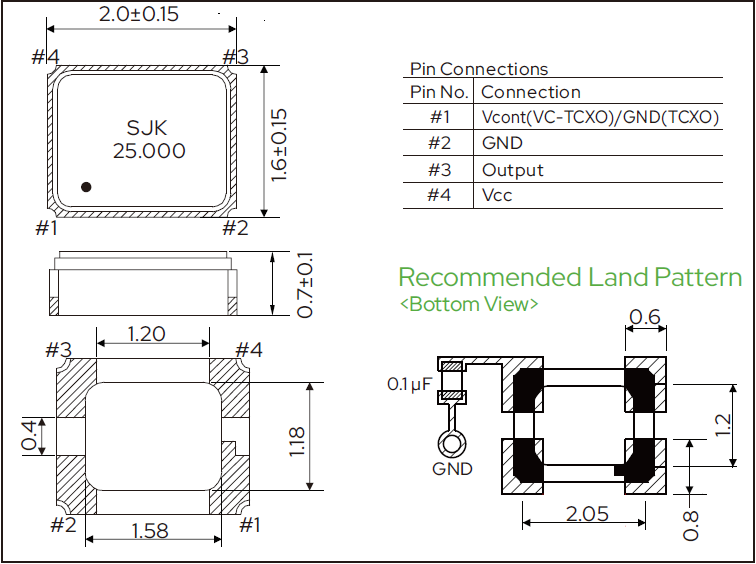

   7X系列采用2.0×1.6×0.75mm的2016封装，是目前行业内主流的微型TCXO尺寸之一。这种单封装结构设计极大地节省了PCB布板面积，特别适合高密度集成的电子产品，如智能手机、智能手表、TWS耳机等可穿戴设备。
2. 宽频范围与低压运行
   支持10MHz至52MHz的宽频率范围，覆盖主流通信频段需求。工作电压低至1.8V，能够与低功耗芯片组直接匹配，显著延长便携设备的电池续航时间。
3. 卓越的温度稳定性
   通过先进的温度补偿电路设计，7X系列在全温区（-30~+85℃）内可实现低至±0.5ppm的频率稳定度。这一性能远超普通晶振，确保设备在极端环境温度变化下仍能保持精准的时钟同步。
4. 低相位噪声，高信号纯度
   相位噪声低至-130dBc/Hz @1KHz，为射频前端提供纯净的参考时钟，有助于提升无线通信系统的接收灵敏度和信噪比。
5. 可选VC功能，灵活适配系统需求
   支持电压控制温补晶振（VC-TCXO）功能选项，用户可通过外部电压微调输出频率，满足锁相环（PLL）等闭环控制系统对频率精细调整的需求。
6. 绿色环保，全生命周期可靠
   全系列产品通过SGS绿色环保认证，符合RoHS和Pb Free标准，并获得碳足迹认证证书，从材料选型到生产工艺均遵循高可靠性设计原则。
7. 自动化生产支持
   卷轴编带包装设计，适用于高速自动化贴片机和回流焊工艺，满足大规模量产对工艺一致性和效率的要求。

典型应用场景

1. 移动通信设备
   • 智能手机/平板电脑：为4G/5G射频前端提供稳定的本振信号，确保通信质量
   • 无线模块：GSM、WCDMA、LTE、WiMAX等通信模组的核心时钟源

2. 卫星导航系统（GNSS）

• GPS/北斗接收机：提供高精度时间基准，加快卫星信号捕获速度，提高弱信号环境下的定位精度
• 手持导航设备：满足户外便携设备对低功耗和小体积的双重需求

3. 物联网（IoT）与智能家居

• 智能传感器节点：在低功耗宽温区环境下提供可靠时钟
• 智能网关/路由器：确保无线连接（Wi-Fi、蓝牙、Zigbee）的时钟同步

4. 可穿戴智能设备

• 智能手表/手环：超小封装完美适配穿戴产品内部空间
• 健康监测设备：为生物信号采集提供精准时序控制

5. 汽车电子

• 车载通信模块（T-BOX）：满足车规级环境适应性要求
• 智能座舱系统：为多媒体娱乐系统提供稳定时钟

6. 工业无线通信

• 工业无线电通信设备：在工业现场复杂电磁环境中保持频率稳定
• 远程监控终端：宽温工作特性适应户外无人值守场景

结语

深圳市晶科鑫实业有限公司的7X系列TCXO温补晶振，以超微型封装、宽频低压运行、卓越温度稳定性和低相位噪声等核心优势，为5G通信、物联网、可穿戴设备等前沿应用提供了理想的国产化频率控制解决方案。依托SJK近40年的技术积淀与国家级专精特新“小巨人”的制造实力，7X系列将继续助力全球客户打造更具竞争力的电子产品。
