EOCRSS-05S施耐德经济型继电器参数设置

‌EOCRSS-05S是施耐德旗下原韩国三和品牌的经济型基础电子式过电流马达保护器，专门为中小功率电机提供核心故障保护‌，以下是详细说明：

一、核心参数与规格

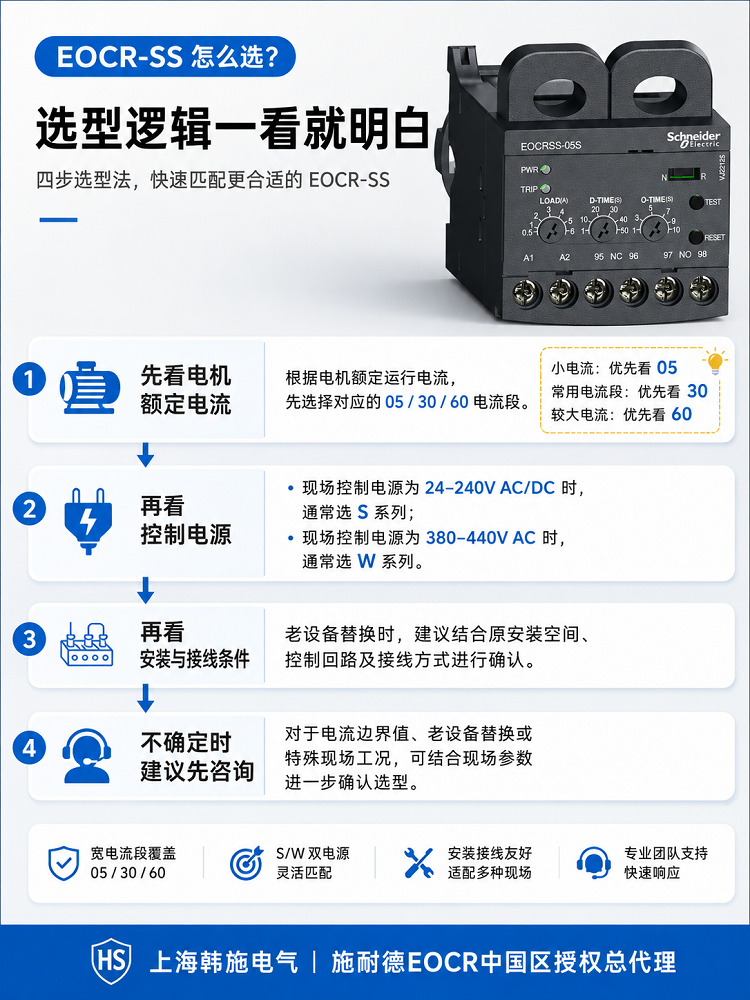

1. ‌电流范围‌：保护电流覆盖‌0.5-6A‌，专为小功率电机设计
2. ‌工作电压‌：标准S型支持‌24-240V AC/DC‌，W型支持‌380-440V AC‌
3. ‌保护功能‌：覆盖‌过载、堵转、缺相‌三大电机核心故障，可适配单相/三相负载
4. ‌调节参数‌：启动时间(D-time)0.2-30秒可调，过载跳闸时间(O-time)0.2-10秒可调，支持模式切换

二、核心功能特点

1. ‌高性价比设计‌：仅保留核心保护功能，砍掉测量、通信等高级功能，成本优化适合预算有限场景，是替换传统热继电器的理想方案
2. ‌操作直观便捷‌：电机额定电流通过旋钮连续可调，动作时间等参数通过拨码开关选择，无需工具；多色LED指示灯清晰指示运行和故障状态，现场排查方便
3. ‌安装灵活紧凑‌：支持标准35mm导轨安装或螺钉固定，体积小巧节省控制柜空间，可直接替换旧款热继电器无需改线
4. ‌适配性强‌：启动时间和过载动作时间可单独调节，能适配不同负载的启动特性，避免误触发

参数设置完成后必须做测试验证：

1. ‌自检测试‌：长按面板TEST按钮，正常结果为：保护器立即动作，红色TRIP灯长亮，外部接触器断开，电机停止；测试结束后按RESET键或断电重启即可恢复待机。
2. ‌常见异常排查‌
   • 启动即跳闸：说明D-Time设置过短，增加2-3秒即可。
   • 运行中随机脱扣：说明LOAD值设定过低或O-Time过短，重新校准电流基准即可。

特殊工况补偿（针对承德本地环境适配）

• ‌高温补偿‌：环境温度超过40℃时，将LOAD设定值提高5%-8%，抵消热漂移导致的误动作。
• ‌震动校正‌：强震动工业环境下，建议每月检查一次旋钮位置，防止机械位移导致参数偏移，必要时可使用胶水固定旋钮。
