EOCR3E420-WR9 停产升级替代实施手册 上海韩施电气代理

正在使用 EOCR3E420-WR9 电动机保护器的现场，介绍停产背景、推荐替代方案、替换实施步骤及常见问题，帮助维护与采购人员顺利完成升级替换。

一、停产背景

EOCR3E420-WR9 是施耐德电气（原韩国三和 EOCR）EOCR-3E420 系列的一体式数显电动机综合保护器，控制电源 AC/DC 24V，电流保护范围 0.5~60A，具备 4-20mA 模拟量输出功能，广泛用于采用 24V 低压控制电源、需要电流远传监视的低压电动机回路。

因产品更新换代，该型号现已停产，备件供应与后续采购无法得到保障。继续使用存在断供风险，一旦保护器失效，电机将失去过载、缺相等关键保护，建议尽早安排替换。

二、替代方案介绍

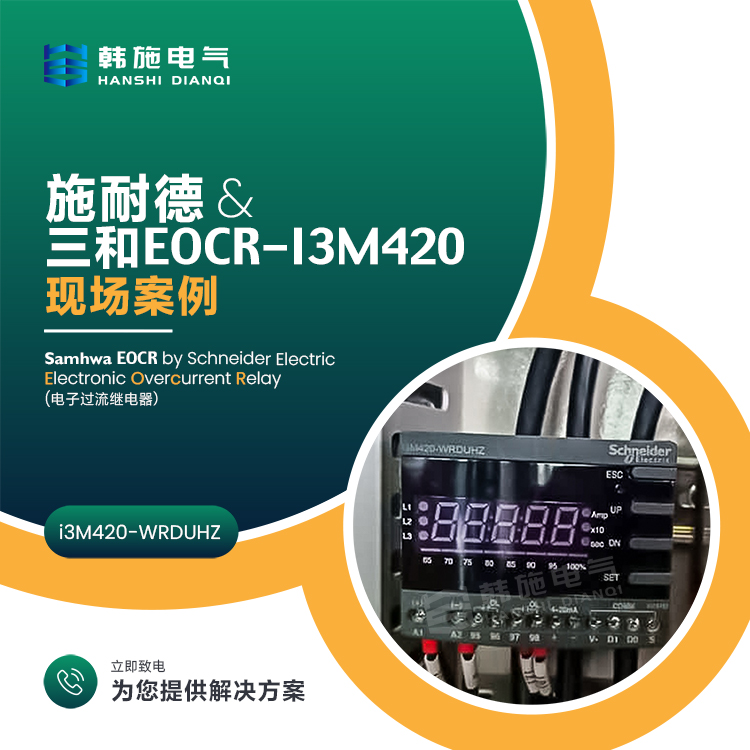

推荐替代型号为 EOCR-I3M420 系列在产新款 I3M420-WRDBWZ。新品控制电源同为 AC/DC 24V，保留 4-20mA 模拟量输出并新增 Modbus/RS-485 通信功能，保护功能与显示功能全面升级。新老产品主要参数对照如下：

对比项目

EOCR3E420-WR9（停产老品）

I3M420-WRDBWZ（替代新品）

电流范围

0.5~60A 单档覆盖

0.5~80A；超过 80A 可外接 CT 扩展

控制电源

AC/DC 24V

AC/DC 24V，与老品一致，控制回路电源无需更改

输出与通信

4-20mA 电流输出

4-20mA 电流输出＋Modbus/RS-485 通信，监控能力更强

穿线方式

窗口型穿线

窗口型（W）穿线，穿线方式一致

保护功能

过载、缺相、堵转等

过载、欠电流、缺相、逆相、堵转、电流不平衡等，故障原因可查询

 三、替换实施步骤

记录原参数：替换前记录老品的电流整定值、启动延时（D-Time）、动作时间（O-Time）及 4-20mA 输出与上位系统的量程对应关系。

确认选型：电机电流 0.5~80A 范围内直接选用 I3M420-WRDBWZ；超过 80A 的回路需外接电流互感器，订货时注明 CT 规格。

核对安装接线：确认控制电源为 AC/DC 24V，核对新品外形尺寸、窗口型穿线路径、输出触点形式与端子编号（如 95-96/97-98），按新品说明书完成安装接线。

整定与试验：按电机与负载特性在新品上重新整定各项参数，校验 4-20mA 输出与上位系统显示，并做动作试验确认保护功能正常后投入运行。

四、常见问题解答

问：原控制电源是 24V，新品能直接用吗？

答：可以。新品 I3M420-WRDBWZ 控制电源同为 AC/DC 24V，交直流通用，与老品完全一致，控制回路无需改动。若现场为 100-240V 供电场合，则应改选 I3M420-WRDUWZ。

问：原来 0.5~60A，新品电流范围是多少？

答：新品单机覆盖 0.5~80A，原 0.5~60A 场合全部覆盖；超过 80A 时外接电流互感器即可扩展使用，按互感器变比换算二次侧整定值。

问：4-20mA 远传功能还有吗？

答：有。新品保留 4-20mA 模拟量输出，原 PLC/DCS 回路可直接沿用；同时新增 Modbus/RS-485 通信，如需数字化监控可一并接入。替换后请核对输出量程与上位系统的对应关系。

问：穿线和安装需要改动吗？

答：新品为窗口型穿线，与老品穿线方式一致，一次回路基本无需改动。换装前仍需核对新品外形尺寸与柜内安装空间，并注意穿线匝数变化对整定电流的影响。

五、服务与支持

本手册适用于采用 EOCR3E420-WR9 的低压电动机保护及电流远传回路的维护、改造与备件替换。涉及变频器输出侧、外配电流互感器等特殊工况时，请在选型前与技术支持确认适用性。

替换选型、参数整定及安装调试过程中如有疑问，可联系上海韩施电气自动化有限公司获取技术支持。采购请认准正规渠道，确保产品为施耐德电气正品并享受完整质保服务。

更换与调试作业涉及电气安全，请务必由具备资质的合格电气人员按照产品使用说明书及相关电气安全规范操作，作业前切断电源并确认无电。
