Qorvo的解决方案和实际应用案例

2019/03/18
1
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论
Qorvo的解决方案

作为全球领先的射频解决方案供应商，Qorvo提供多种解决方案，来满足不同客户和不同场景的需求。

离散方案

1

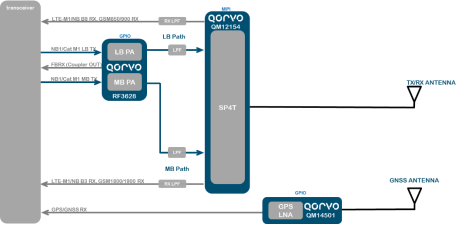

图10：RF3628和QM12154

RF3628搭配QM12154/RF1648B是市场上很常见的组合，主要用于单模的Cat-M／NB模块。如果要考虑到增加对GSM的支持，可以另外选配QM52015或者RF5212A芯片。

分离的PA+switch的方案，相比于集成芯片方案，占用的PCB面积比较大，但也具有下面的优点：
  • 可以灵活在单频段和双频段之间配置。
  • 针对特殊客户或者运营商的需求，可以在PA和switch之间，增加外置滤波器。请参考下图中关于不同频段间可能存在的干扰问题。
2

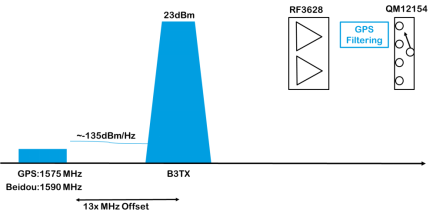

图11：GPS频段和B3上行频段

3

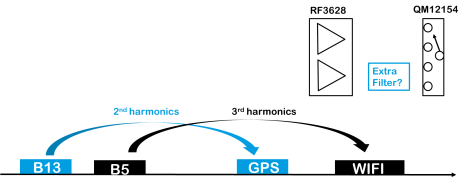

图12：低频段的谐波影响到中高频段的接收性能

高整合方案

QM55001在集成PA、开关和滤波器的同时，也支持低电压电池工作。 从而在实现超小尺寸，满足射频性能情况下，减少了直流升压 (boost) 芯片的需求。

4

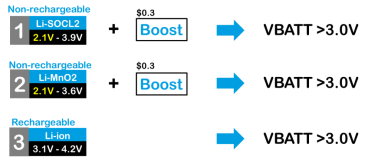

图13：不同类型电池对于升压芯片的需求

5
6

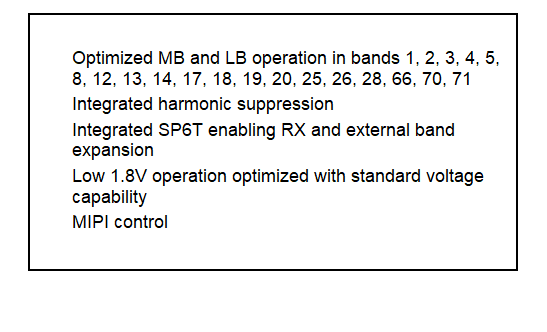

图14：QM55001功能框图

解决方案小结

7
8

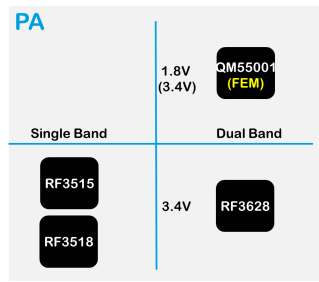

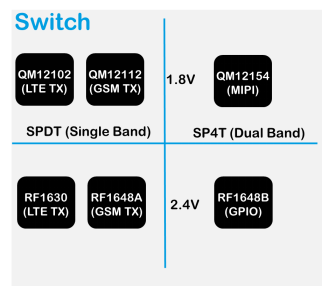

图15：Cat-M/NB-IoT PA和Switch选择矩阵

QORVO产品实际应用举例

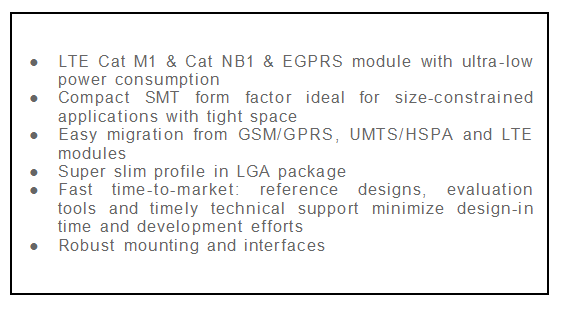

▲ BG96 Cat-M/NB EGPRS模块
9
10
图16：BG96装配有QORVO公司的RF3628和RF5212A

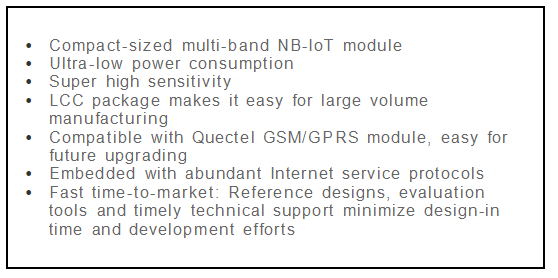

▲BG95 -G NB-IoT 模块

11
12
图17：BG95-G装配有QORVO公司的RF3628

▲SIM7000A/C NB-IoT 模块

13
14
图18：SIM7000A/C装配有QORVO公司的RF3628和QM52015
