JSM2127STR 集成自举带过流检测的单通道高侧驱动芯片

一、概览

JSM2127S是一组带过流检测的高电压、高速单通道高侧 MOSFETIGBT 驱动芯片。

JSM2127S采用高低压兼容工艺使得高侧栅驱动电路单芯片集成，逻辑输入电平兼容低至 3.3V 的 CMOS 或 LSTTL 逻辑输出电平。内置高侧过流保护电路，当检测到过流状态时，关断芯片输出，同时，一个漏极开路的FAULT端口输出错误信号。

JSM2127S其浮动通道可用于驱动高压侧N沟道功率 MOSFET，浮地通道最高工作电压可达300V，JSM2127S采用 SOIC8封装，可以在-40℃至125℃温度范围内工作。

二、产品特性

• 自举工作的浮地通道
• 最高工作电压为+300V
• 兼容 3.3V 5V和 15V 输入逻辑
• dVs/dt 耐受能力可达±50 V/ns
• Vs 负偏压能力达-5V
• 输入输出同相位
• 栅极驱动电压

  --从 12 V到 20V

• 集成欠压锁定电路

  --欠压阈值 9V/10.3V

• 芯片传输延时特性

  --开通/关断传输延时 Ton/Toff=150ns/150ns

• 宽温度范围-40°C~125°C
• Fautt 引脚故障输出
• 符合 RoSH 标准

  SOP-8

三、应用范围

• 电机控制和驱动
• 机器人技术
• 电动汽车快速充电

四、技术参数详解：硬核实力看得见

1. 极限工作范围

• 超过极限最大额定值可能造成器件永久性损坏。所有电压参数的额定值是以 VSS 为参考的，环境温度为 25℃。

2. 推荐工作范围：

• 为了正确地操作，器件应当在以下推荐条件下使用。Vs和 VSS 的偏置额定值是在电源电压为 15V 时进行测量的，无特殊说明的情况下，所有电压参数的额定值是以 VSS 为参考的，环境温度为25℃。

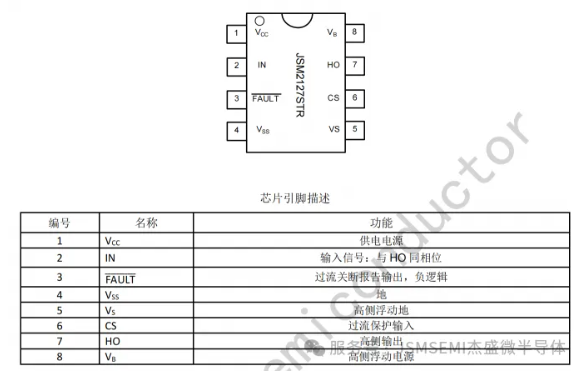

五、引脚功能描述

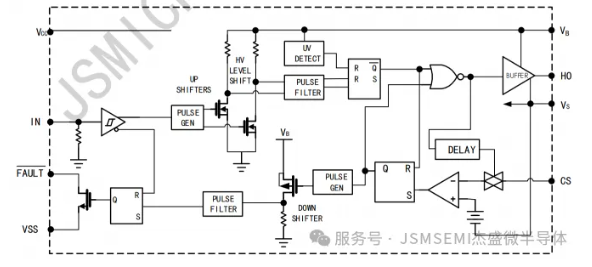

六、功能框图
