CS5069T：小封装、FB外置，耐压36V防反接的单节锂电线性充电管理IC

引言

随着生活水平提高，目前便携风扇、便携音响的市场越来越大。面对这种产品，大多时候产品并不要求过高的续航，内部充电电压也在5V之下。面对这种场景，上大科技的CS5069T很适合这种场景，提供降压功能。

除此之外健身配件、手持设备、小型家电等产品对供电安全与体积的要求越来越高，一款适配性强、防护全面的充电芯片成为设计关键。CS5069T，专为单节多类型锂电池打造，轻松破解多场景充电痛点！

它不仅输入耐压达 36V，BAT 管脚更具备 20V 耐压与防反接功能，有效避免安装误操作导致的芯片损坏；最大 1A 充电电流可通过外部电阻灵活调节，搭配 1% 充电电压精度与 10% 电流准确度，兼顾充电效率与精准控制。FB外置，可以通过外部连接电阻控制浮充电压，比起内置的更加灵活，适合更多的场景。纤小的 DFN2X2_10L 封装，完美适配产品小型化需求，-40℃至 85℃的宽温工作范围，让设备在复杂环境下也能稳定运行。

更值得关注的是，CS5069T 内置多重安全防护：输入过压 / 欠压、电源过载、芯片过温、充电超时保护一应俱全，还能通过自动断电功能防止电池倒灌电流，延长电池寿命。充电状态可通过 STAT 管脚直观判断，异常情况时 LED 闪烁报警，让充电全程可控可防。无论是日常手持设备，还是家用小电器，CS5069T 都能提供可靠的充电解决方案！

一、CS5069T的特性

充电电压精度为1%，且外部可调

10%充电电流准确度

最大1A充电电流，充电电流外部电阻可调

NTC功能

自动断电功能

低电池输出泄漏电流

输入耐压36V，BAT耐压20V

额定输入电压具有6.6V输入过压保护(OVP)

欠压保护(UVLO)

电源过载保护，PROG短路保护，输出短路保护

芯片恒温自调节功能

芯片热关断保护功能

充电超时保护功能

BAT管脚防反接功能

二、CS5069T的应用信息

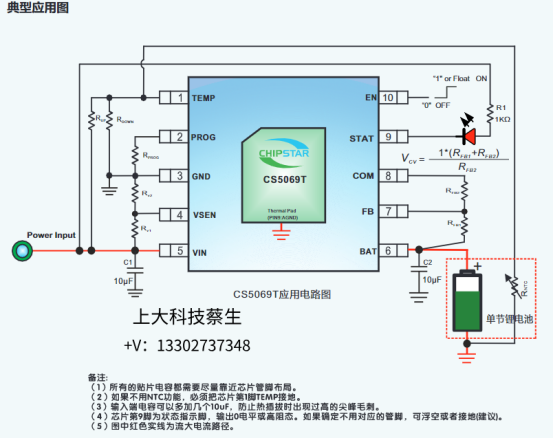

1、典型应用图

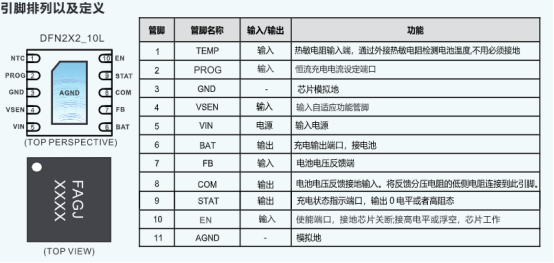

2、引脚排列以及定义

3、基础参数信息
