在便携式美容仪市场爆发式增长的今天，产品的续航能力、护肤效果稳定性和使用安全性，早已成为消费者选购的核心指标。而决定这些关键性能的，并非仅仅是灯珠或单片机本身，更是隐藏在内部的电源管理芯片。

对于便携式的美容仪而言，一套成熟的电源方案通常离不开：LED驱动芯片和单片机及控制电路的供电芯片。本文将从技术原理出发，深度剖析这些芯片的核心特点，展示它们如何为美容仪产品带来差异化竞争优势。

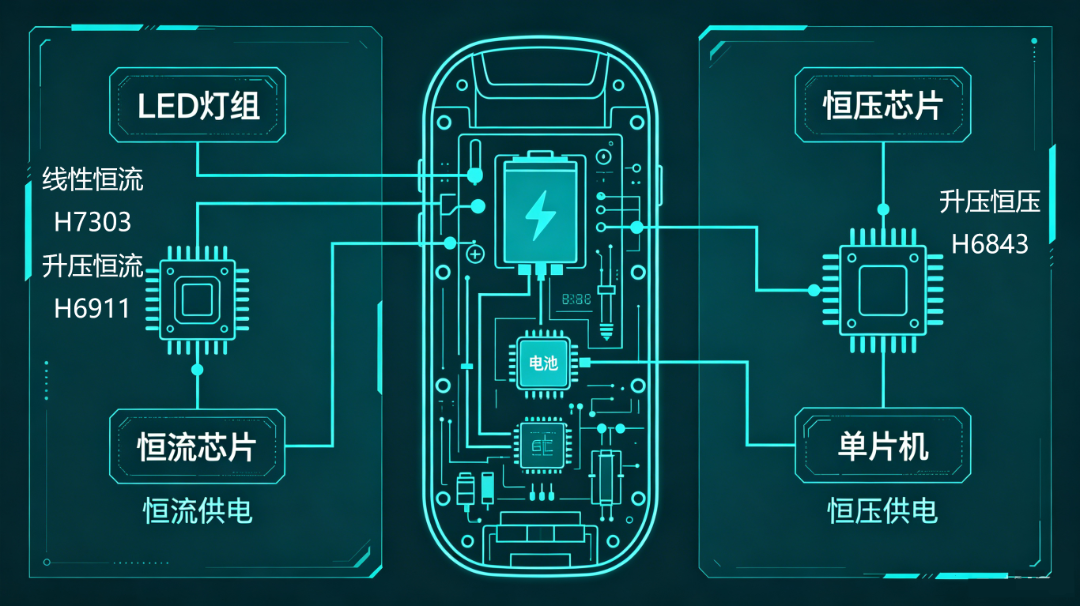

内部框架：

方案一：升压恒流芯片H6911调光无频闪

当美容仪需要驱动多颗串联的高功率LED灯（如光子嫩肤仪、脱毛仪的闪光灯）时，单节锂电池（3.7V）的输出电压已无法满足需求，此时升压恒流芯片便成为核心解决方案。

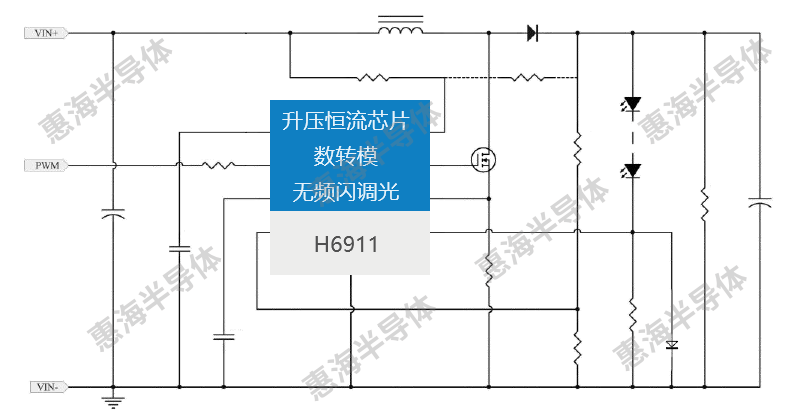

H6911是一款外围电路简洁的宽调光比升压调光LED恒流驱动器，可适用于2.6-40V输入电压范围的LED恒流照明领域，数转模调光，调光全程无频闪，能够有效解决照明灯具调光时的频闪问题，为拍摄提供更加稳定、高质量的光源，能够很好适配专业补光灯、影视外拍灯、太阳能移动灯等需高亮度、长续航的场景。

产品特点：

★启动电压：2.5V，工作电压2.6-40V

★输入10A大电流，内置40V的LDO供电

★支持数转模无频闪调光，低调光深度0.1%

★调光频率超过32K，转换效率>95%

★集成软启动、过压保护和过热降电流等多种保护功能

★可应用于3V 3.7V 7.4V 升压5V 12V 24V的锂电池升压照明方案

也可应用于12V 24V升12V 24V 36V 42V 10A大电流、300W大功率的智能照明应用

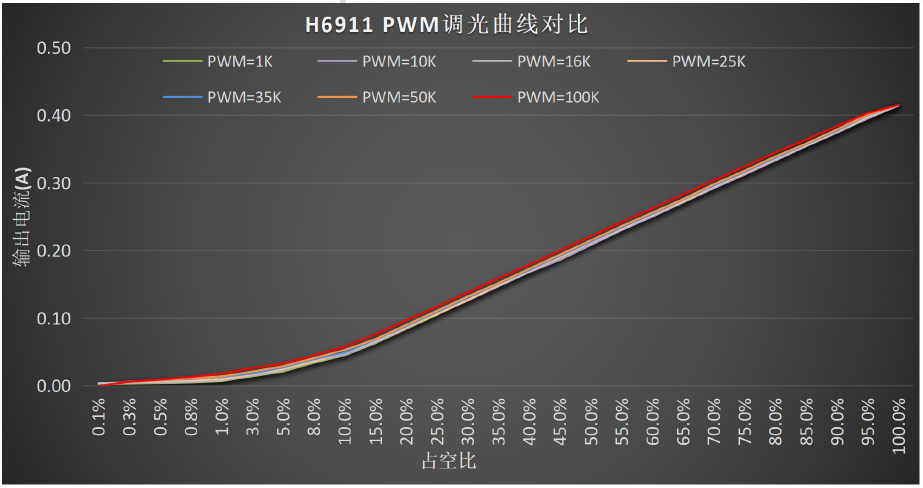

调光曲线：

调光细腻顺滑，无频闪无阶梯感。

方案二：线性恒流芯片H7301调光无频闪

线性恒流芯片是可直接通过调节电阻来维持输出电流恒定，是低功率美容仪 LED 灯驱动的首选方案。

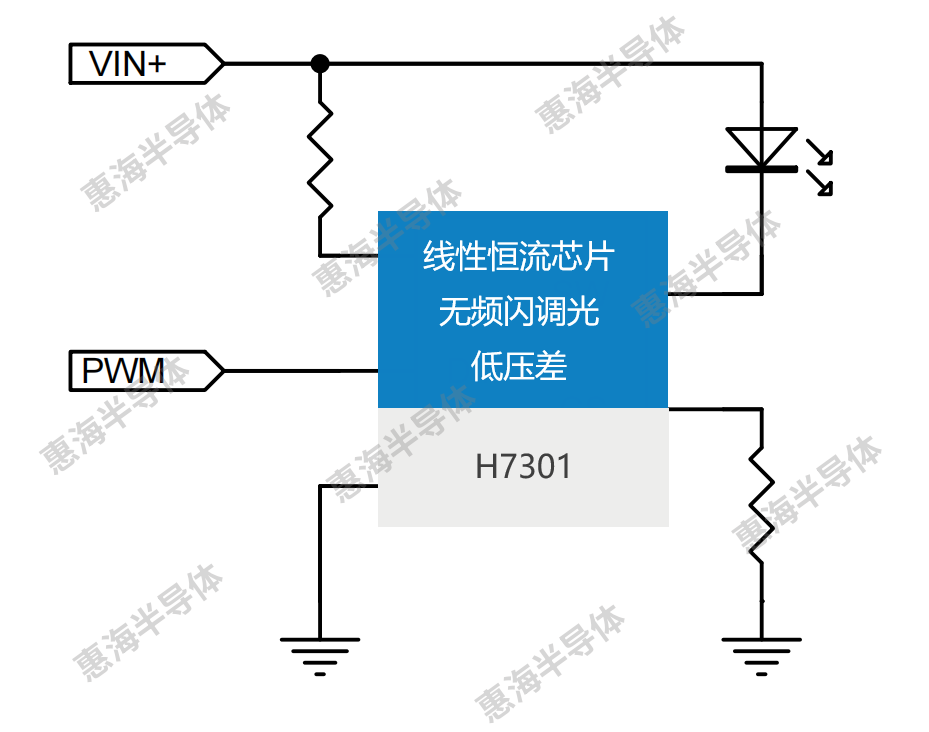

H7301是一种PWM调光的线性降压恒流LED驱动器，外接两个电阻就可以构成一个完整的LED恒流驱动电路。它过温降电流，低压差0.1-0.5V即可恒流，输出电流可调范围为16~2000mA，调光深度0.1%，适用于美容仪、摄影灯辅助光源、车灯、智能台灯等需低压差照明的场景。

产品特点：

★支持2.5V-24V输入，可做2A大电流

★支持PWM无频闪调光，调光细腻顺滑，一致性好

★0.1-0.5V低压差即可恒流

★电路外围简洁，只需两个电阻，成本低

★无电感，无EMI干扰，电路走线简单

★支持多颗并联应用可实现100W大功率

★可支持3V 3.7V 7.4V 9V 12V 24V的照明应用

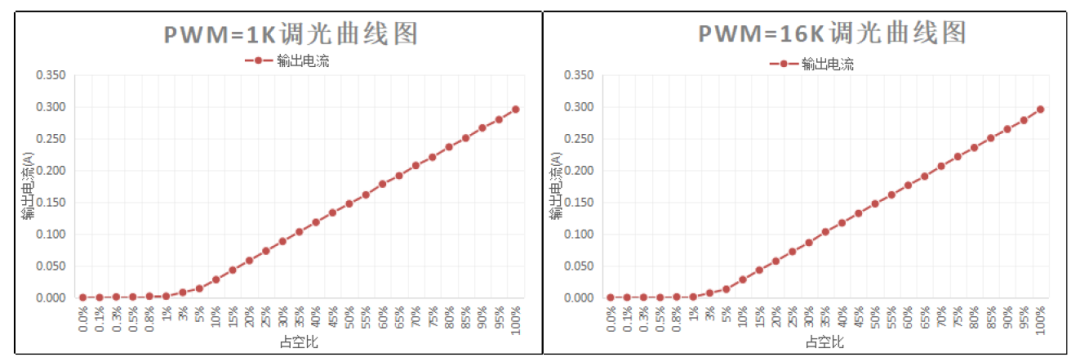

调光曲线：

调光细腻顺滑，无频闪无阶梯感

方案三：升压恒压芯片H6843-EN使能、低功耗

美容仪的 “大脑”—— 单片机及其外围电路（如按键、显示屏、传感器）需要稳定的直流电压供电。由于锂电池电压会随着放电过程从 4.2V 逐渐降至 3.0V，直接供电会导致单片机工作不稳定，甚至出现死机、复位等问题。升压恒压芯片的作用就是将波动的电池电压转换为稳定的 5V 或 3.3V 直流电压。

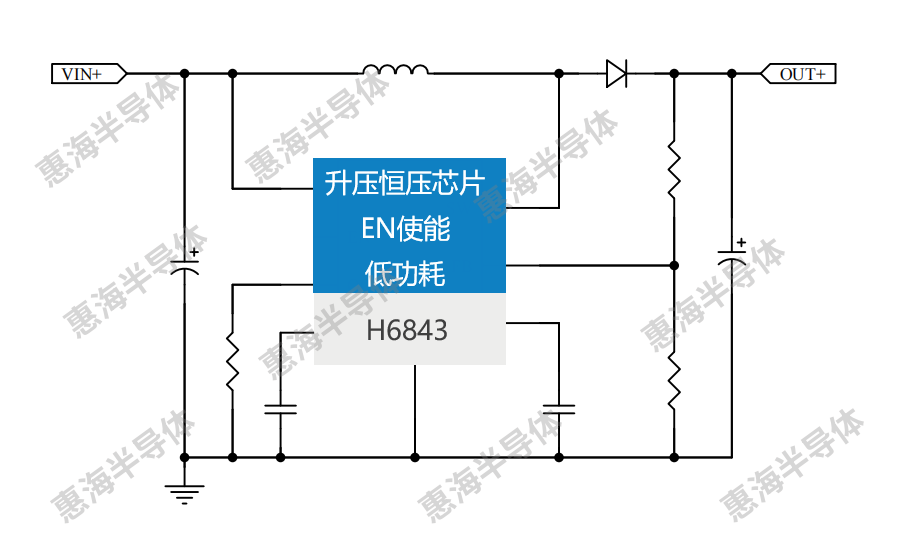

H6843升压芯片：3V 5V 12V升压12V 24V，给后端电池和设备提供电能。H6843是一款电流模式BOOST升压恒压控制驱动芯片，适用于2.7-25V输入电压范围的升压恒压电源应用领域，启动电压低至2.5V。芯片可根据负载的大小自动切换PWM，PFM和 BURST模式以提高各个负载端的电源系统效率。
