【技术贴】I²C通信故障深度解析：艾为全链路经验指南

在各类电子设备中，I²C协议被广泛应用于音频功放芯片、呼吸灯驱动芯片、马达驱动芯片等部件的通讯。在工程项目中经常会遇到很多I²C通讯异常的问题，那么这类问题有没有什么特点？又该如何系统分析与解决？

凭借在芯片设计、封装测试到应用方案支持等环节的长期技术积累，中国数模龙头艾为电子已形成一套成熟的全链路质量保障经验，能够系统性地预防和解决I²C通信问题。

本文将从IC芯片设计、封装、测试和应用等角度，深入剖析I²C通信故障的根源，并提供切实可行的解决方案。

I²C不通的常见原因和诊断

01、设计缺陷

• I²C通信依赖稳定且可靠的时钟信号和数据信号，若设计中存在信号反射、串扰或阻抗不匹配、防护不足等问题，可能导致通信异常。

表1 常见问题及解决措施

02、封装与测试方面

• 芯片制造过程中，工艺参数的偏差可能导致I²C通信性能不达标
• 封装过程中可能出现引脚损伤、焊料气泡或封装翘曲等问题，影响I²C通信的稳定性
• 测试过程中，温度、湿度或电磁干扰等因素可能影响I²C通信性能
• 测试设备的精度或稳定性不足可能导致漏检或误判

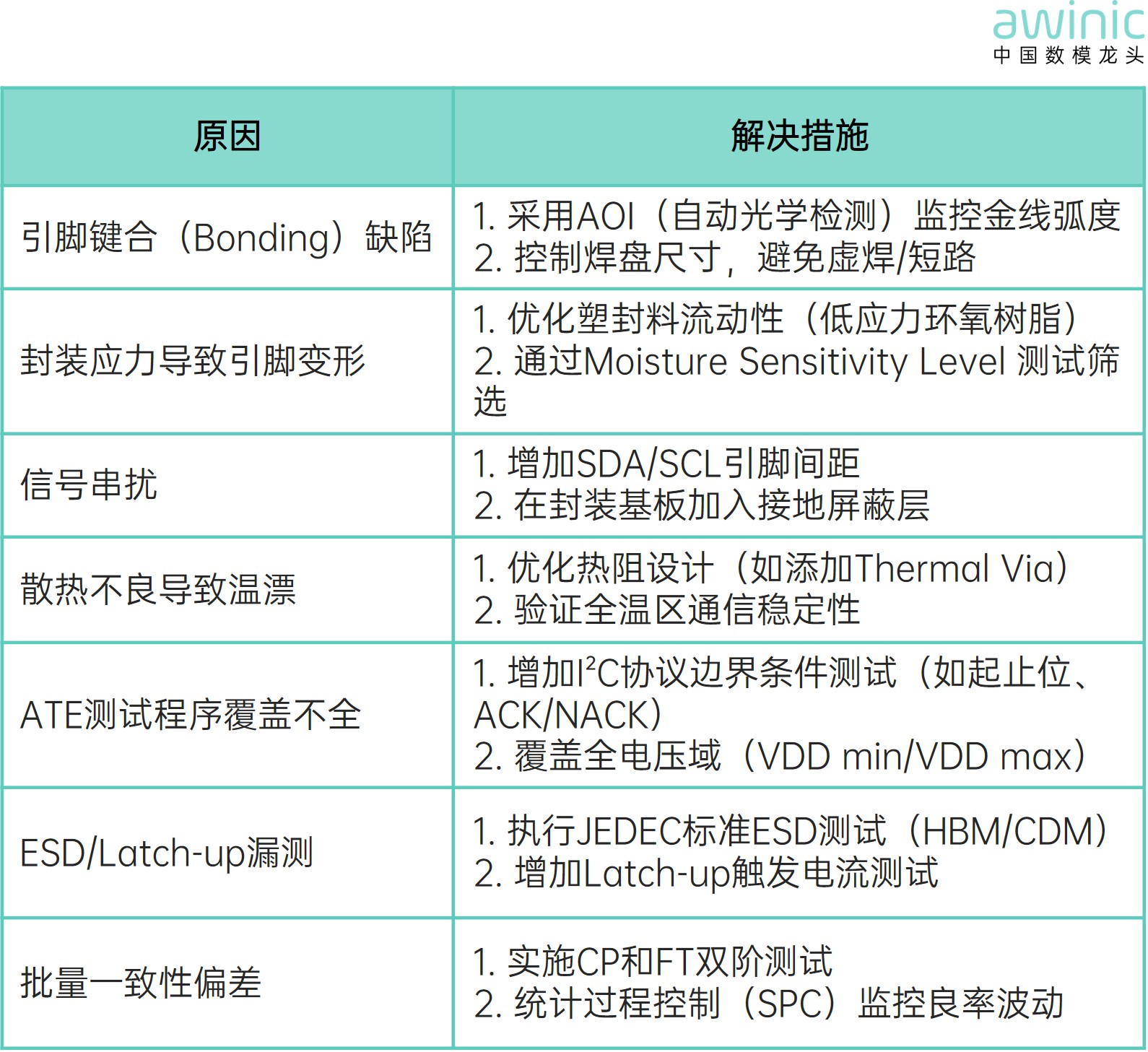

表2 常见问题及解决措施

03、电路应用方面

• 主要涉及到硬件电路设计中，信号完整性、电源噪声、设备地址与上拉电阻配置相关方面。

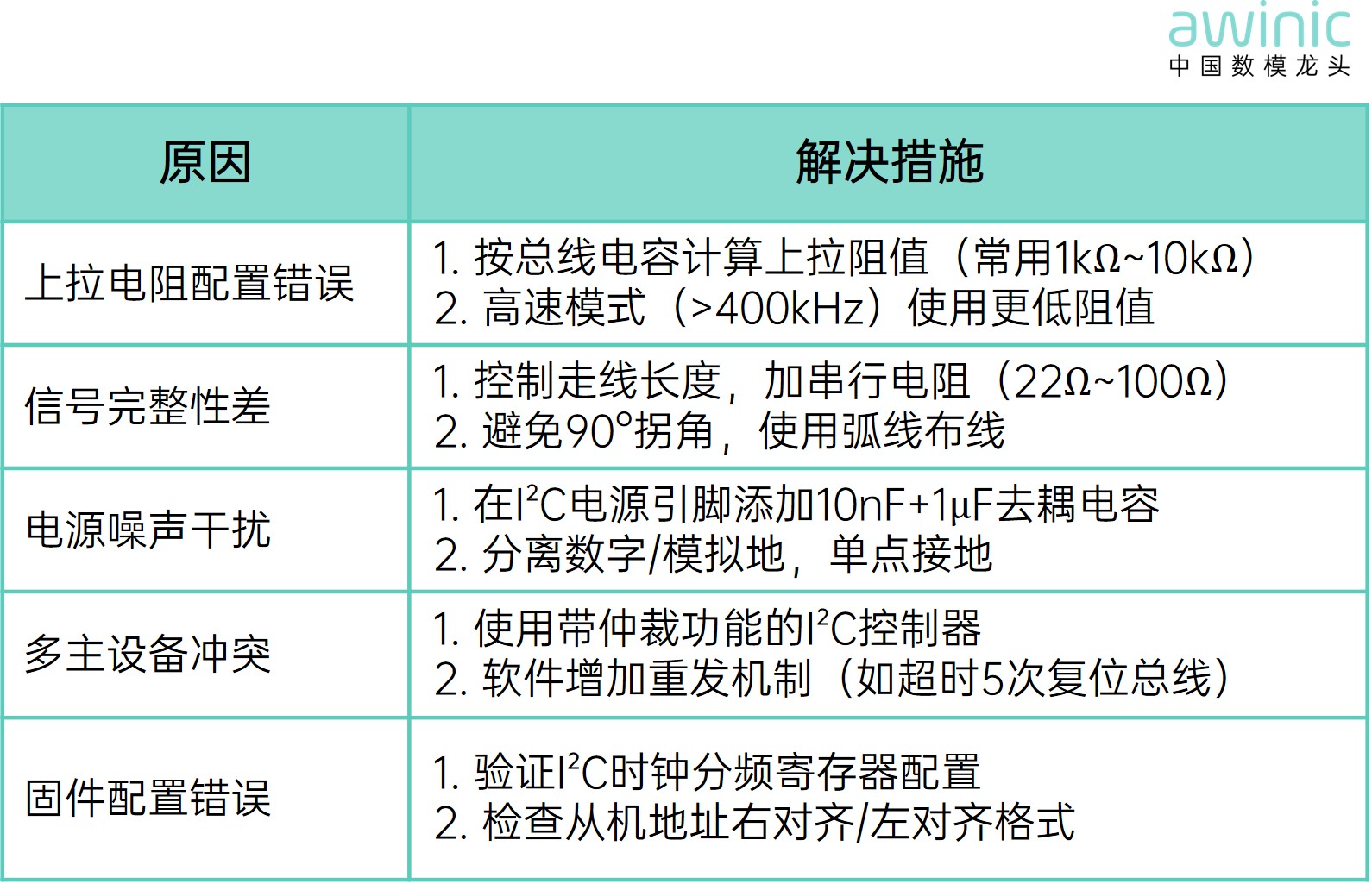

表3 常见问题及解决措施

艾为的质量管控措施

对于上述问题，数模龙头艾为电子具备从设计、封装测试和应用方案的全链路质量措施。

01、设计阶段的严格把控

• 艾为在芯片设计阶段采用正向设计和源头创新，确保I²C通信的信号完整性和抗干扰能力⁠⁠
• 通过仿真和验证，优化电源噪声抑制和信号完整性设计

02、封装与测试环节的管控

• 艾为与优质的封测厂合作并建立长期合作关系，定期评估其质量管理体系，确保封装质量
• 在测试环节，艾为采用ATE（自动测试设备）进行全生命周期测试，确保I²C通信性能符合设计要求

03、应用方案开发

• 针对各类产品具有完善的应用方案设计指导与checklist，为产品设计初期提供有效的建议，进而从产品设计源头避免I²C不通问题的发生
