【技术帖】遥控操控卡顿失灵?艾为全新触控方案重塑流畅操控体验

19小时前
144
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

当下智能家居产业高速普及,全屋智能生态加速落地,传统多功能遥控器交互卡顿、按键失灵、操控滞后等痛点日益凸显,老旧硬件方案已然无法匹配智能家电高端化、一体化、轻量化的产品发展趋势,更难以适配全屋智能联动、端侧 AI 智能操控等新型使用场景。

针对行业现存痛点与市场升级需求,艾为电子重磅推出AW93312QNR 一站式高性能触控解决方案,凭借成熟稳定的触控驱动技术,精准攻克遥控交互各类行业难题,从操控流畅度、响应速度、功耗控制、结构适配性多维度全面升级,大幅提升遥控器使用体验与整机产品综合性能。

一、应用场景与技术痛点

多功能遥控器是家庭影音、智能家居的核心交互入口,覆盖电视、空调、机顶盒、投影、端侧AI等多设备控制,长期面临行业共性痛点:

- 交互体验差:机械按键易磨损、误触率高,湿手/带汗操作完全失灵,厚面板下触控灵敏度不足

- 续航焦虑严重:传统触控方案待机功耗高,遥控器电池频繁更换,用户体验差

- 结构设计受限:机械按键需开孔,无法实现一体化超薄外观,量产良率

- 环境适应性弱:高低温、电磁干扰下触控漂移,浴室/厨房等潮湿环境稳定性不足

- 功能扩展性差:单芯片通道数有限,无法同时支持X/Y轴滑动、接近唤醒等多功能

- 量产难度高:寄生电容补偿能力弱,PCB走线容错率低,不同批次产品一致性差

二、传统解决方案 vs 艾为AW93312QNR方案

1. 传统方案的局限

传统遥控器多采用机械按键+独立MCU方案,或低通道数电容触控芯片,存在明显短板:

- 机械结构复杂,开孔设计破坏外观,长期使用易卡键、失灵

- 触控芯片分辨率低,仅支持薄面板、大电极,无法适配一体化ID设计

- 无专业防水算法,潮湿环境误触率高,无法满足浴室、厨房等场景需求

- 待机功耗达mA级,遥控器续航仅3-6个月,用户频繁更换电池

- 抗干扰能力弱,家电电磁环境下易出现触控漂移、误触发

- 通道数不足,无法集成滑条、接近检测等进阶功能

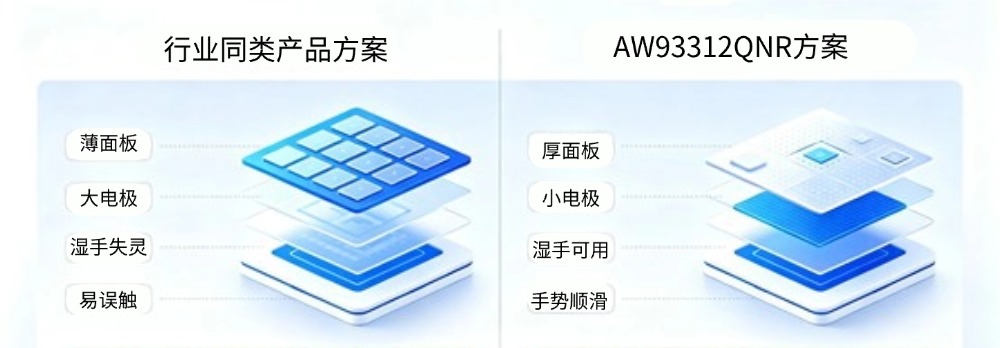

图1 AW93312QNR遥控器方案效果对比图

2. 艾为AW93312QNR一站式解决方案的优势

艾为电子推出的AW93312QNR第三代高集成电容触控SoC,针对遥控器场景做了全链路优化,从根源解决上述痛点:

- 12通道自互容一体设计:同时支持多按键、线性滑条、接近检测,单芯片覆盖全功能需求。

- 1aF超高分辨率:支持≥3mm厚玻璃/亚克力面板、4mm²极小电极,实现无开孔一体化外观。

- 艾为“大禹”防水防汗算法:硬件+算法双重防护,水/汗/油污场景识别率≥99%,湿手操作零误触。

- μA级超低功耗:检测电流仅300uA,待机电流100uA,遥控器续航直接翻倍。

- 220pF超大寄生补偿:PCB走线容错率高,不同整机针对性补偿,不同批次产品一致性好,量产良率大幅提升。

- 全场景环境适配:-40℃~85℃宽温工作,实时温度补偿,通过4kV EFT、10V CS严苛EMC测试

- 高集成度设计:内置32bit MCU+20kB RAM,外围电路极简。

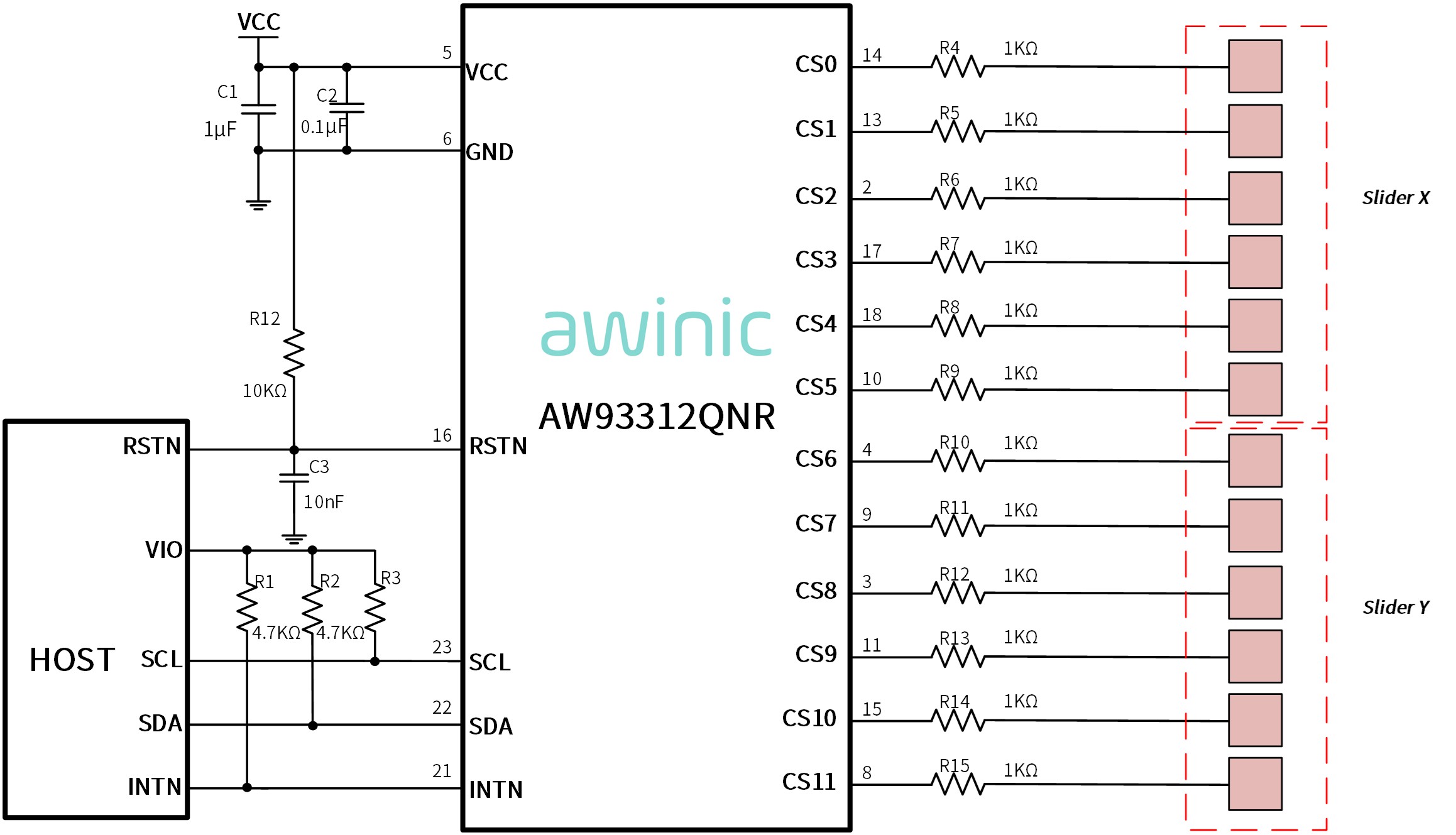

图2 AW93312QNR遥控器应用原理图

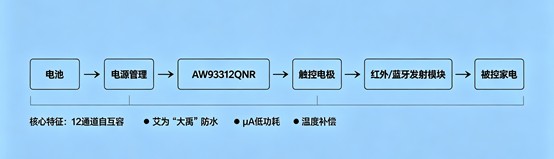

图3 AW93312QNR遥控器应用框图

三、AW93312QNR核心规格与特性

参数项 规格详情
型号 AW93312QNR
触控通道 12通道 自容+互容 一体触控
电容分辨率 1aF(0.001fF)超高精度
寄生电容补偿 最大220pF自动补偿
内核与存储 32bit MCU +   20kB RAM
工作电压 1.65V~3.6V宽电压适配
功耗表现 检测电流300μA;待机电流100μA
封装规格 QFN-24L   3.0mm × 3.0mm × 0.55mm
工作温度 -40℃ ~ +85℃工业级宽温
检测功能 单击/双击/长按/线性滑动/接近检测/互容按压
抗干扰能力 通过4kV   EFT、10V CS,内置Smart_CFI抗同频算法
防水特性 艾为“大禹”防水防汗算法,水/汗/油污场景稳定

表1   AW93312QNR核心规格与特性

四、方案对比收益与效果展示

1. 核心性能对比

性能维度 行业同类产品 AW93312QNR方案 提升效果
触控灵敏度 仅支持≤2mm

薄面板、大电极

支持≥3mm厚面板、4mm²小电极 结构设计自由度大幅提升
防水能力 无专业算法,

湿手完全失灵

艾为“大禹”算法,湿手识别率≥99% 全场景操作无压力
待机功耗 mA级,续航3-6个月 μA级,续航12个月+ 续航直接翻倍
通道数 8通道及以下,

功能受限

12通道,支持多键+滑条 单芯片覆盖全功能
量产良率 寄生补偿弱,

批次一致性差

220pF自动补偿,走线容错率高 良率提升10%+
抗干扰 家电环境易漂移、误触 4kV EFT/10V CS认证,稳定可靠 售后问题大幅减少

表2  核心性能对比

五、适用场景与产品选型

1. 核心适用场景

产品定位 推荐型号 核心特点 适用产品
旗舰级 AW93312QNR 12通道自互容、接近检测、大禹防水、μA级功耗 高端智能家居遥控器、一体化玻璃面板遥控器
主流级 AW93310QNR 10通道自互容、接近检测、大禹防水、μA级功耗 中端家电遥控器、普通触控面板

表3  核心适用场景

六、方案优势总结

1.极致交互体验:1aF超高精度+艾为“大禹”防水,厚面板、湿手场景下触控精准顺滑。

2.超长续航能力:μA级超低功耗,遥控器电池寿命直接翻倍。

3.高集成度设计:单芯片集成触控+MCU+算法,外围电路极简,BOM成本降低。

4.强环境适应性:宽温工作+严苛EMC认证,全场景稳定运行。

5.高量产性:超大寄生补偿,PCB设计容错率高,批次一致性好。

6.灵活扩展性:支持手势、接近唤醒、OTA升级,满足产品迭代需求。

该方案兼容性极强,不仅适用于电视、空调、影音家电等常规遥控设备,还可广泛拓展至全屋智能中控面板、家居中控遥控器、便携智能操控终端等全屋智能家居场景,深度适配端侧 AI 本地智能指令识别、离线快捷操控、多设备联动控制等智能化功能,助力家居硬件快速完成智能化、高端化交互升级,打造流畅高效的全场景智能人居操控体验。
