CK-FR102ANS是一款基于射频识别技术的高频双通道读写器，读写器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
高频双通道读写器支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读写器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期围绕着EtherNetIP协议与欧姆龙CX-Programmer软件通讯组态问题：
0、准备阶段
RFID软件：RFID_Tool
RFID读写器：CK-FR102ANS系列
PLC软件：CX-Programmer
PLC：欧姆龙CJ1M系列PLC
交换机：标准交换机
1、修改设备IP
打开RFID_Tool软件
搜索设备
点击设备齿轮，修改改IP，点击确定保存
2、打开PLC配置软件
双击程序中的“IO表和单元设置”
右键EIP模块，启动专用的应用程序
3、开启EIP配置软件

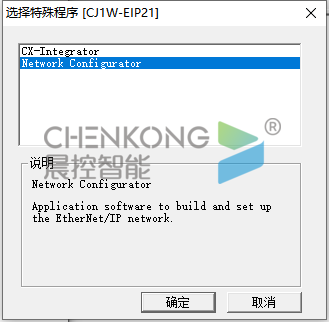

选Network Configurator,点击确定打开
4、选择连接方式

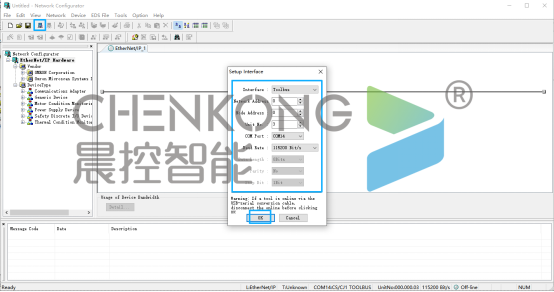

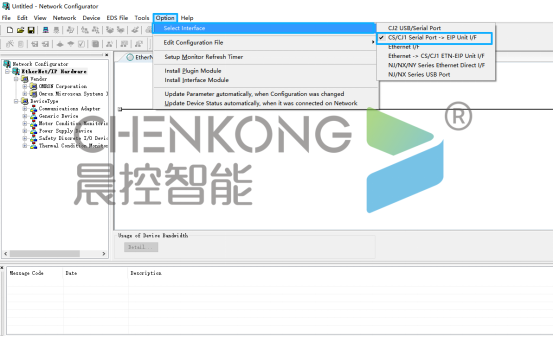

点击Option.在Select lnterface选择PLC连接方式
5、连接PLC设备

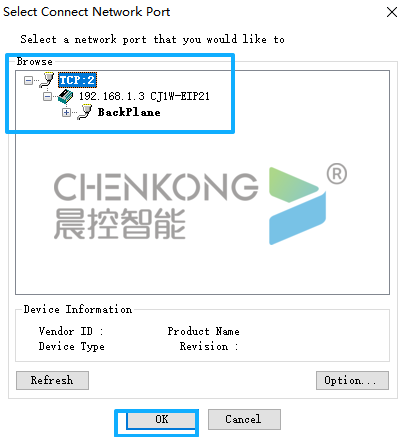

点击Network->Connect 确定“Unit No , Com Port”正确，点击”OK”
6、添加PLC模块并修改IP
右边找到对应PLCEIP模块，并添加

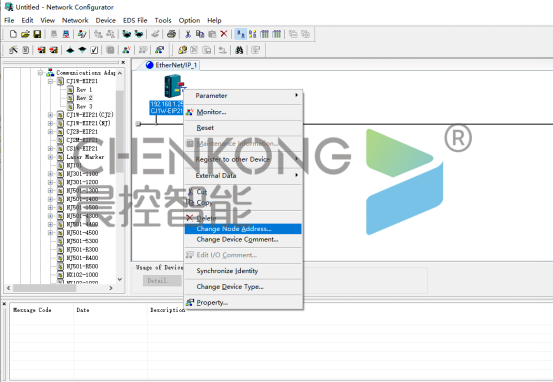

添加后，右键模块选择Change Node Address...修改模块IP
7、添加设备文件

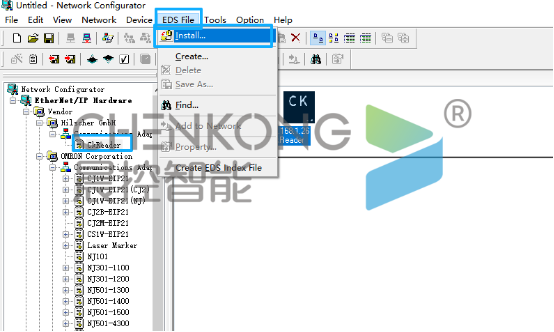

点击Install...添加EDS文件
右边点击添加的设备文件，添加到配置连接中
8、填写设备IP

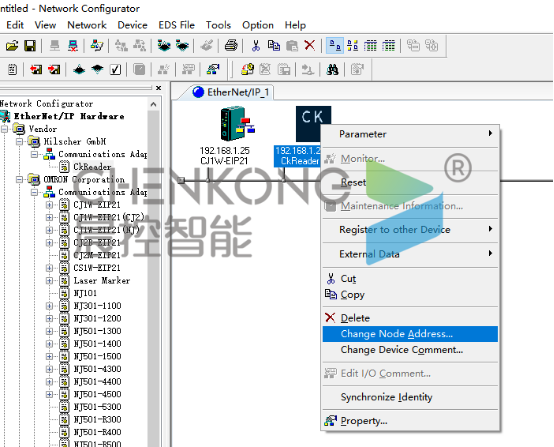

右键设备，选择Change Node Address...填写设备IP
9、设置设备映射内存

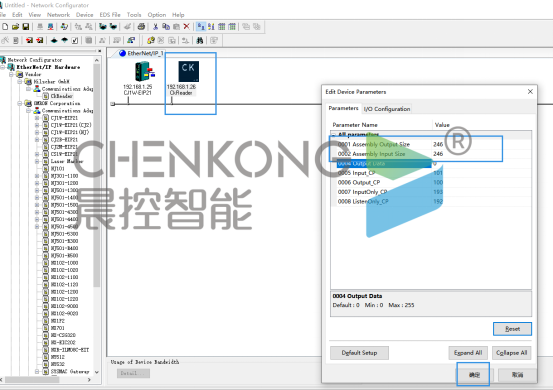

双击设备，打开配置，将前两个设置填写为246
10、配置PLC分配内存

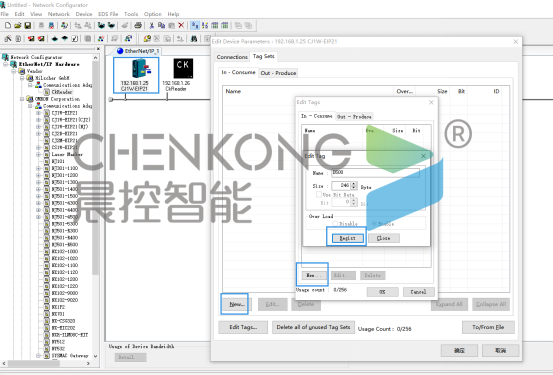

双击EIP模块，在Tag Sets中点击New，在in/out中都添加246byte的内存
11、内存分配对应

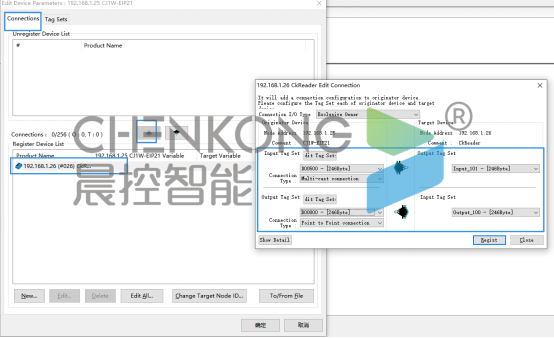

在Connections页面将设备分配给plc，
然后双击设备，进入内存分配，将刚刚添加的内存分配至设备映射内存对应
分配完成后点击确定保存
12、设置设备与PLC的通讯RPI速率
点击下方Dotail打开页面

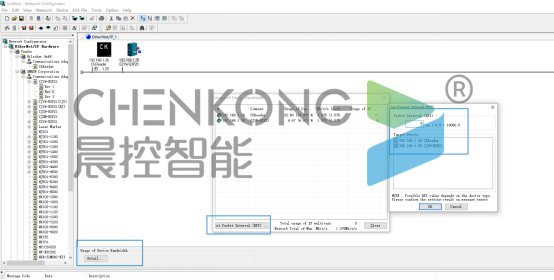

点击Set Packet Interval (RPl)进入配置页面，设置rpi（越低越快，但需要plc支持速度）。
设置完后将配置下载到PLC中，完成配置
13、映射说明

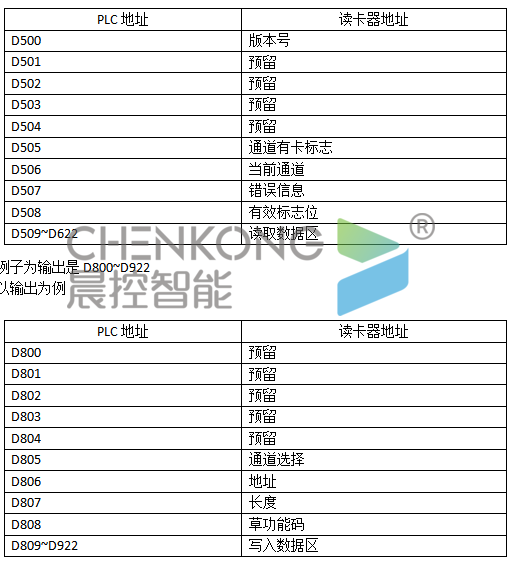

例子为输入是D500~D622,输出是D800~D922
以输入为例
