Profinet主转CC-Link IE Field Basic从站总线协议转换网关

一，设备主要功能

1、疆鸿智能JH-PNM-CCLKIE型网关是Profinet主站转CC-link IE Field Basic从站工业级Profinet网关。‌这种网关设备允许将Profinet从站网络中的设备连接和CC-link IE Field Basic主站网络设备链接，‌从而实现不同工业通信协议之间的相互转换。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Profinet和CC-link IE Field Basic网络。

2、应用广泛：本产品应用于支持Profinet接口的电机、伺服、IO模块、仪表与三菱PLC通讯等等。

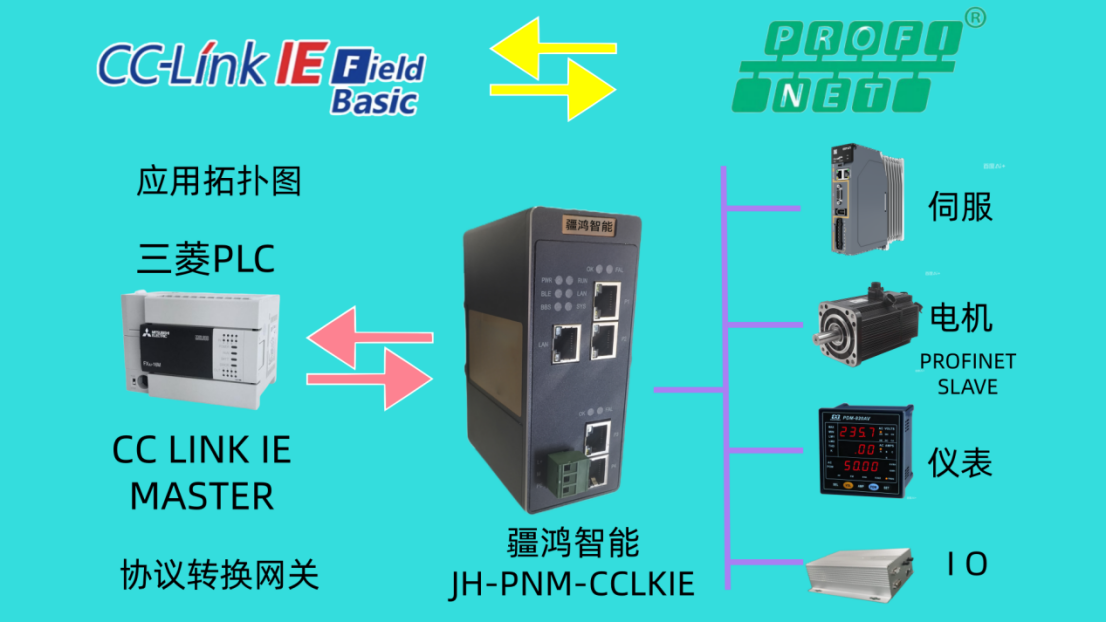

二，应用拓扑图

三，设备技术参数

疆鸿智能JH-PNM-CCLKIE主要实现了CC-Link IE FB从站和Profinet主站(简称PNM)。PNM-CCLKIE作为从站接入到CC-Link IE FB网络中。

Profine接口支持双以太网100 Mbit/s，RJ45插头，最大从站128个数，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定。

CC-Link IE FB网络支持高达1Gbps的传输速度,不受传输延时影响。‌

CC-Link IE安全通信功能符合IEC 61508 SIL3等级，‌满足功能安全通信的基本概念

四，设备配置方法

正确连接电源，通过PN口将JH-PNM-CCLKIE与PC相连，给网关上电;

打开Profinet Manager，根据需求在配置软件中进行配置，包PN主站、从站属性，网关从站参数等;

在Profinet Manager中配置相应的组态，包括要配置的模块，目标设备的IP地址及设备名称;

点击工具栏中的“生成程序”、“下载程序”按钮，将配置下载到网关中

等待大约10秒目标设备会与PNM-CCLKIE之间建立连接，此时PN指示灯灯常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W;

工作环境温度：-45～85℃，湿度≤95%;

防护等级：IP20;

安装方式：35mm导轨;

Profinet主转CC-Link IE Field Basic从站总线协议转换网关就介绍到这，如需获取手册请与公司商务邢经理联系，我们真诚期待与您交流~
