本文基于搭载瑞芯微RK3568处理器的OK3568-C开发板Linux 4.19.206标准开发环境开展测试，其网络基础稳定，可满足TFTP协议传输需求。测试中，TFTP 服务器部署于Ubuntu系统，Ubuntu与RK3568开发板采用桥接模式（利用开发板双网口的硬件优势，可降低网络传输延迟），服务器地址设为172.16.0.177。
需提前将系统镜像（boot.img、rootfs.img）放入TFTP服务器目录，并确保开发板与服务器网络互通——这是后续烧写操作的前提。

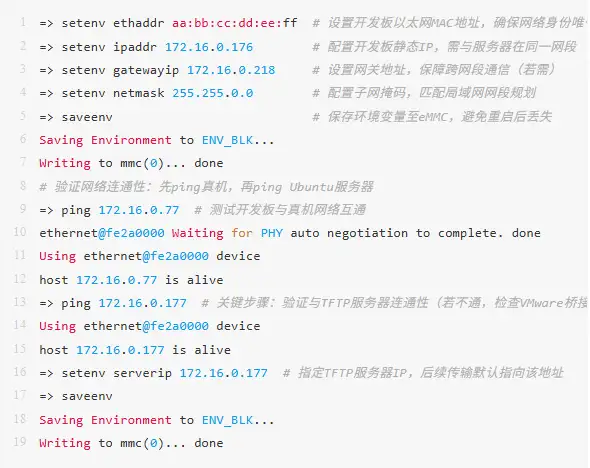

1、Uboot配置环境变量，确保网络互通
RK3568开发板的 Uboot 环境配置简洁直观，配合板载的Type-C Debug接口（集成USB转串口芯片，无需额外转接器），开发者可快速通过终端工具（如 SecureCRT、Xshell）进入 Uboot 命令行，完成网络参数配置。
操作提示：Type-C Debug接口默认波特率为115200bps，数据位8，停止位1，无校验，连接后重启开发板即可进入Uboot 命令行。
注意：若 ping 服务器失败，需优先排查：
① VMware网络是否设为“桥接模式”；
② 开发板网口接线是否正常（推荐使用超五类及以上网线）；
③ 服务器防火墙是否关闭 TFTP 端口（默认69端口）。

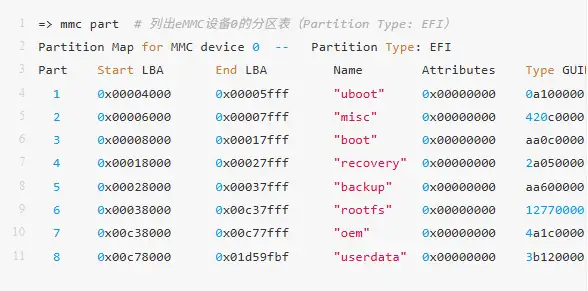

2、查询eMMC分区表，明确烧写目标
飞凌嵌入式RK3568开发板提供 8/16/32/64GB多规格的eMMC存储选项，本次测试采用标准Linux分区规划，通过mmc part命令可查看完整分区结构，明确boot.img（引导镜像）和rootfs.img（文件系统镜像）的目标分区。
该分区规划充分适配RK3568开发板的多系统特性：若需切换至Android或OpenHarmony系统，仅需通过飞凌嵌入式提供的partition_tool.sh脚本调整分区表，无需更换硬件。
3、TFTP烧写boot.img至boot分区
利用tftpflash命令可直接将TFTP服务器中的boot.img加载至 eMMC的“boot”分区（3号分区）。RK3568处理器的高速数据处理能力可保障TFTP传输速率稳定，确保引导镜像快速烧写完成。
技术亮点：
boot.img包含内核与设备树，其烧写稳定性直接影响系统启动。RK3568的eMMC支持“坏块管理”功能，配合底板的5V/12V 电源防护设计，可避免烧写过程中因电压波动导致的镜像损坏，适配工业场景长期运行需求。

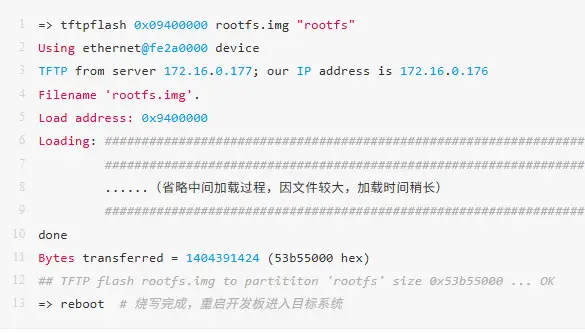

4、TFTP烧写rootfs.img至rootfs分区
rootfs.img包含完整的文件系统（如/bin、/etc、/lib等目录），需烧写至“rootfs”分区（6号分区）。RK3568开发板的rootfs分区预留充足空间（本次测试分区大小约1.9GB），不仅可容纳基础文件系统，还能满足后续功能扩展需求——例如开发板内置1TOPS算力的NPU，若需部署轻量级AI 应用，可直接在该文件系统中集成 RKNN-Toolkit工具（支持 Caffe、TensorFlow、PyTorch等主流模型一键转换），无需额外调整存储架构。
注意：
RK3568开发板采用“核心板+底板”分体式设计，若后续需扩展存储（如通过SATA3.0接口添加硬盘）或联网方式（通过M.2 Key-B接口扩展4G/5G模组），无需重新烧写文件系统——仅需在现有系统中安装对应驱动（飞凌嵌入式资料包提供预编译驱动），大幅简化功能迭代流程。
5、总结
飞凌嵌入式RK3568开发板通过TFTP烧写文件系统的操作，既体现了其基础功能的便捷性（如简洁的Uboot命令、稳定的网络传输），也展现了产品的核心优势：
国产化保障：100% 国产化核心板，适配关键行业供应链安全需求；
工业级可靠性：EMC 防护、工业级 eMMC、电源防护，适配复杂现场环境；
高扩展性：双千兆网、SATA3.0、M.2接口，支持存储/联网功能灵活扩展；
AI 算力集成：1TOPS NPU 支持轻量级 AI 应用，文件系统可直接集成开发工具。
配合飞凌嵌入式提供的完整技术资料与技术支持，开发者可轻松完成从镜像烧写到功能扩展的全流程，加速工业控制、智能设备、边缘计算等领域的产品落地。
