晨控CK-FR101ANS-EIP与汇川AC系列PLC配置EtherNet/IP通讯连接手册

CK-FR101ANS-EIP是一款基于射频识别技术的高频读写器，读写器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。

高频读写器支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读写器内部集成了射频部分通信协议，用户只需通过以太网接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

本期围绕着EtherNetIP协议与汇川InoProShop软件通讯组态问题：

0、准备阶段

RFID读写器：CK-FR101ANS系列

PLC软件：InoProShop

PLC：汇川AC系列PLC

交换机：标准交换机

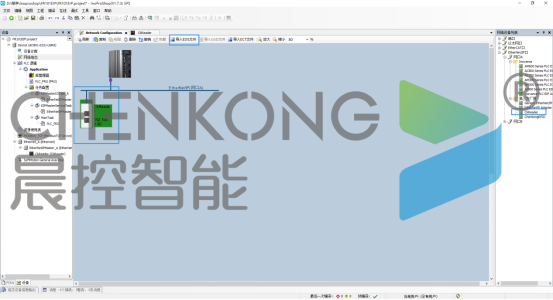

1、添加设备

点击网络组态，导入设备EDS文件

在右边网络设备列表中选择添加的设备

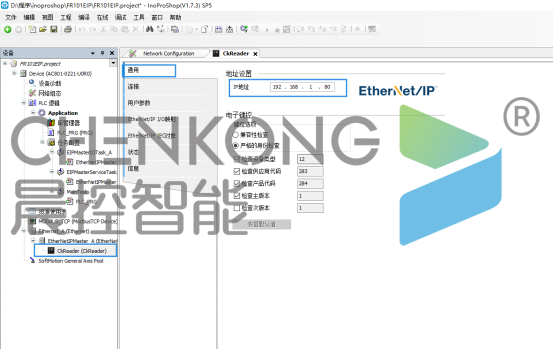

2、设置连接IP

打开添加设备配置

在通用设置中填写设备IP地址

3、映射内存设置

在连接设置中设置输入输出数据集成byte数据类型，位长度为1968.

RPI通讯速率默认为50ms（越低通讯速度越快）

将配置下载到PLC中即可通讯配置完成

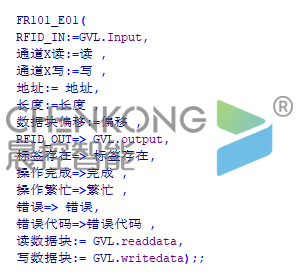

4、功能块使用说明

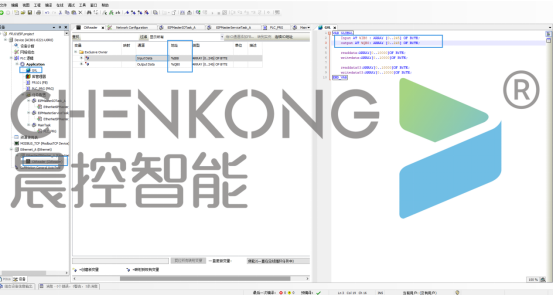

数据映射

在全局变量表中新建两个246BYTE数组，分别映射对应输入输出数据

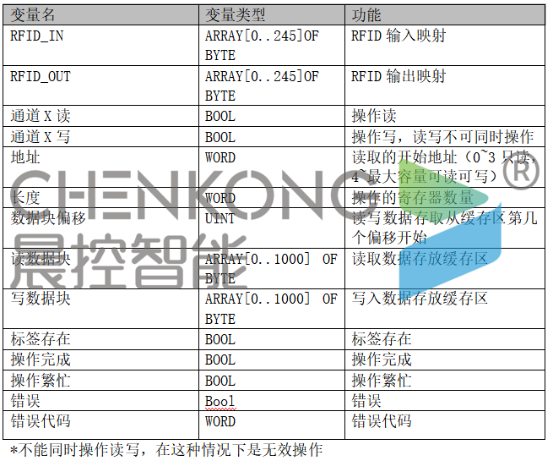

功能块引脚说明

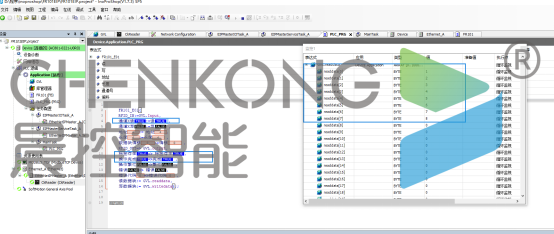

写入用户数据操作

将需要写入的数据的放到写入缓存区

置位write

等待done完成，即写入完成。

读取用户数据操作

置位write

等待done完成，即写入完成。

读取的数据缓存到读取缓存区
