PTP协议的横河高精度同步测量方案

支持PTP协议的横河高精度同步测量方案

横河的示波记录仪DL950，高精度功率分析仪WT5000， 以及混合信号示波器DLM5000都对PTP协议提供了支持。其中DL950还可以作为主端口机器发送同步时钟信号。并且通过集成软件平台IS8000，可以实现最多5台仪器的高精度同步测量，能够以 最小误差实现跨越多通道功率和波形数据的精准同步(图1)。误差可以小于10微秒(μs)。

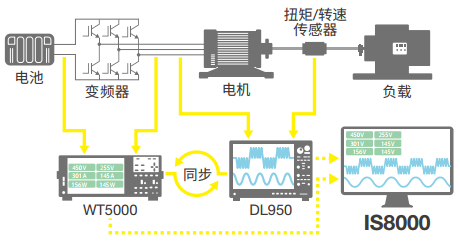

图1  IEEE1588技术在IS8000中的应用

测试实例：电机效率评价

举个例子，电机效率是电动汽车的一项关键指标，因为小幅改进就可能会增加行驶里程。所以这种效率测量需要用电机转速和扭矩进行准确的同步功耗测量。

横河高精度同步测量方案针对这种测试需求的优势显而易见：利用集成软件平台IS8000来实现功率分析仪和高速记录仪的高精度同步测量，使用IEEE1588 PTP技术，可以将来自WT5000功率分析仪和DL950示波记录仪的数据进行时间同步，且误差小于10μs，并且在同一时间轴上即可显示精确的功率参数和波形。
