COMSOL仿真干货分享：如何通过二维平面创建三维对象

在有限元仿真建模中，COMSOL Multiphysics作为多物理场仿真工具，经常需将二维平面几何扩展为三维实体以贴近真实物理场景。本文结合科研实践，详细介绍拉伸和旋转两种方法的操作逻辑及参数优化技巧，助力大家高效完成三维建模。

一、拉伸

新建一个三维组件。

在几何中右键，选择添加工作平面。

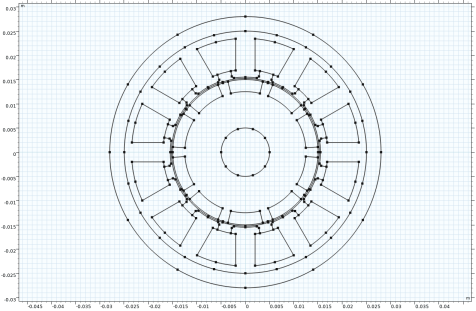

在工作平面下的平面几何中，可以导入或绘制二维几何模型。

右键平面几何，或从导航栏添加拉伸。

在拉伸中，设置拉伸的目标和拉伸距离。

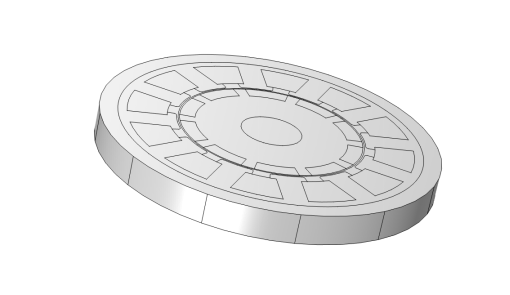

点击构建即可将二维平面转化成三维几何模型。

对于三维模型，左键是旋转，右键是平移，滑动滚轮可以缩放模型。

二、旋转

接下来介绍如何利用工作平面生成三维旋转体。

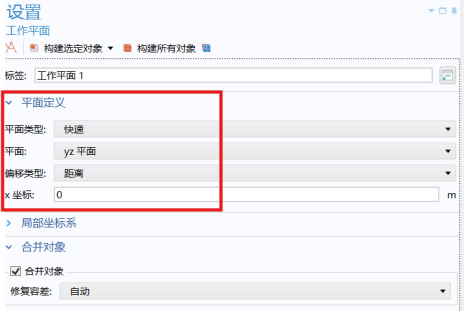

同样的，建立一个三维几何，创建工作平面。设置工作平面的类型和所在平面。

在几何平面下，绘制或导入二维几何。若从零件库中导入，需要选中平面几何再进行导入。

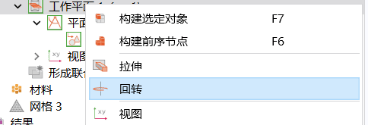

右键工作平面，选择回转。

在回转中设置回转基点和旋转轴。选择三维旋转轴，设置旋转轴的方向和位置。

注意旋转轴不能与旋转的几何模型相交。

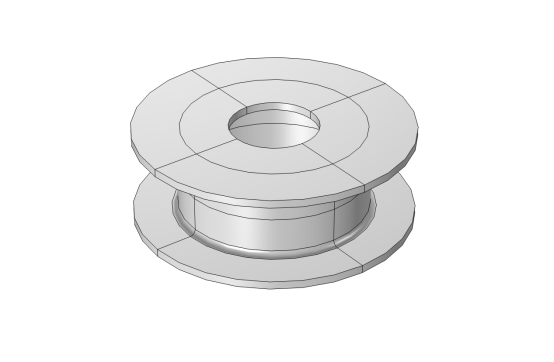

点击构建，即可构建三维旋转体。

需要注意的是，由于工作平面无限大，需要绘制出实际平面几何后才能进行拉伸或回转操作。
